IBM

IBM 6784

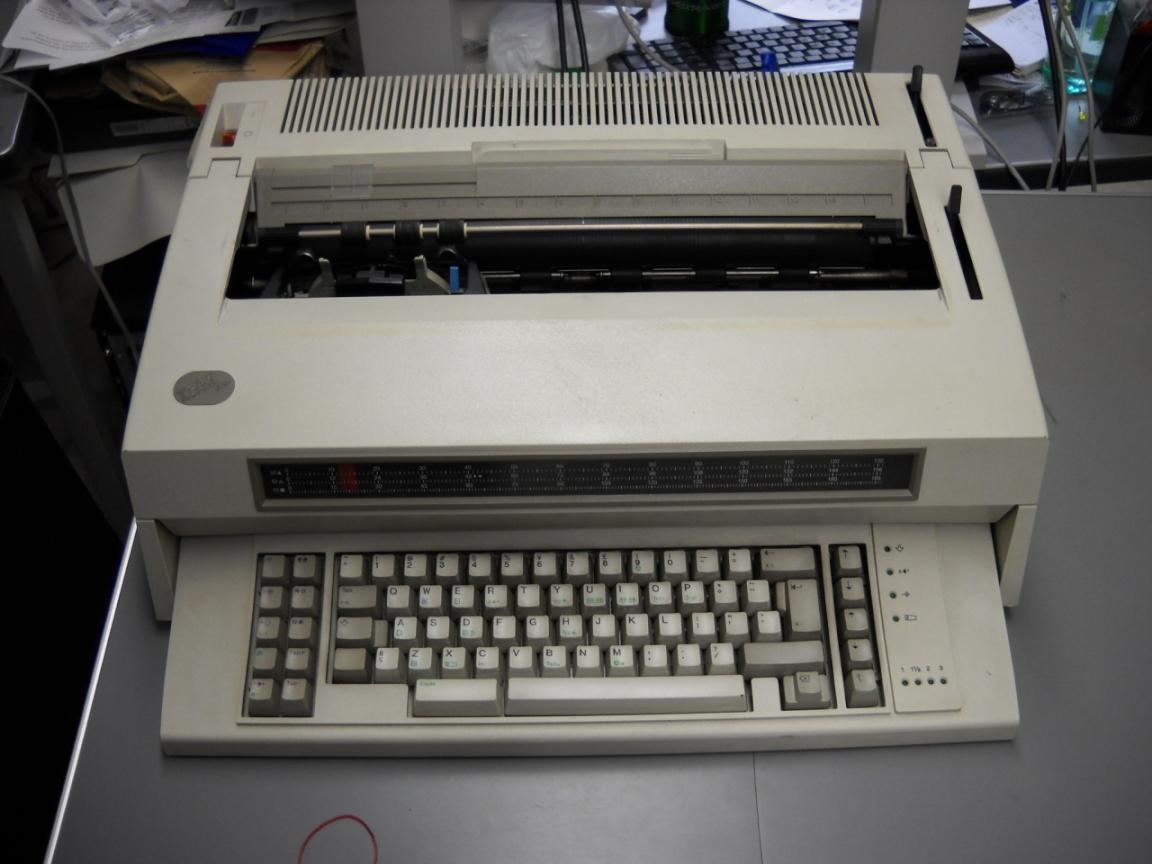

IBMの電子式タイプライターで、10-May-1988発表 (Announcement Letter Number ZG88-0155 dated May 10, 1988) [ibm.com]。 Lexmarkに売却後の物のようで、内部にはLexmarkロゴが確認できる。 単3電池 3本が使われていて、腐食を始める寸前だった。この機種を持っている人は気をつけよう!
IBM 6784 typewriter

  1. History of the IBM Typewriter [etypewriters.com]
  2. The history of IBM electric typewriters [ibm.com]

IBM 5110

K先生に頂いた。別ページにて紹介

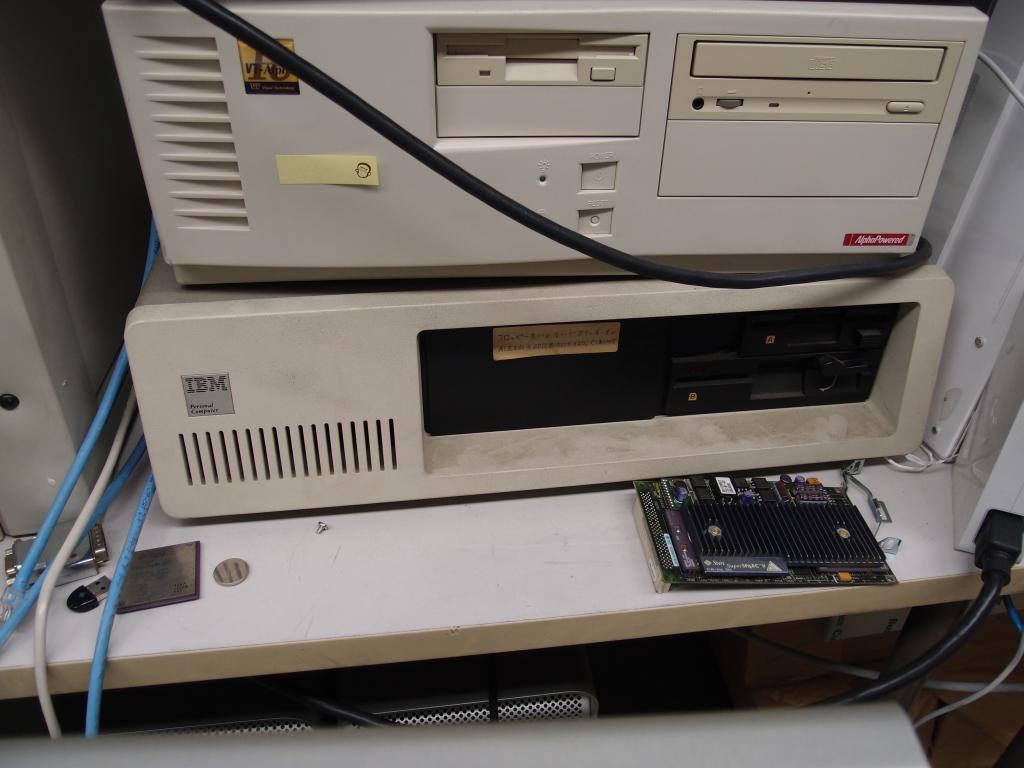

IBM 5150

初代IBM PC。頂いた?借りた?もの。 12-Aug-1981発表 [ibm.com]。 Intel 8088 @ 4.77 MHz搭載 [ibm.com]。 電源に注意が必要で、100Vでは電源が入らず、110V前後必要。 キーボードはATと同じ形のコネクタだが、インターフェース(スキャンコード)に互換が無いとのことなので、オリジナルのものを使う他ない。 例えばCherry D-91275など、そこそこ年代物のキーボードにはスキャンコード切り替えスイッチが付いているものもある。

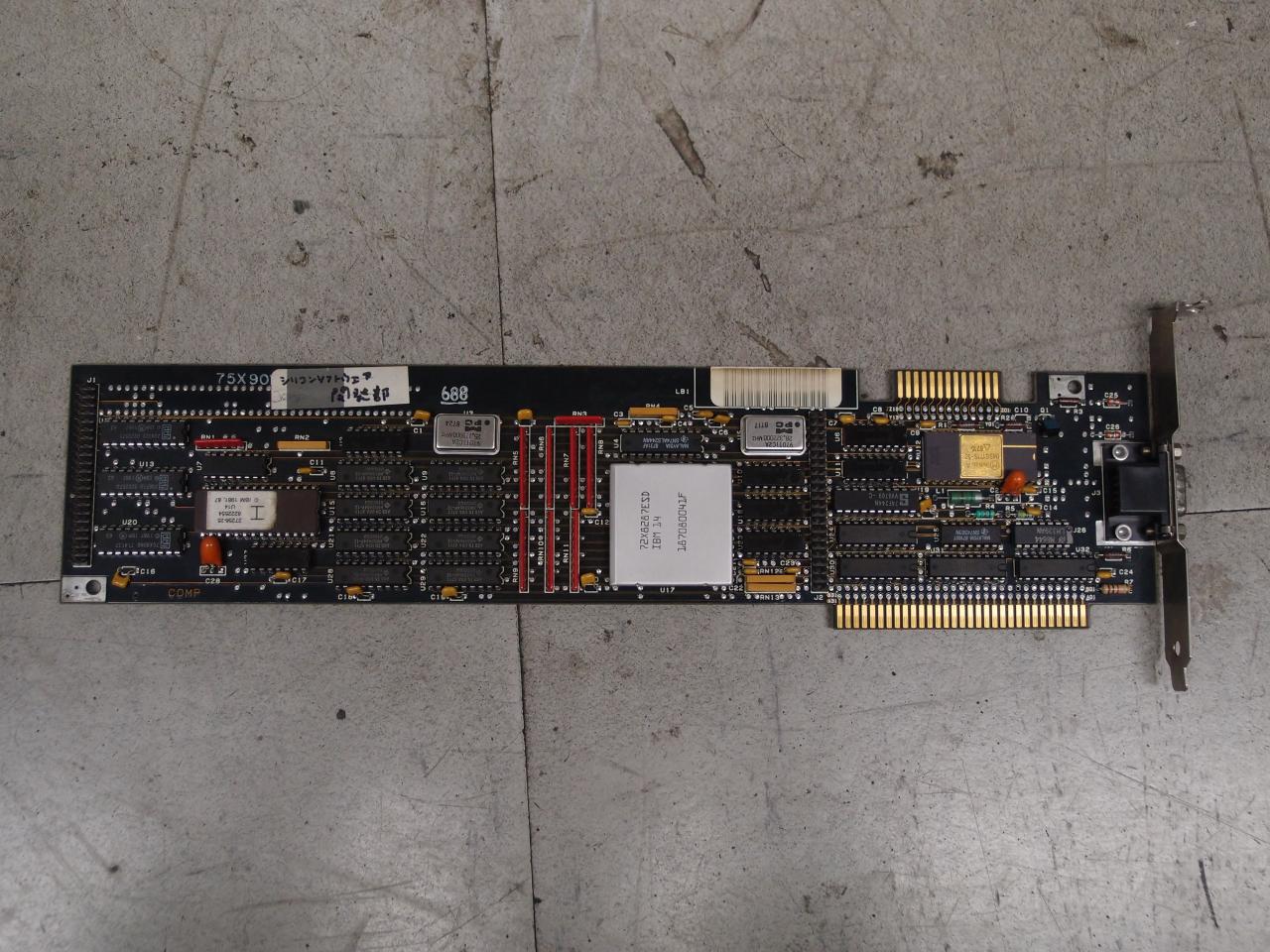

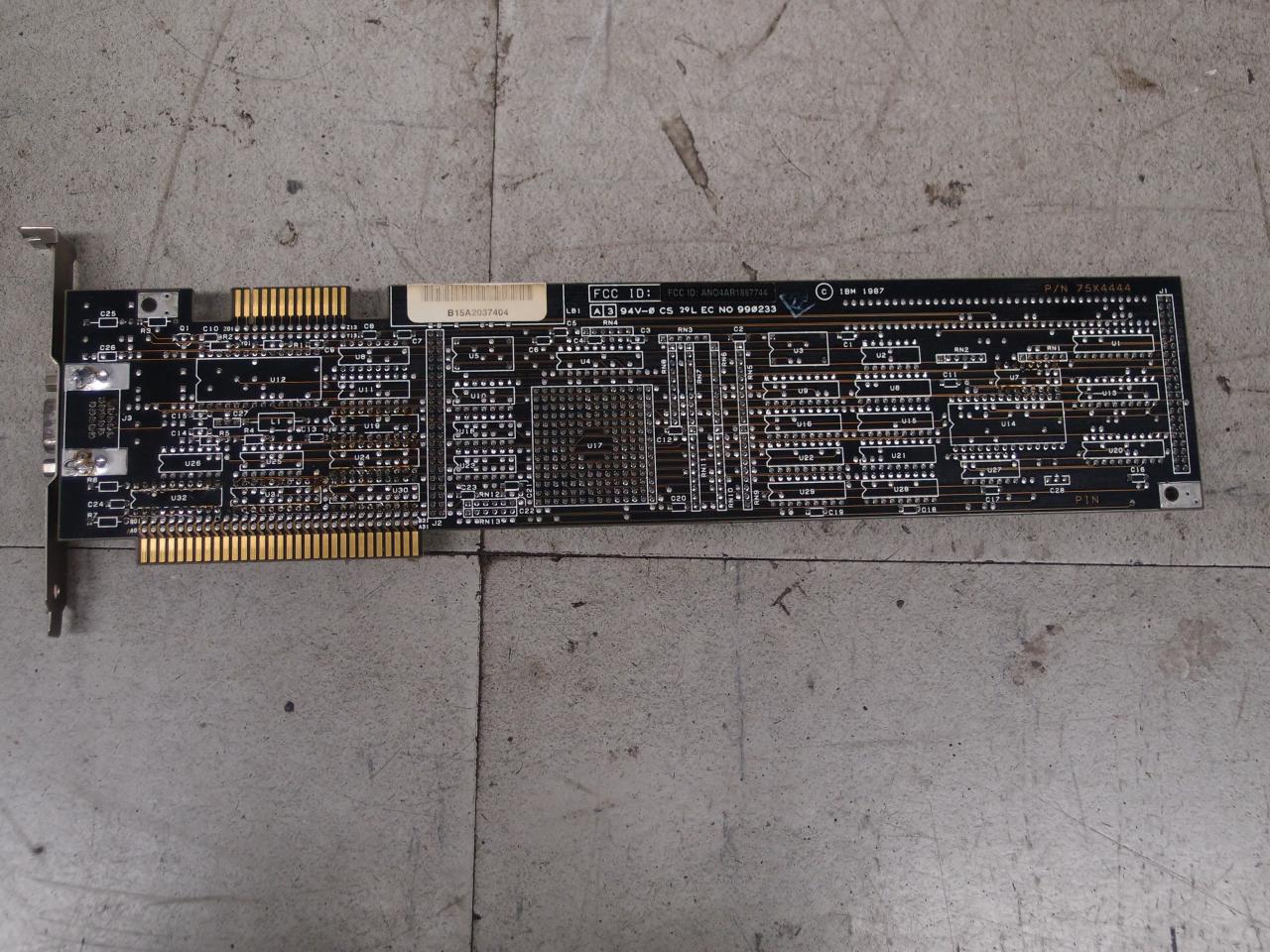

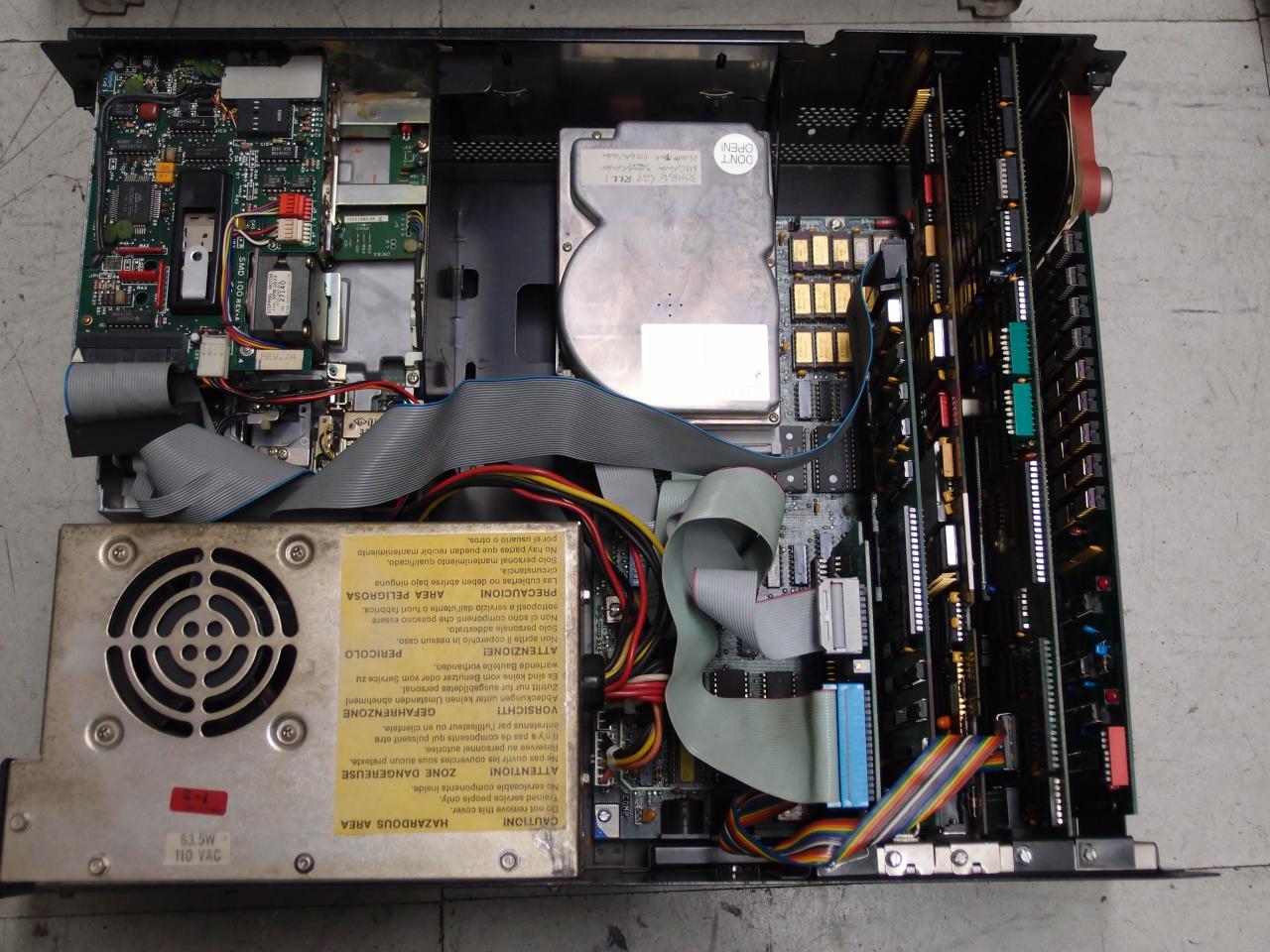

便利な8-bitのVGAカードのようなものが刺さっていて、これのお陰で普通のモニタに画面を映せる。 Adaptecのインターフェースカード越しにST506のHDDがついていて、これも動く。 拡張バスのカードの間隔がATと異なり、広い。

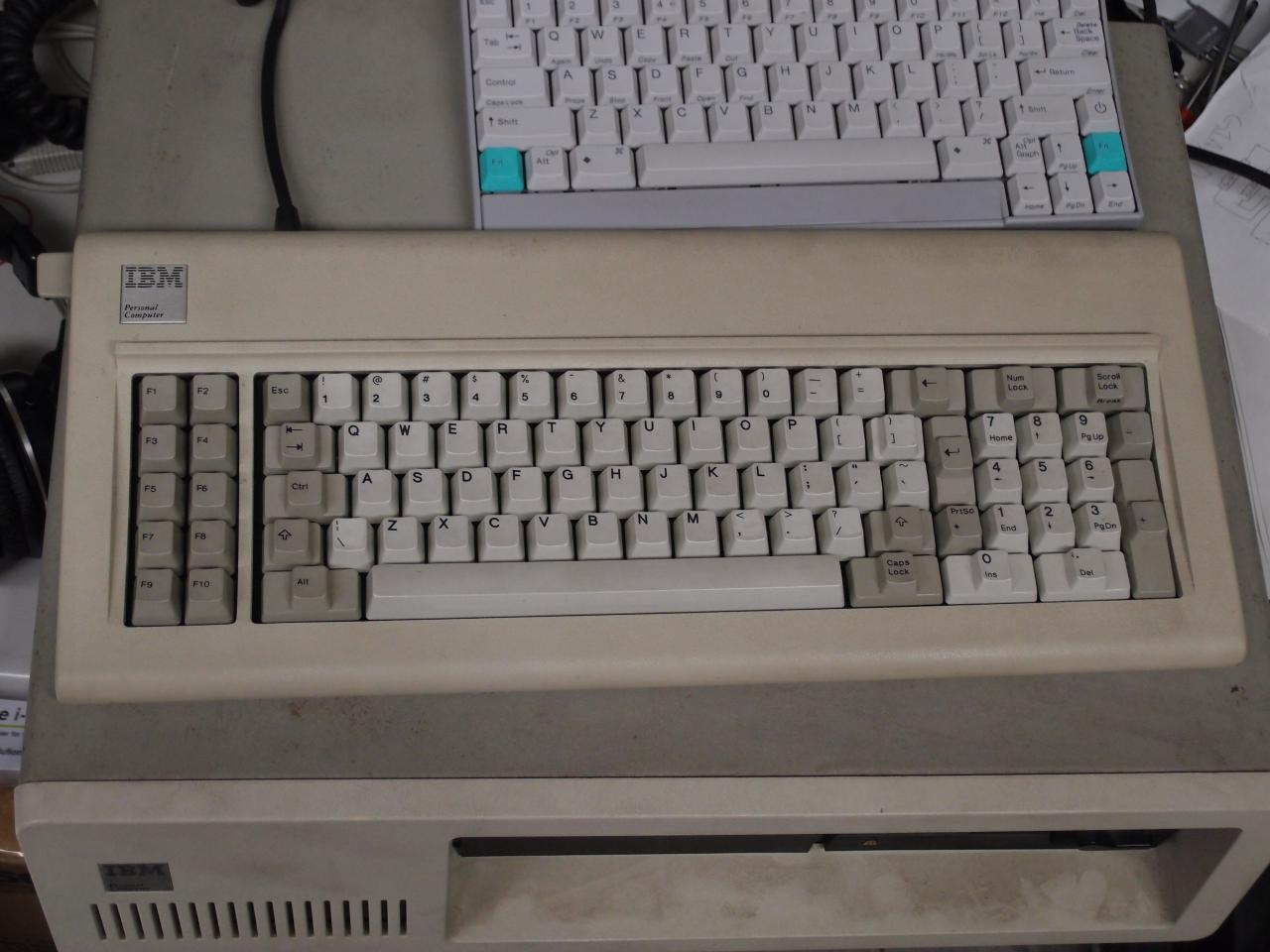

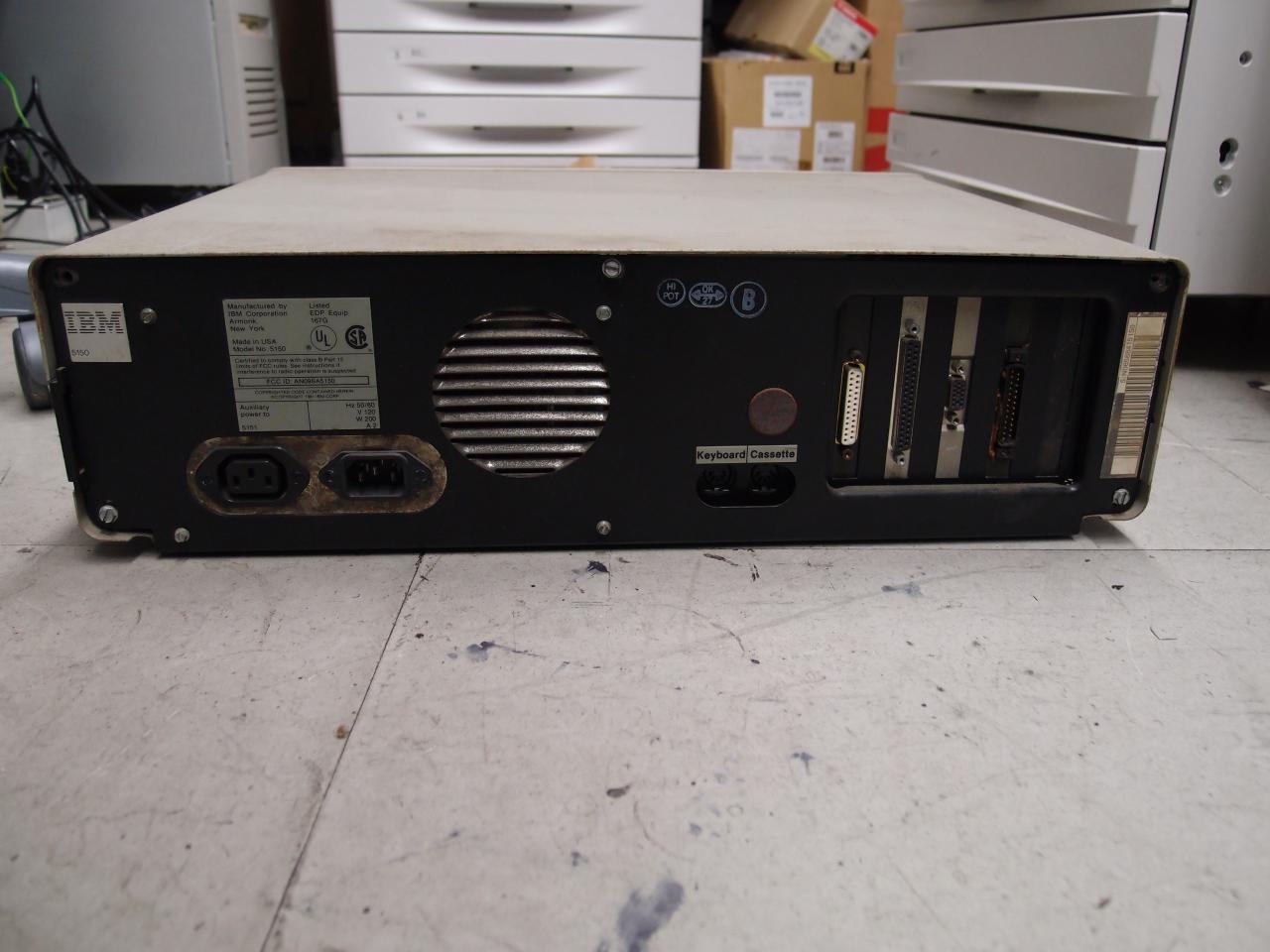

IBM PC (5150) IBM PC (5150) IBM PC (5150) IBM PC (5150) IBM PC (5150) 5150 Keyboard

IBM PC AT (5170-339)

通称PC AT。 新旧2つのモデルが存在し、古い方6MHzなのだが、本機は80286 8MHzのリビジョンで、この発表日は2-Apr-1986となっている (Announcement Letter Number 186-052 dated April 2, 1986) [ibm.com]。 ROMも第三世代の3.5インチ2HD (1.44MB)から起動できるものだった。 刺さっているボード類は:

  1. STB EGA PLUS - プリンタポートとEGAがセットになったグラフィックカード

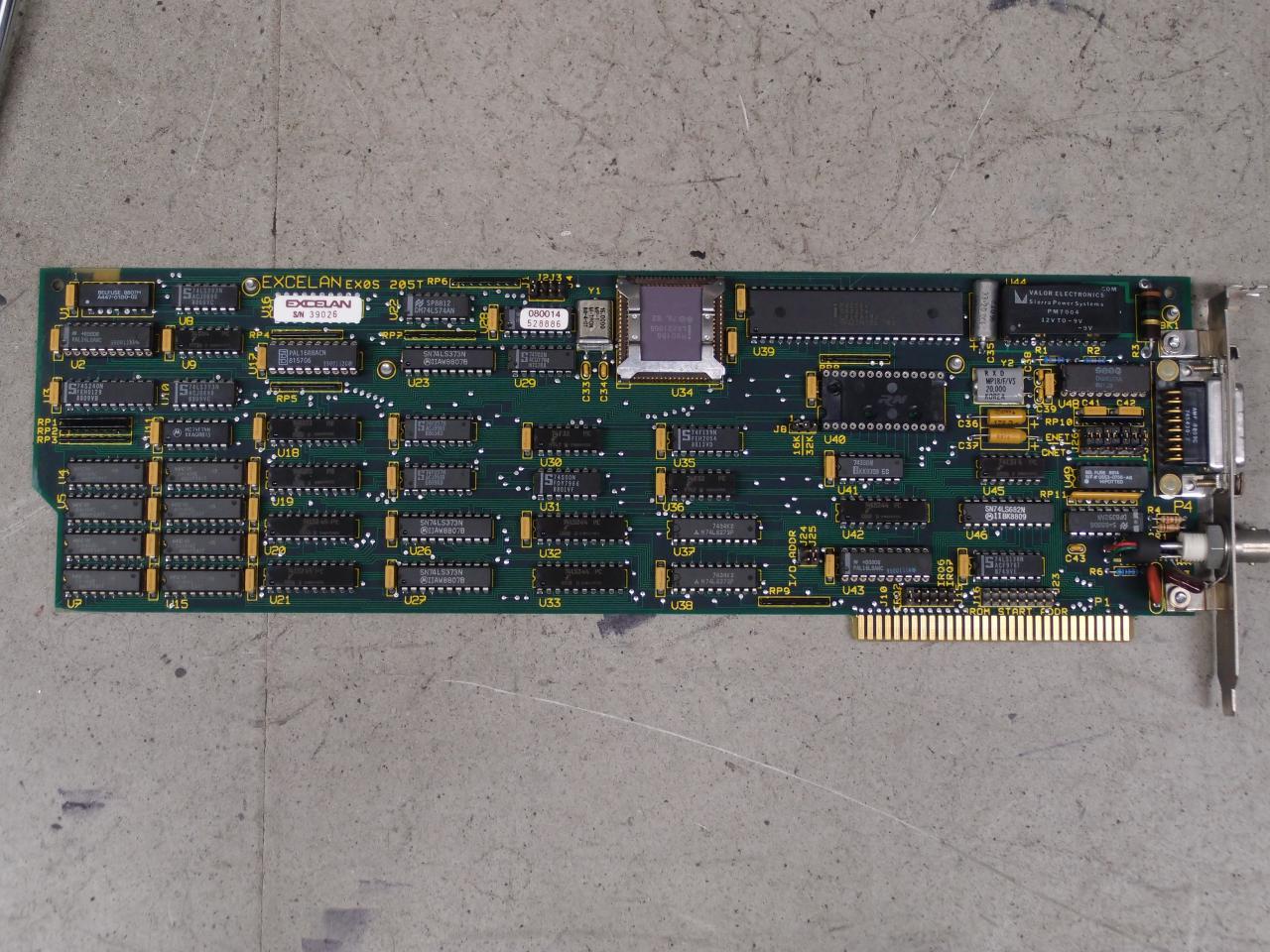

  2. Excelan EX0S 205T - Ethernetカード, 80186が載っている
  3. Serial/Parallel
  4. 128KBのメモリボード (16bit)
  5. FIXED DISK-FLOPPY DISKETTE
  6. SoundBlaster 16

EGAディスプレイを持っていなかった為、電圧だけ変換するなんちゃって変換器をあり合わせの部品で作り、EGAの同期周波数を受け付けるモニタに映して使うことにした。 また、CMOSバックアップ用の6Vの一次電池が消耗していたため、2×CR2032を直列につなぐボードをユニバーサル基板で作り接続した。 拾ったときにディスケットドライブが欠けていたため、TEAC FD-505という3.5インチドライブ+5インチドライブが5インチベイ一つに収まる便利なFDDを装着した。 ドライブマウント用のレールも無かったため、ドイトで売っている15mm幅×3mm厚の木材を、170mm長に切ってドライブを固定するための穴を開けることで自家製産した。 ハードディスクはSeagate ST-4038が載っていて、5インチの30MBという代物だが、いまだに正常動作する。 C/H/SパラメータをBIOSの知っている値から選択するしかできない為、これが故障したらFPGAでHDDエミュレータを作るなどの処置が必要になるかもしれない。

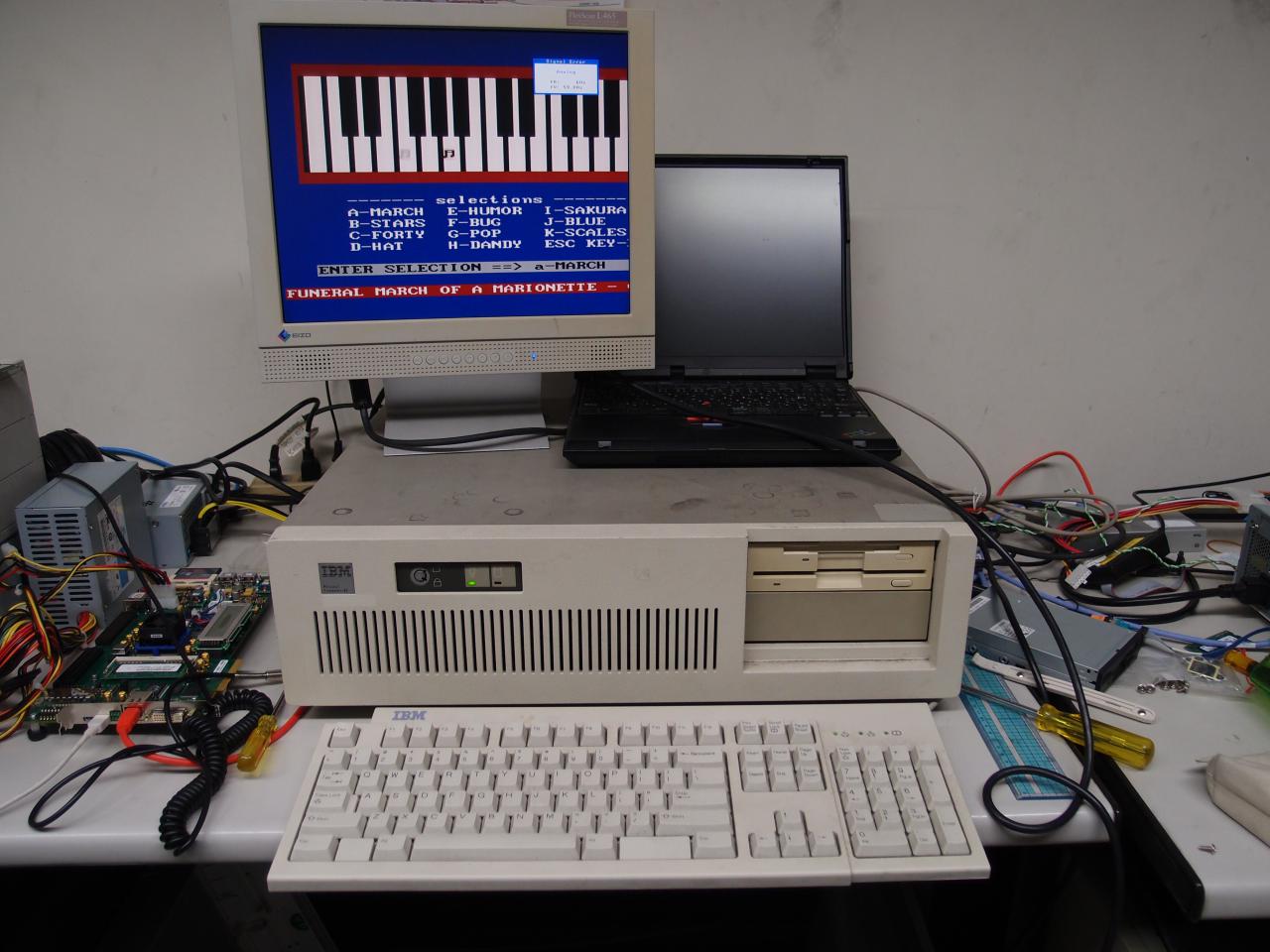

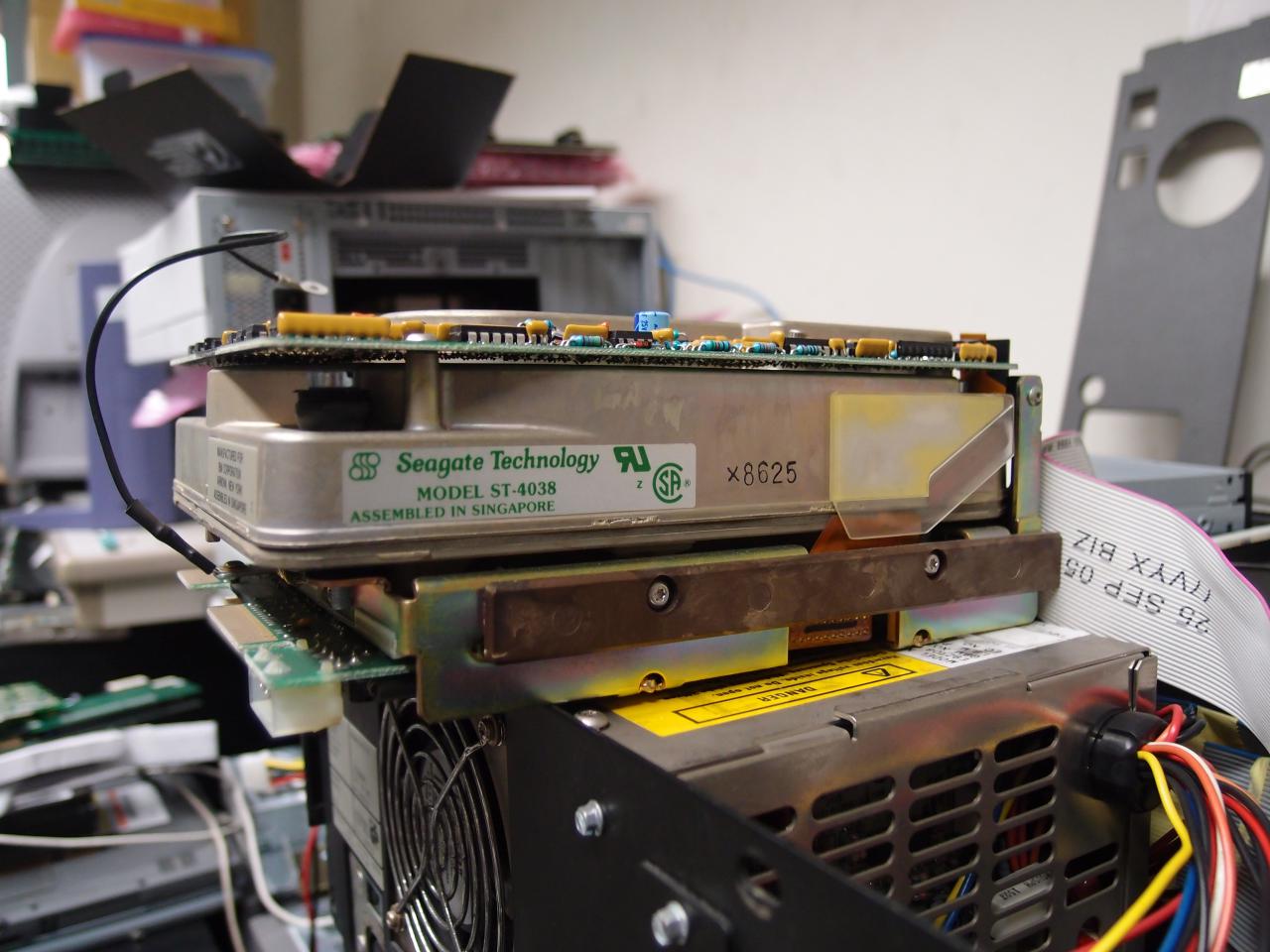

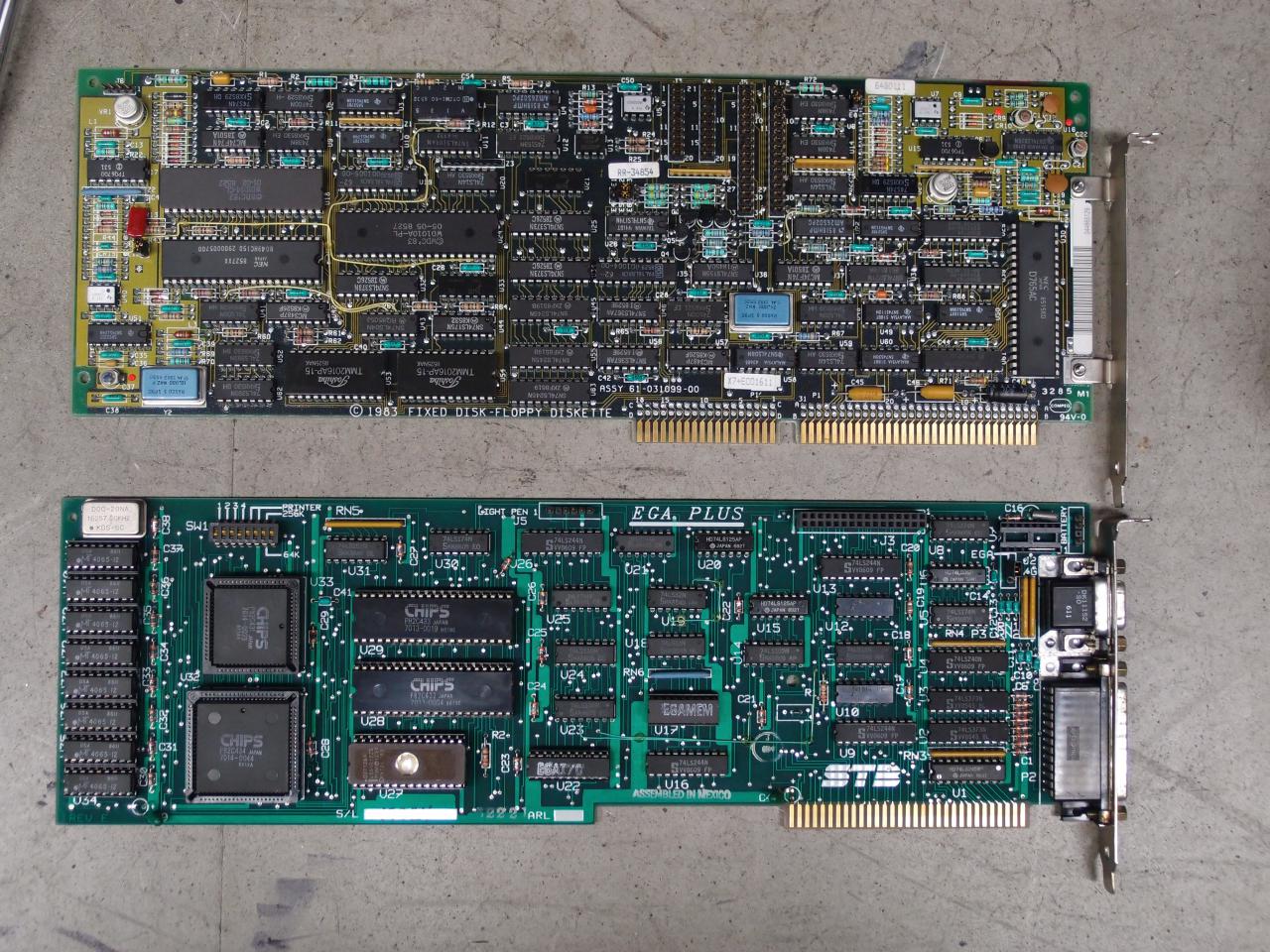

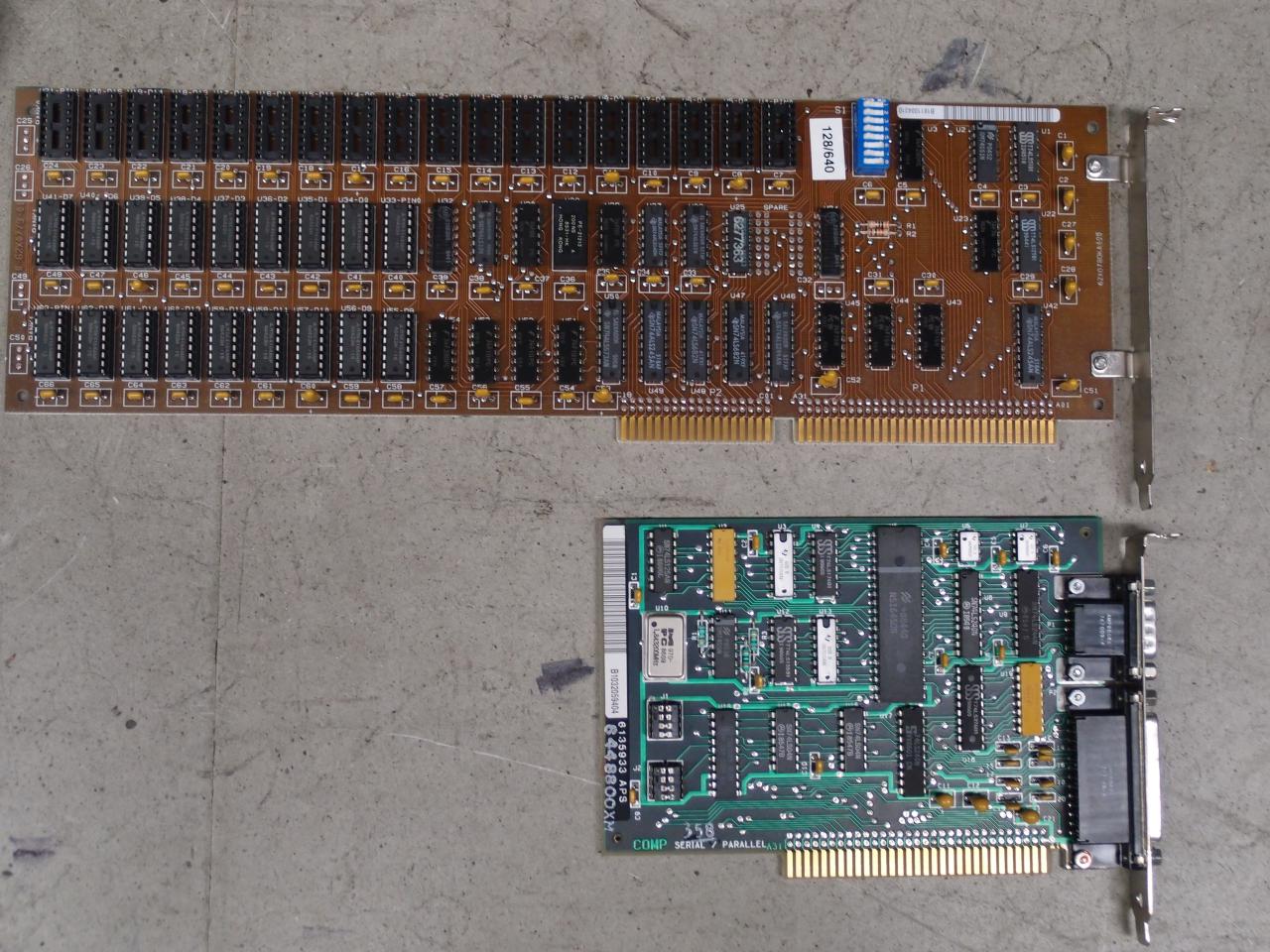

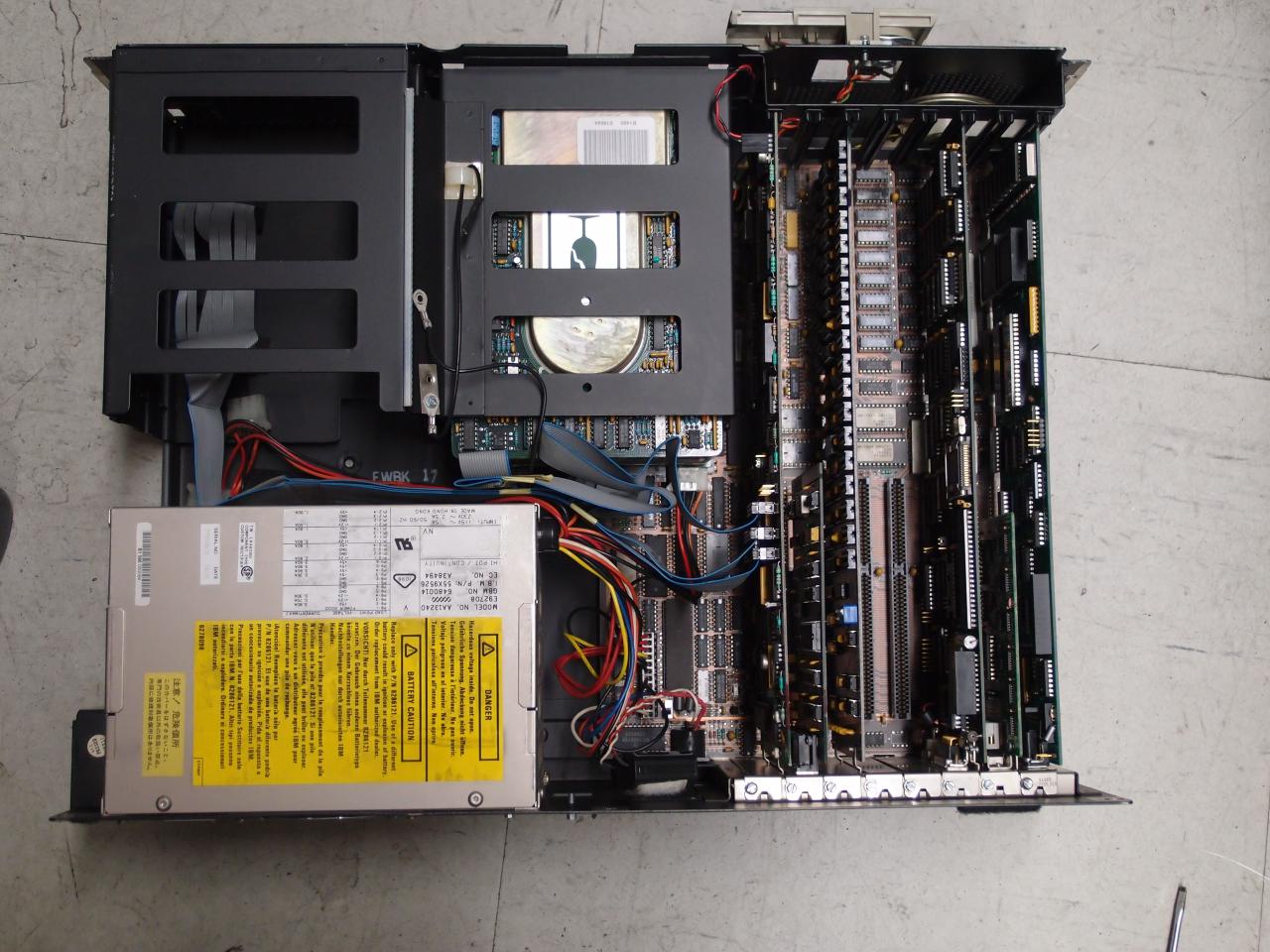

IBM 5170 PC AT front IBM 5170 PC AT back IBM 5170 PC AT Serial/Parallel and 128KB memory card in IBM 5170 PC AT IBM 5170 PC AT FIXED DISK-FLOPPY DISKETTE card and STB EGA PLUS Excelan EX0S-205T Seagate ST-4038 found in IBM 5170 (PC AT)

IBM JX (5511)

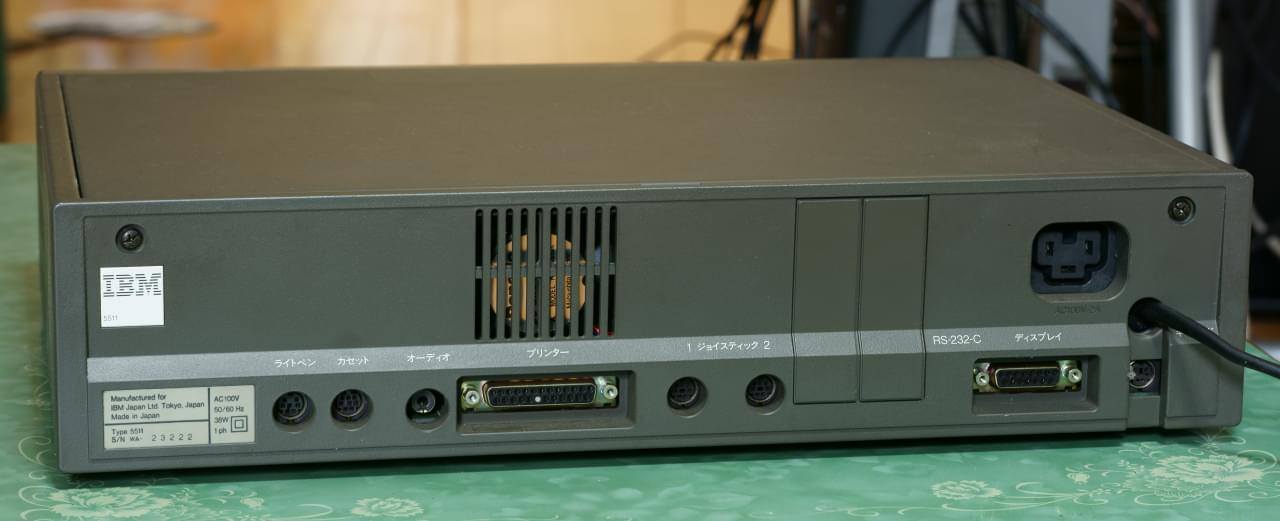

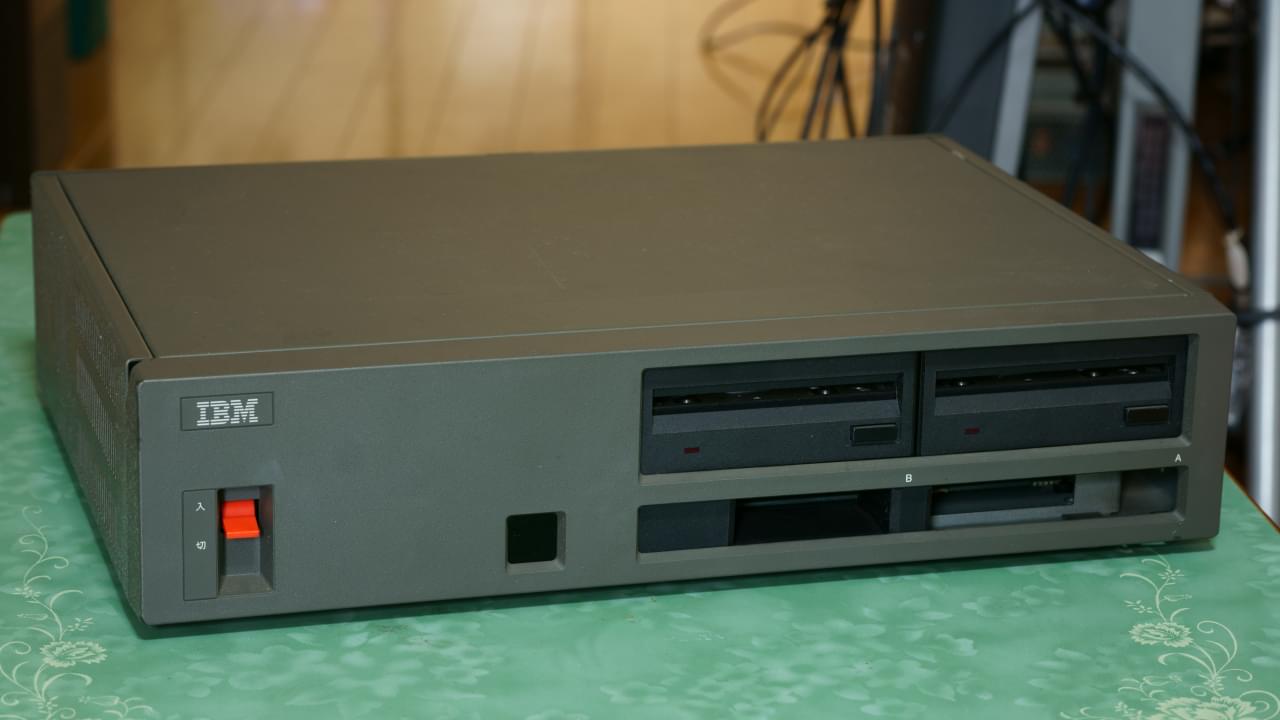

IBMの8088搭載機。 見た目・大きさはVHSデッキに似ている。 型番は5511とだけ書いてあり、この下に三桁何かあるはずなのだが、今のところ見つけられていない。 背面の入出力インターフェースはライトペン、カセット、オーディオ、プリンター(DB25F)、2×ジョイスティック、ディスプレイ(DA15F)、キーボード(miniDIN 6p)が存在する。 前面には2×ROMカセットスロット、赤外線窓がある。 拾った段階でフロントパネルの一部とROMカセットスロットの蓋が破損していた。
IBM JX (5511) back of IBM JX (5511)

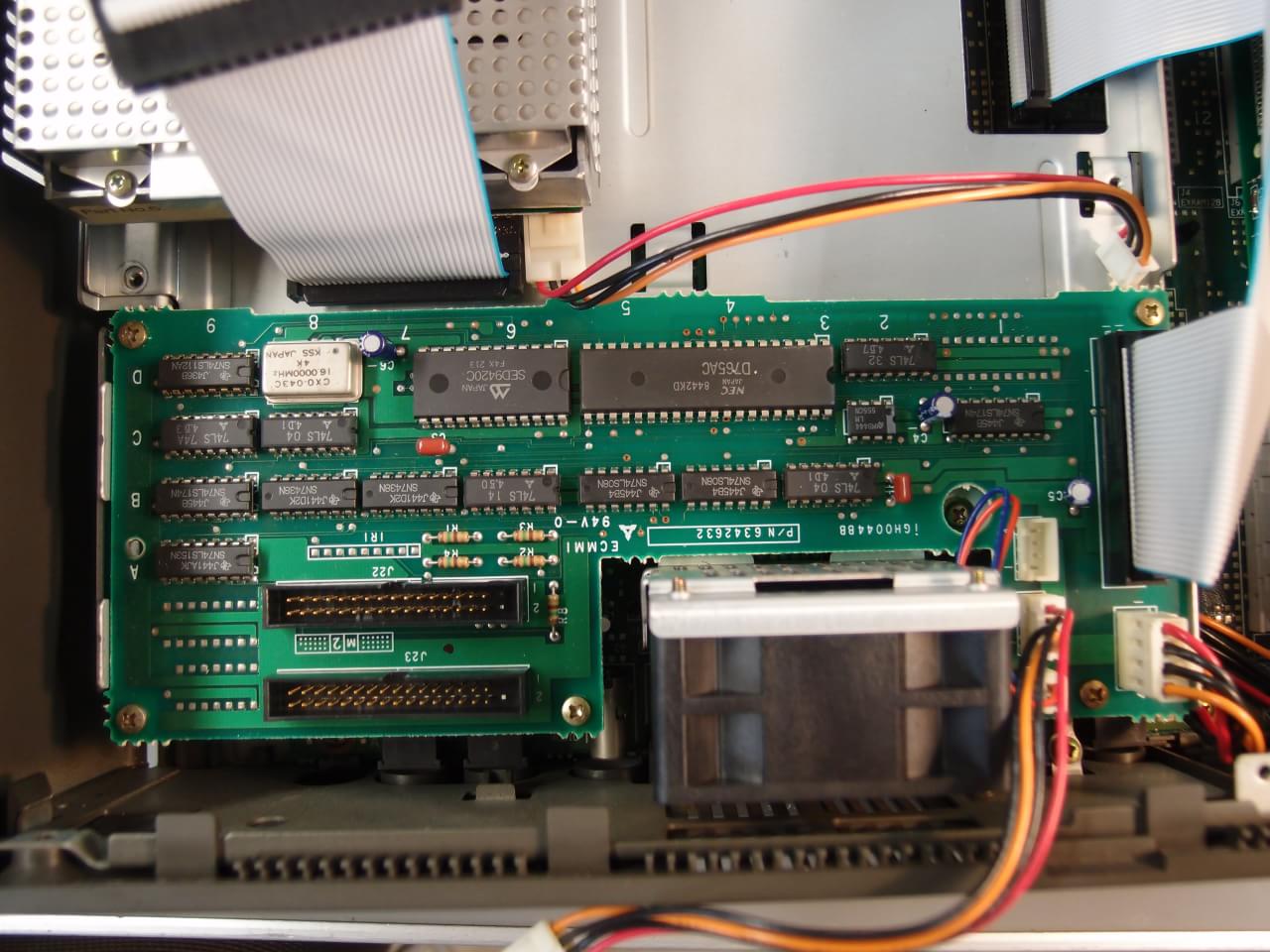

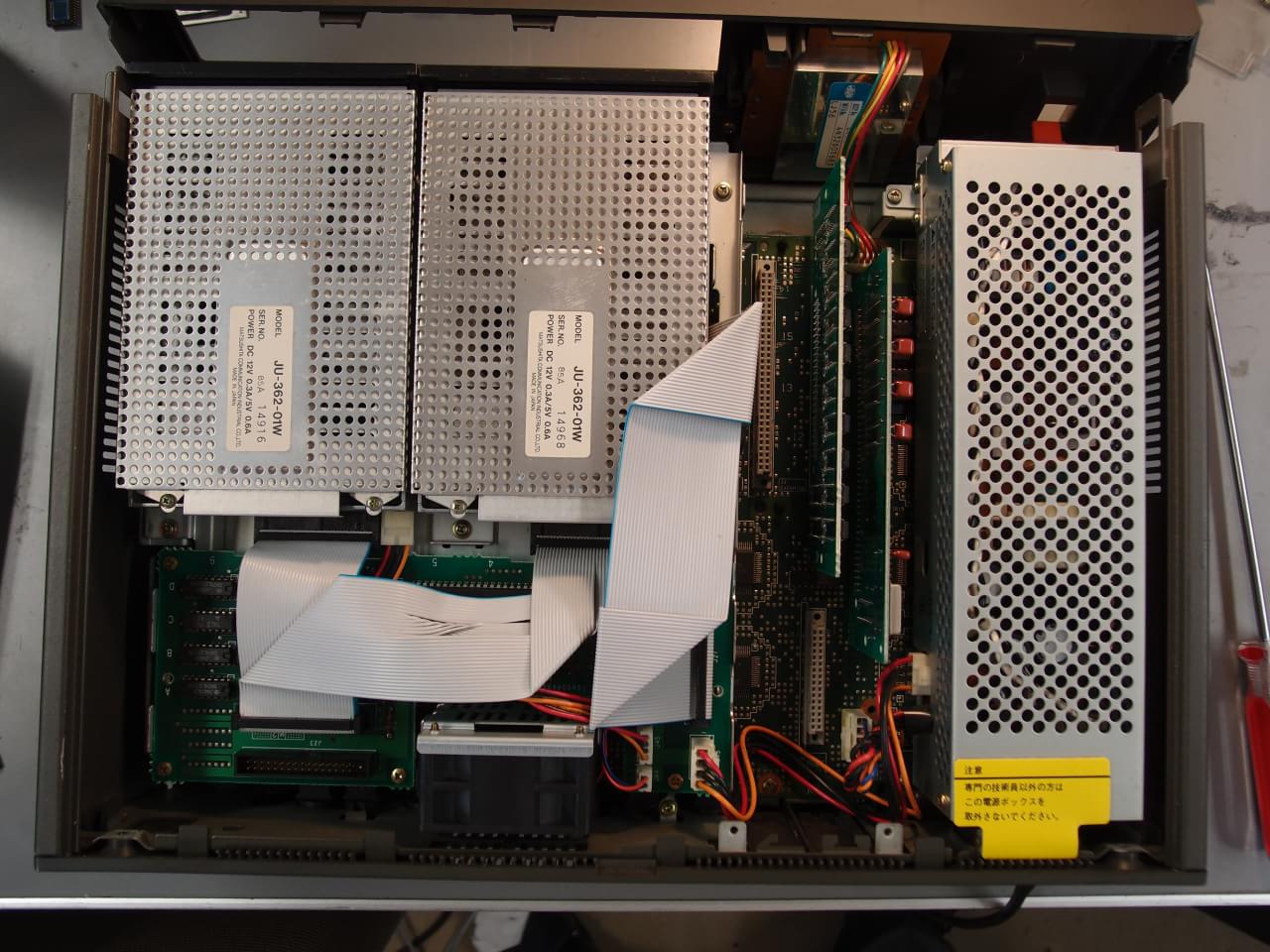

蓋を開けるとFDD (松下JU-362-01W)が2つ見える。 FDDの後ろ側にμPD765ACが載ったFDCボードがあり、このボードは一階部分とフラットケーブルで接続される。
箱を開けた時の様子 JU-362-01Wが見える IBM 5511のFDCボード

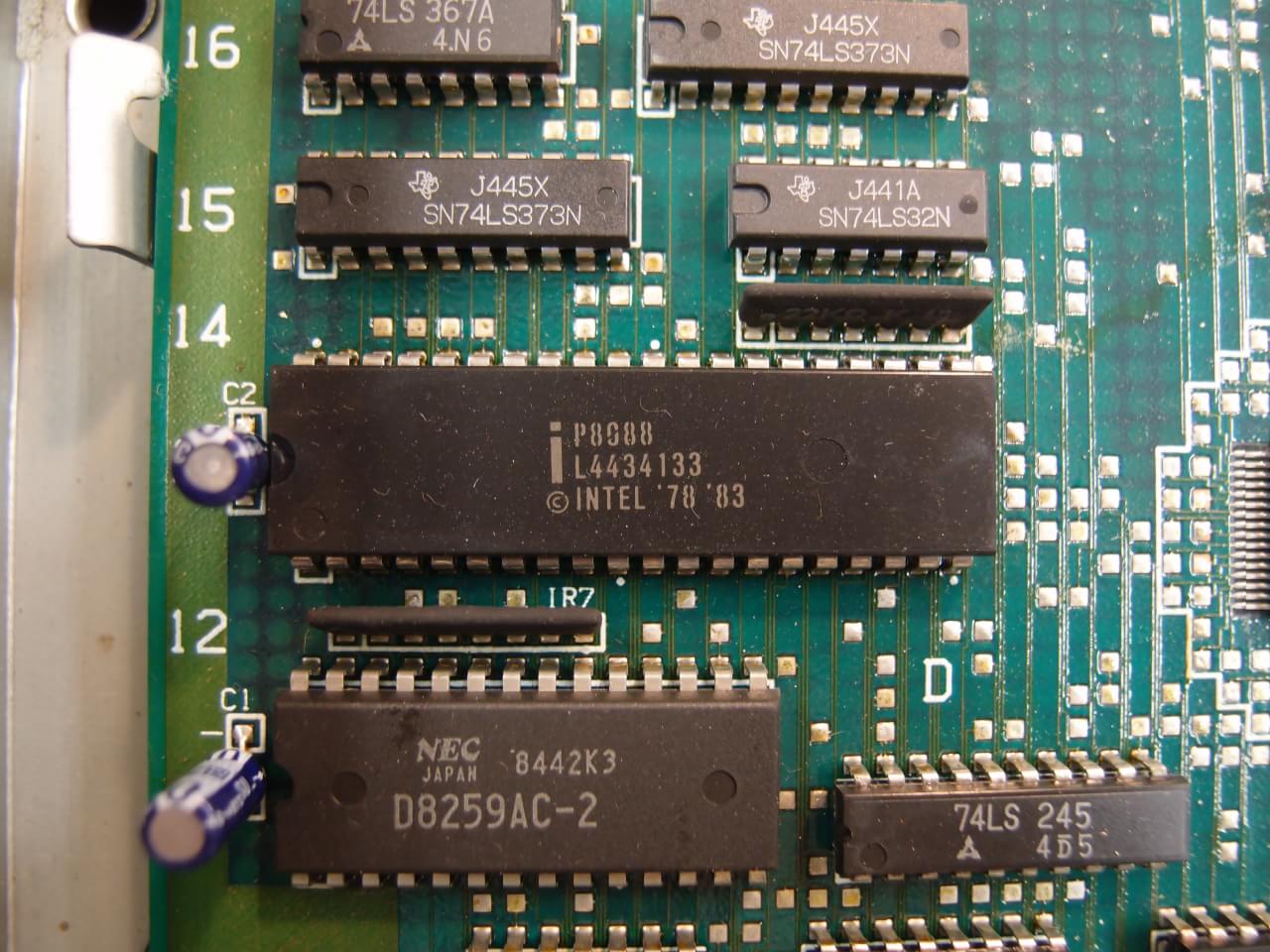

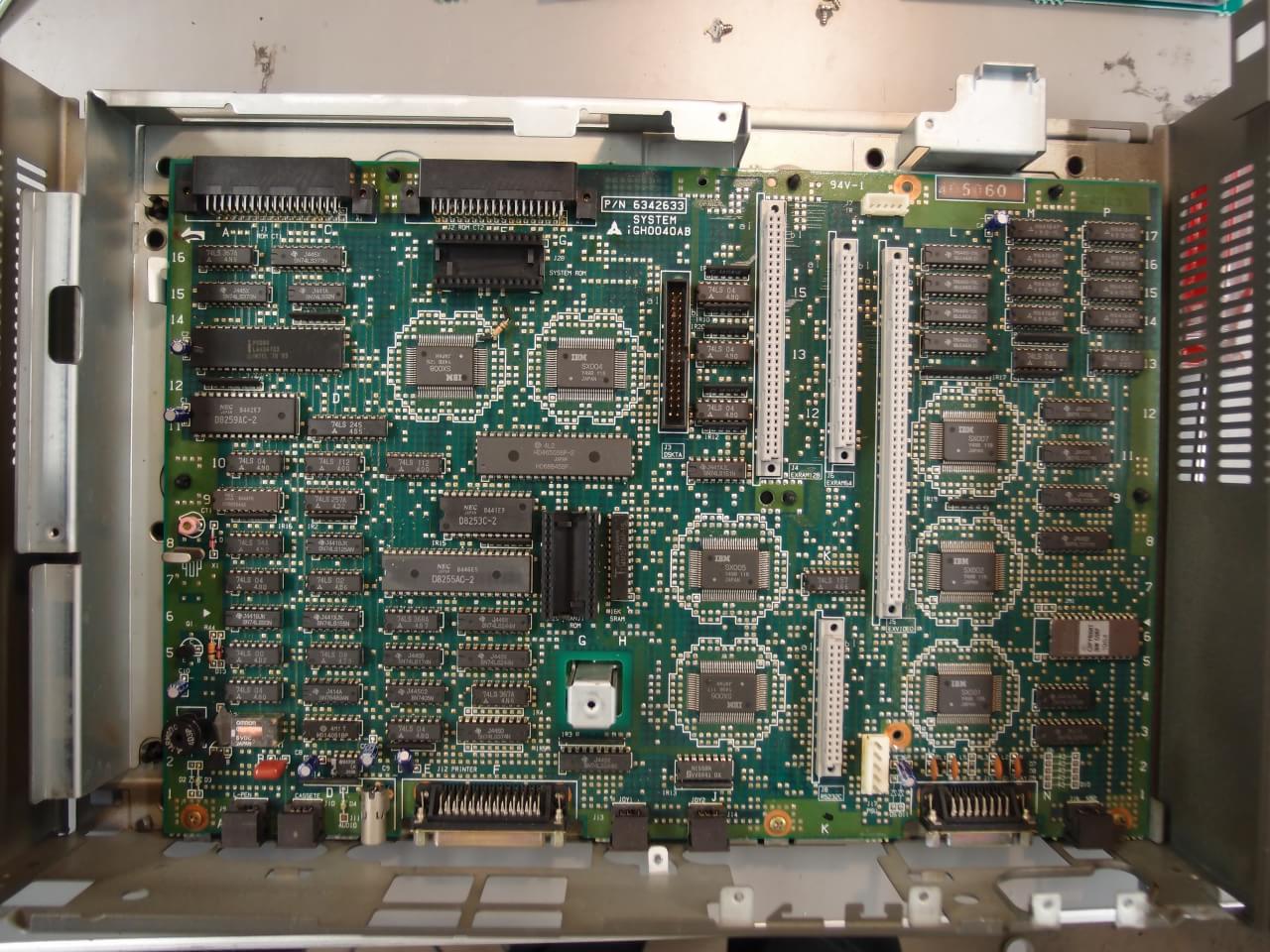

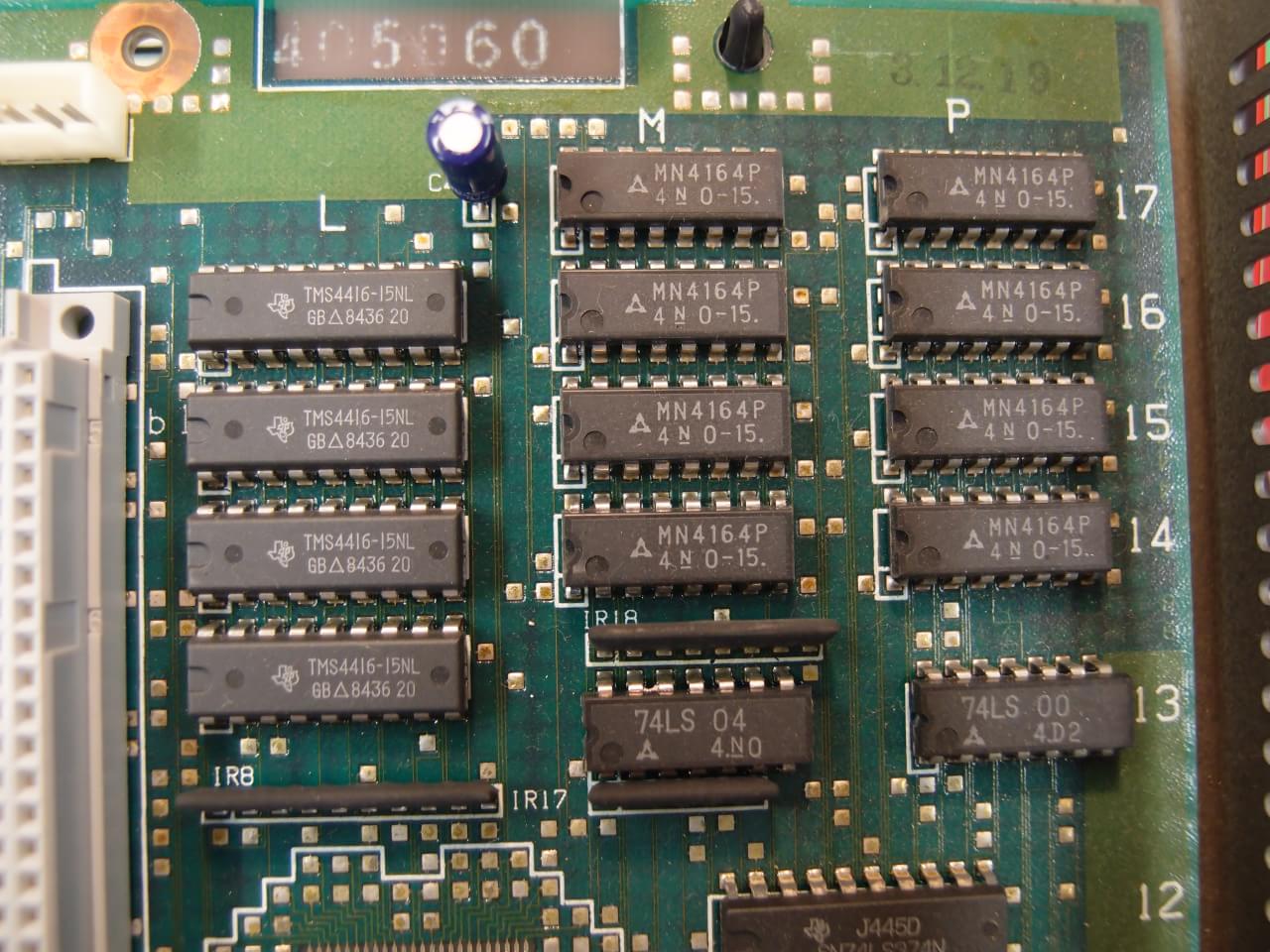

マザーボードはQFPのチップとIntel P8088が同じ基板に実装されていて、若干時代錯誤的だ。 マザーボードに8×MN6164Pが搭載されていて、標準RAMは64 KBytesだ。
Motherboard of IBM JX 5511 Intel P8088 on IBM JX 5511 64 KBytes of RAM on IBM JX 5511 motherboard

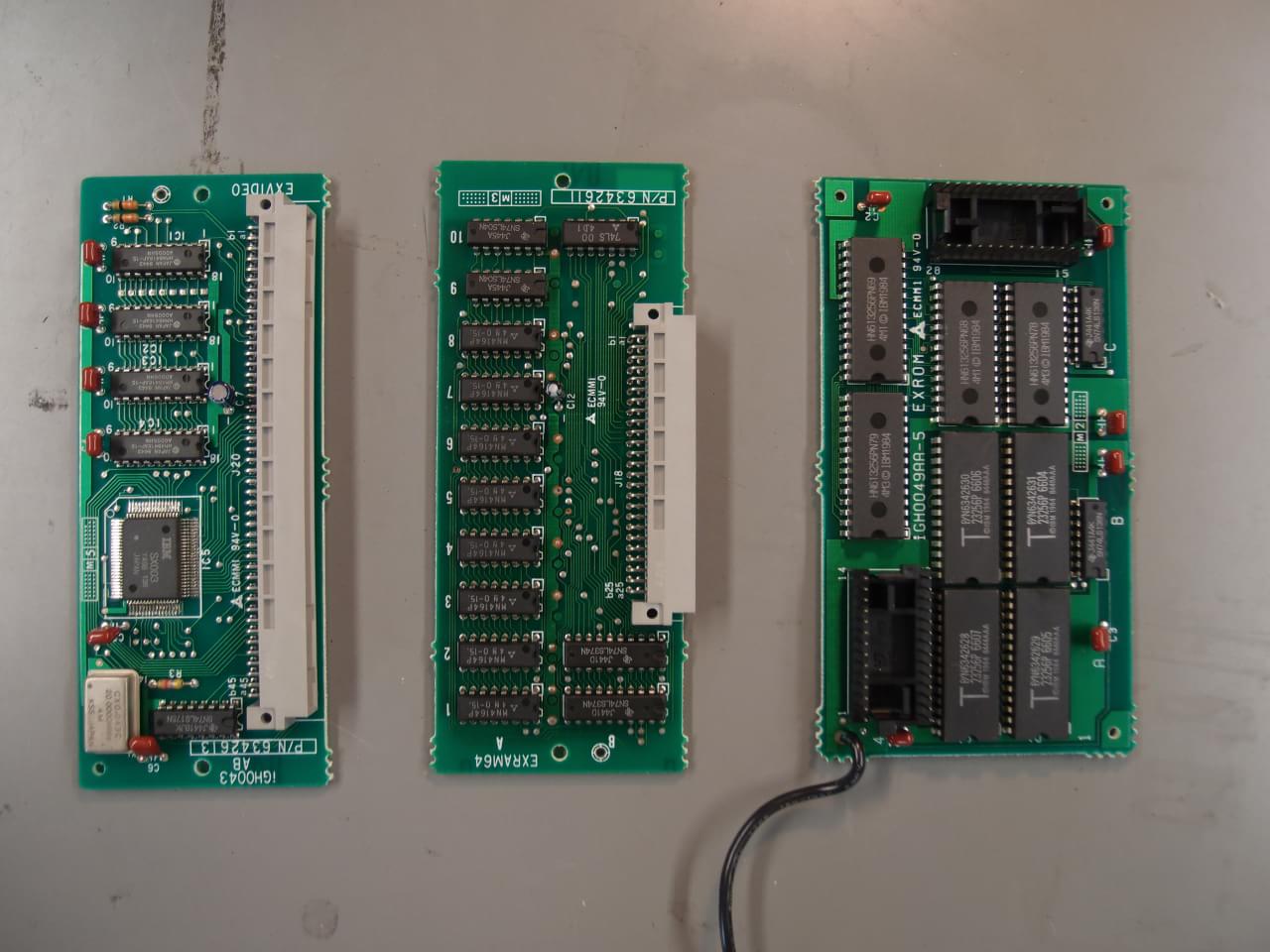

マザーボードには3枚のドーターカードが刺さる。 EXVIDEOと書いてあるボードはSX003というQFPの石と4×MH48416AP-15を搭載している。 マザーボードにVRAMとして実装された4×TMS4416-15NLを増設しているように見える。 EXRAM64というボードは名前のとおり64 KBytesの増設メモリだ。 EXROMはどう見てもROM。
EXVIDEO, EXRAM64, EXROM on IBM 5511

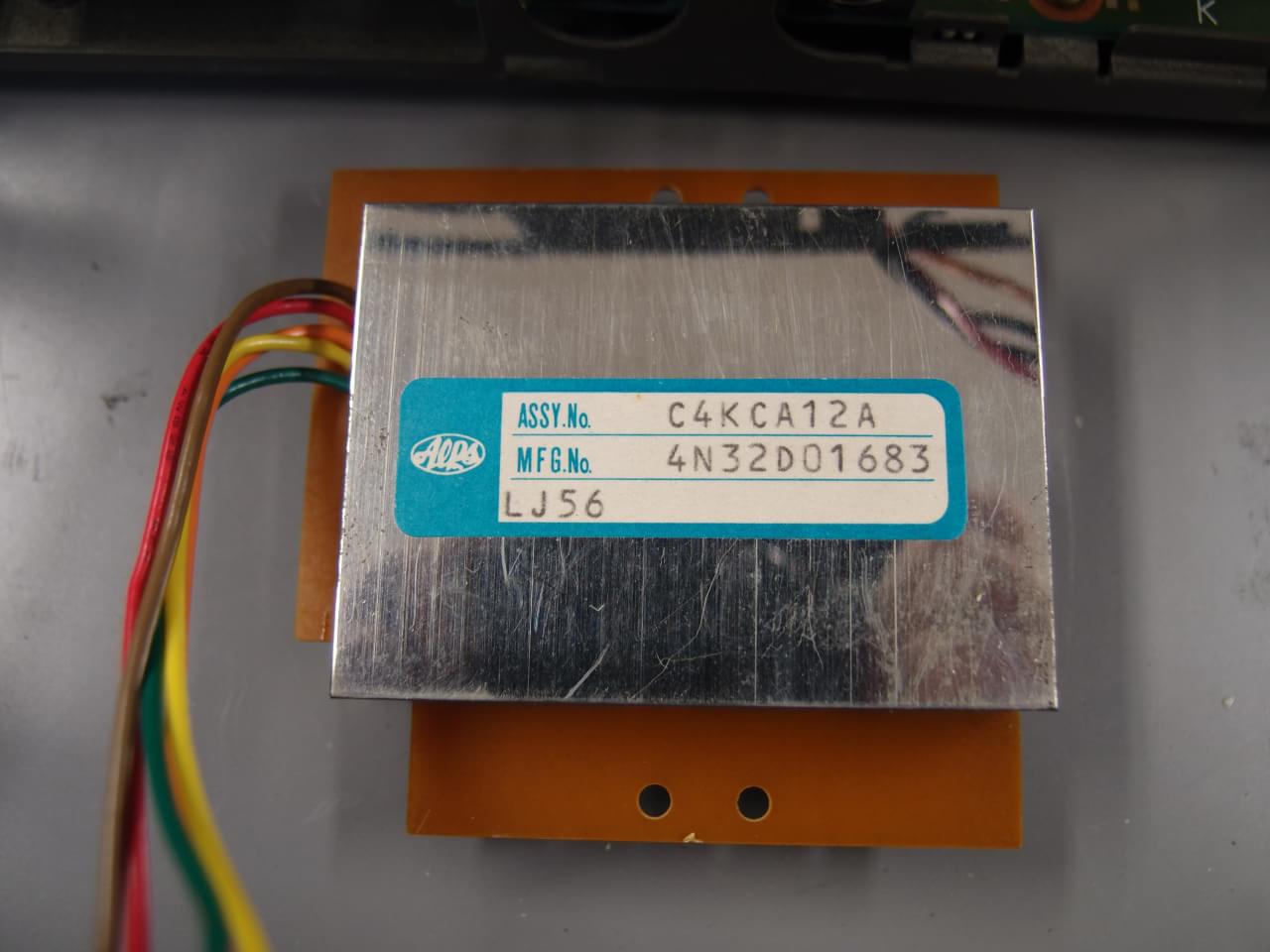

IRレシーバーはフロントパネルにくっついている。 多分IRキーボードが付属だったんだと思う。 この専用キーボードは持っていない。 背面には有線キーボードポートもある。
IR receiver on IBM 5511

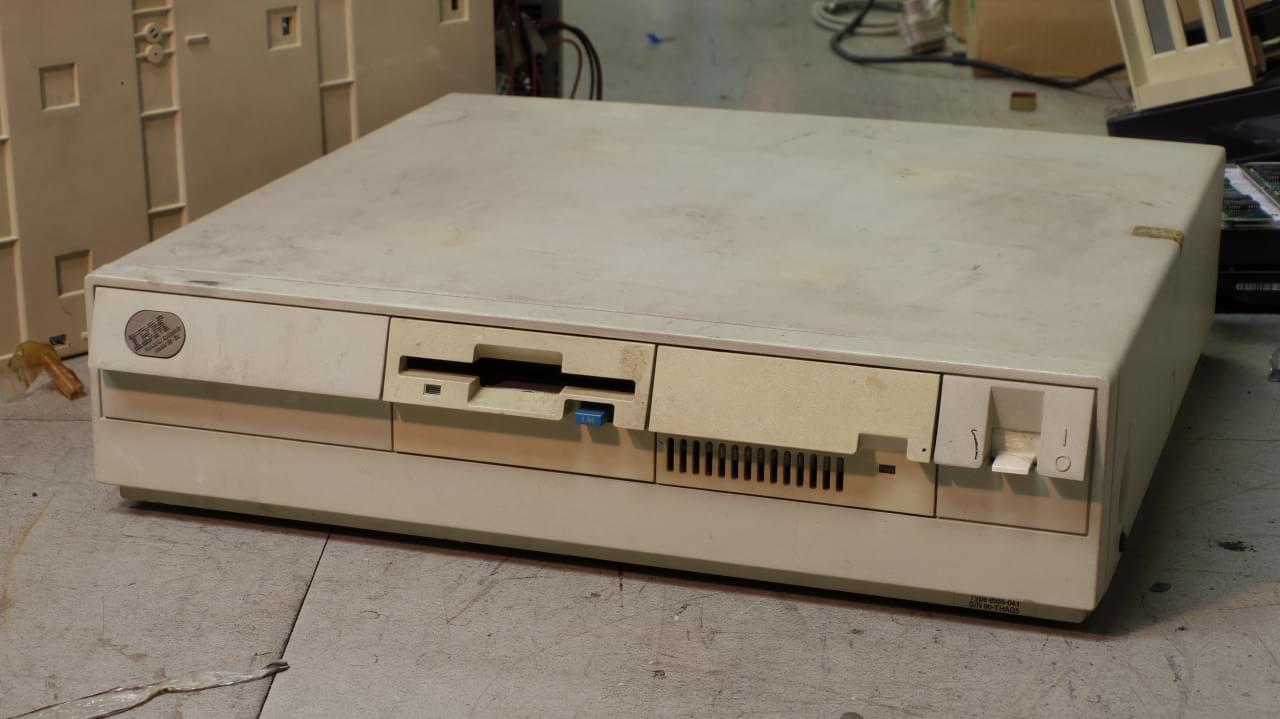

Personal System/2 Model 55 SX (8555-401)

MCAバスの由緒正しいPS/2で、CPUは386SX-16 MHz。 タイプ8555はMay 9,1989発表 [Announcement Letter Number ZG89-0162, ibm.com]。 まだ動作確認していない。 このPS/2では、フロッピードライブは取り出しボタンに1.44とだけ書いてある、1.44 MBのみのタイプだ。 PS/55などで1.44/1.2と書いてあって、PC-98のディスクが読めるものも見たことがある。 キーボード・マウスは(当たり前だが)PS/2タイプのものが使える。

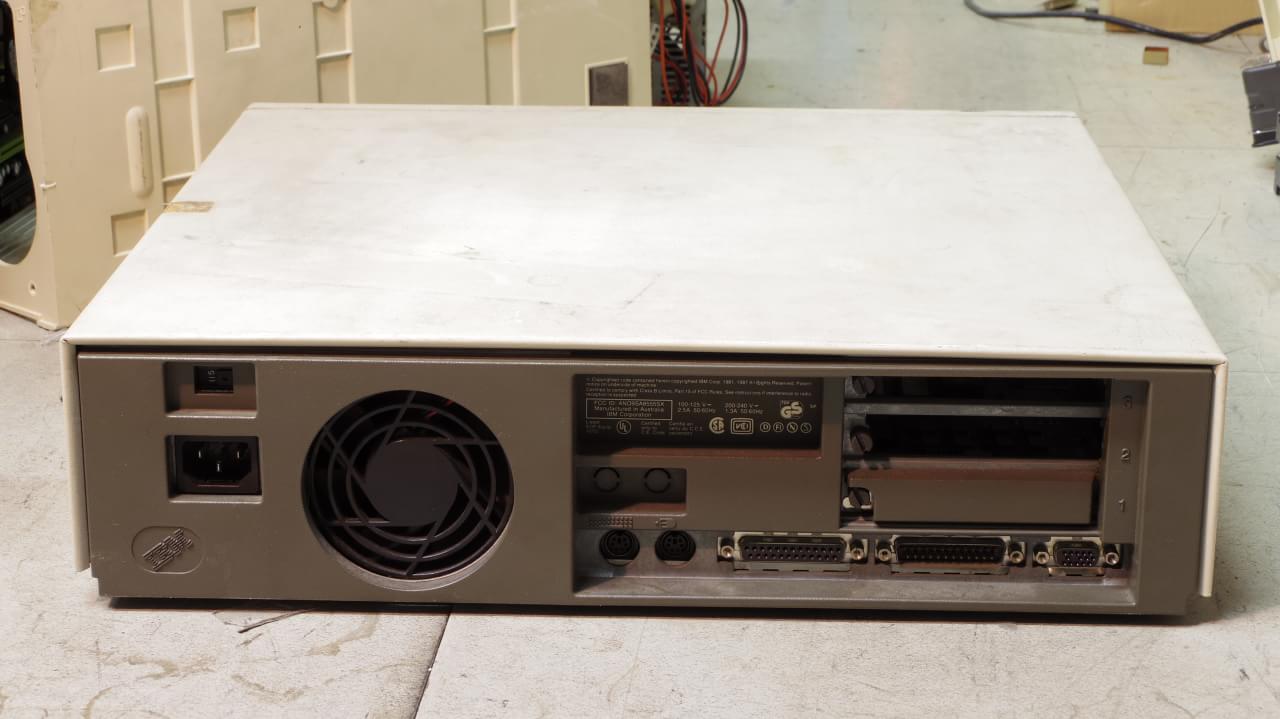

IBM PS/2 Model 55 SX (type 8555) back of PS/2 Model 55 SX

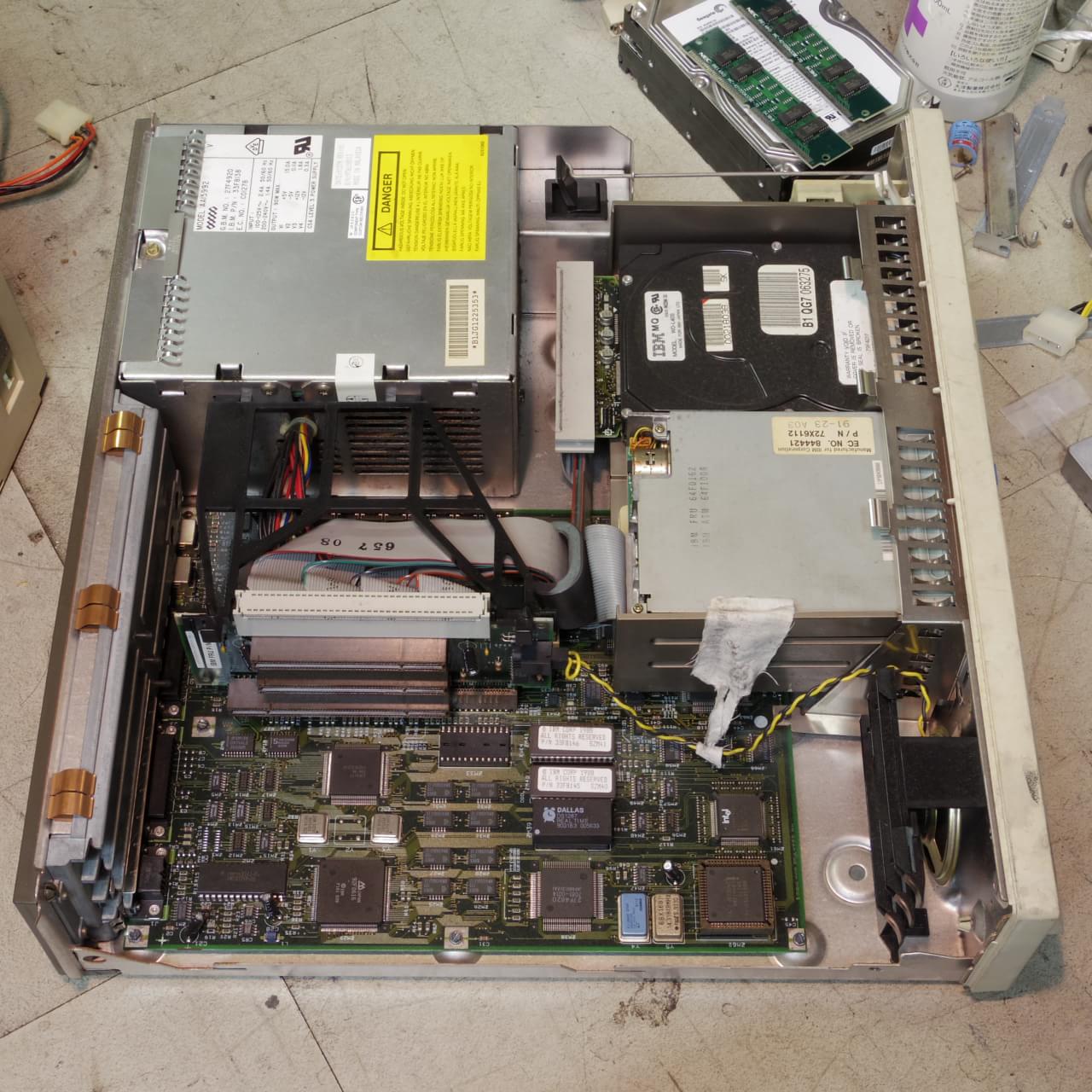

内部はすっきりしている。 16-bitのMCAカードが3本、CPUの上の空間に実装できるようになっている。 HDDはPS/2専用カードエッジコネクタのESDIで、ぱっと見た感じコネクタ近くの表面実装の電解コンデンサがダメになっている。
PS/2 Model 55 SX (Type 8555)の内部

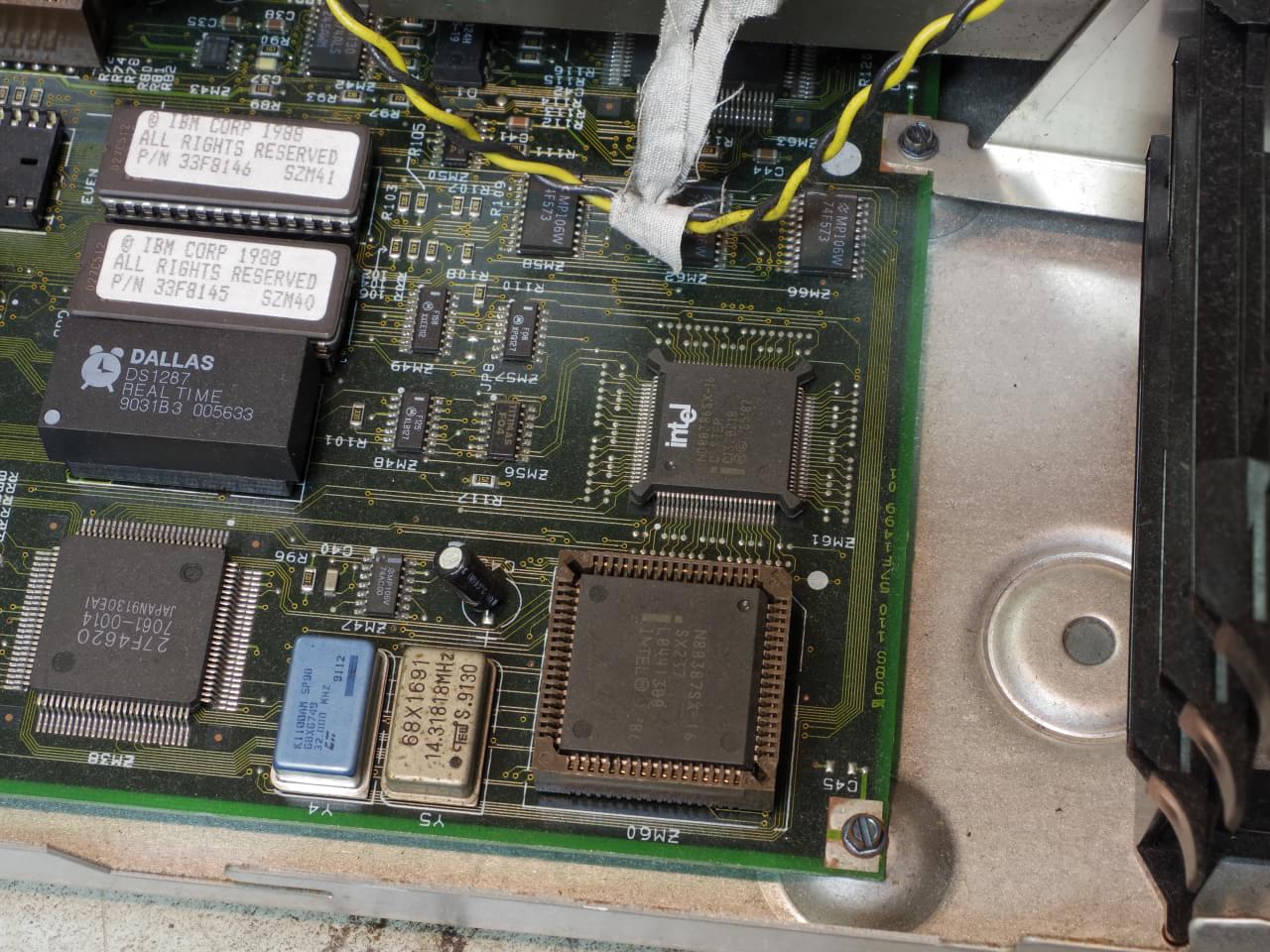

使われているCPUのチップ刻印はIntel NG80386SX-16 C STEP, FPUはN80387SX-16 SX237だ。 DS1287も見えるので、削って電池交換が必要かもしれない。
Intel NG80386SX-16 C STEP and N80387SX-16 SX237

IBM RS/6000 43p/120 (7248-120)

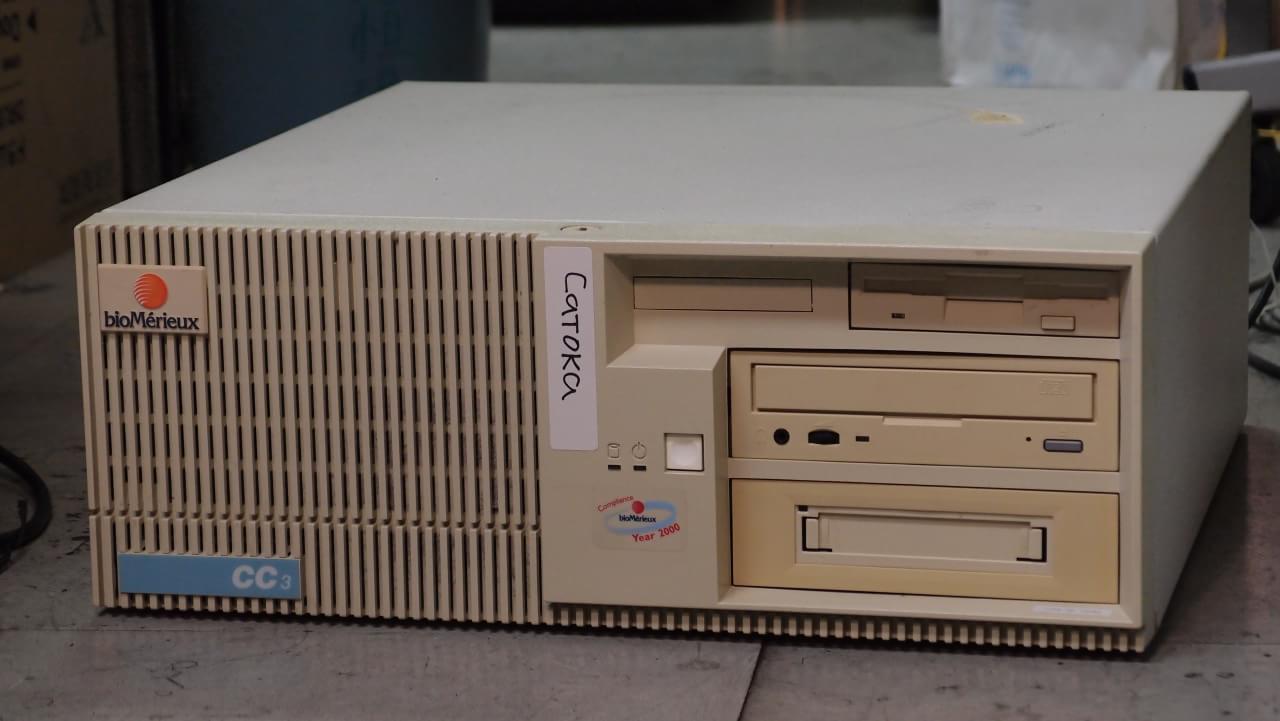

RS/6000で、ISA/PCIの機種で、19-Jun-1995発表、7-Jul-1995出荷 [Announcement Letter No. ZG95-0253, ibm.com]。 PowerPC 604 @ 120MHz, 512KB L2$搭載 [ibm.com]。 bioMérieux CC3というラベルが貼ってある。 知らない会社だが、どうやら計測器のメーカーのようなので、制御用の計算機として使っていたということか。 ボタン電池CR2032の電圧が低いと、ファンは回るもののコンソールが出てこない? 電池を替えて掃除したら動くようになった気がする

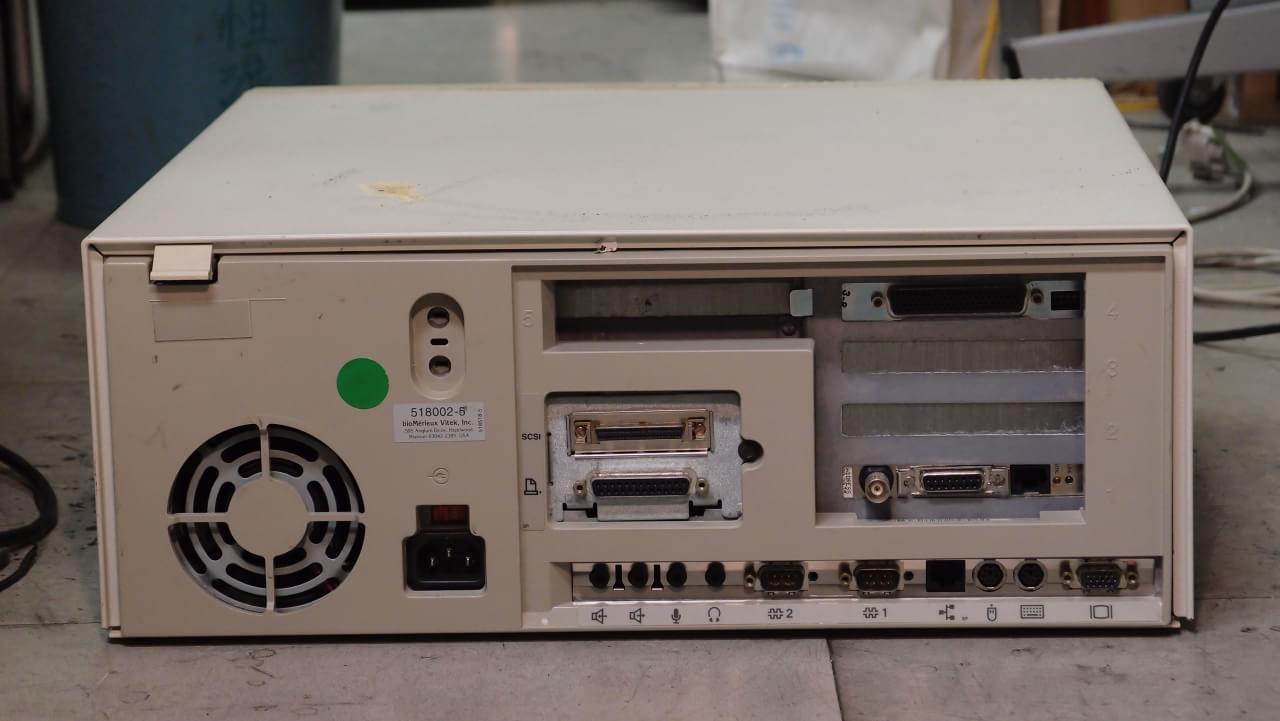

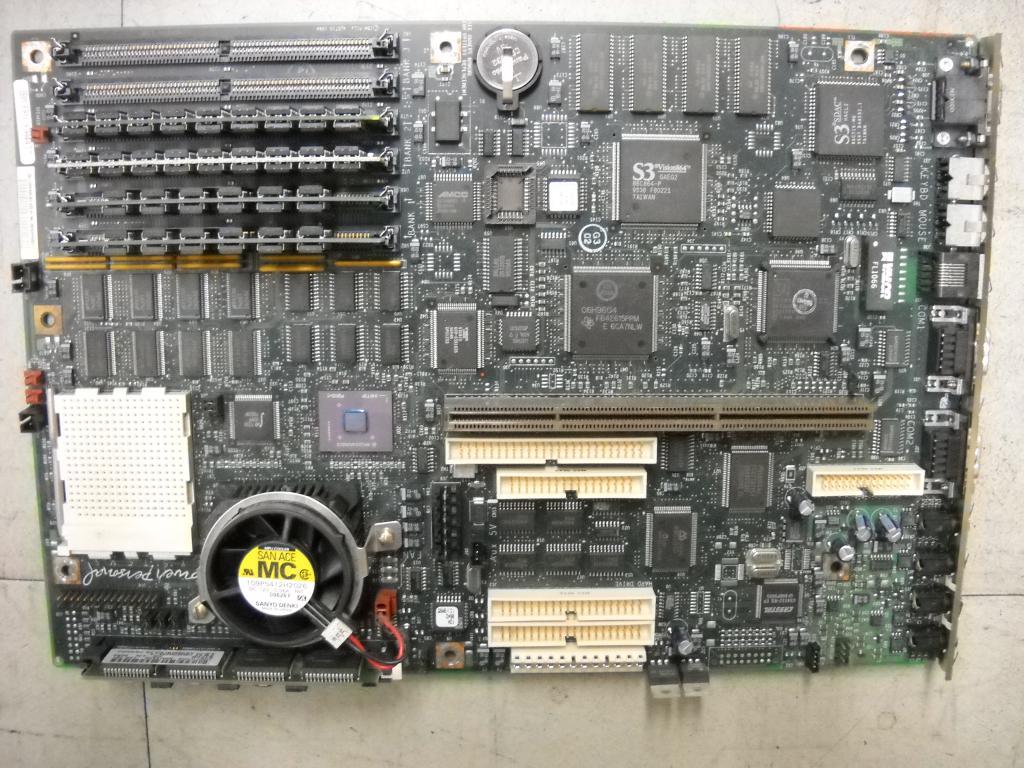

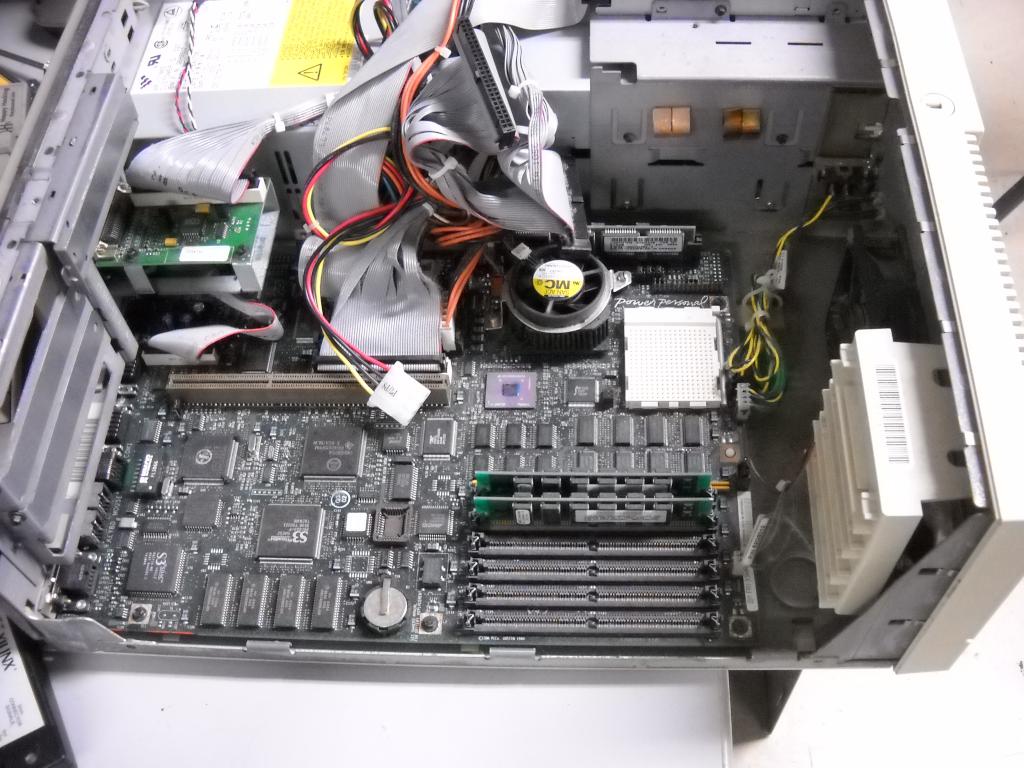

IBM RS/6000 43p/120 (7248-120) back of IBM 7248 IBM 7248 pcb IBM RS/6000 43P/120 (7248) pcb

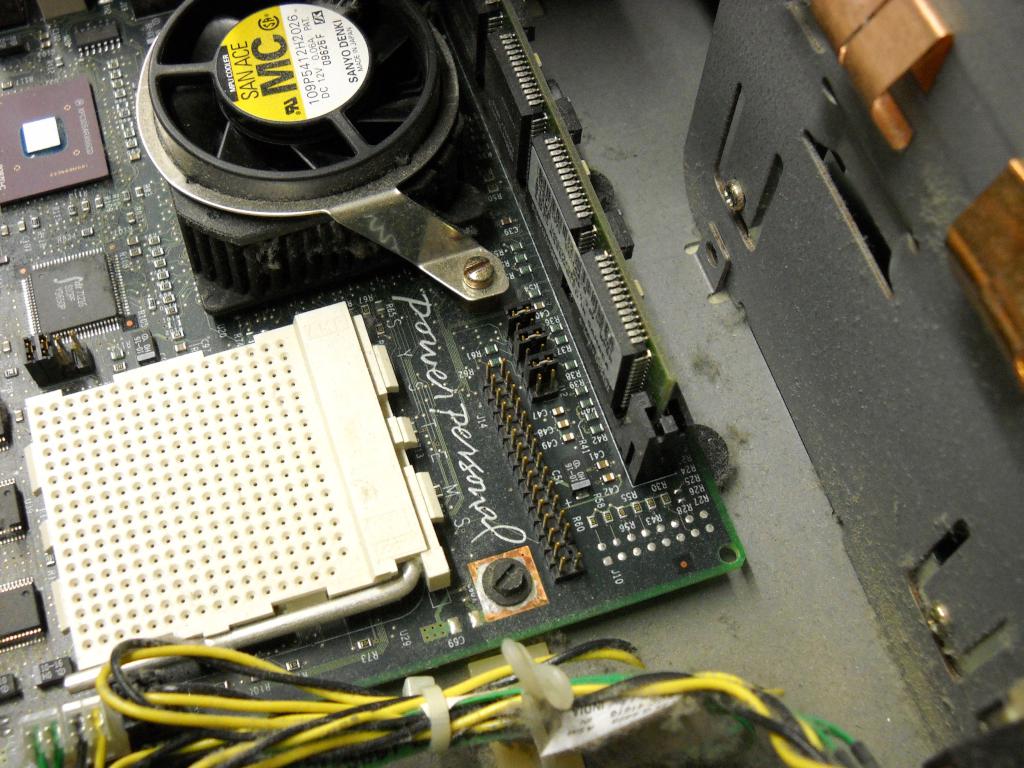

PCBにPower Personal Systemsと大きく書いてあるが、実際にこれがマーケティングで使われた用語なのか不明。 同じく、PCBの端に©IBM PCCo. AUSTIN 1994と書いてある。IBMのAustin (場所)は現存。PCCoとは?
IBM 7248 Power Personal ©IBM PCCo. AUSTIN 1994

36-bit幅の72-pin 5VのEDOのSIMMを刺したところ動作する(FPでもいけるかもしれない)。現在は2×16 MB+2×32 MBで 96 MB。HDDは50 pinのSCSIで、もとから入っていたIBM製の2 GB。OSは現状NetBSD。 NetBSD/prepのブートローダーには不具合があり,この機種ではカーネルが大きすぎるとブートローダー自身を書き換えてしまい,結果起動できない (printfデバッグした). NetBSD 5あたりからGENERICも大きすぎるので,自分でカーネルをコンパイルする必要がある. レポートしたのだが,もはや誰もメンテしていないのか,返事がなかった.

Conner CTT8000-Sというテープドライブが付いていて、このドライブの諸元がわからなかったのだが、どうやらQIC-3095という規格のようだ (参考文献 [thefreelibrary.com])。

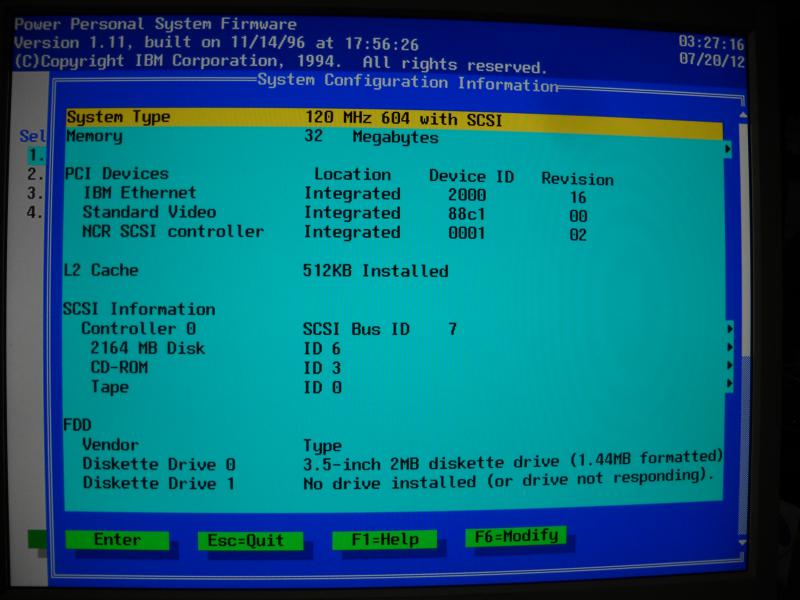

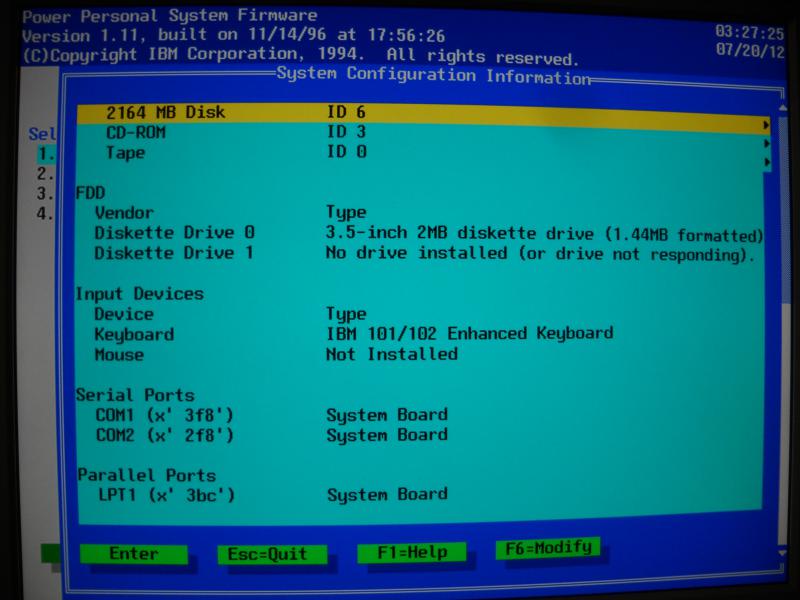

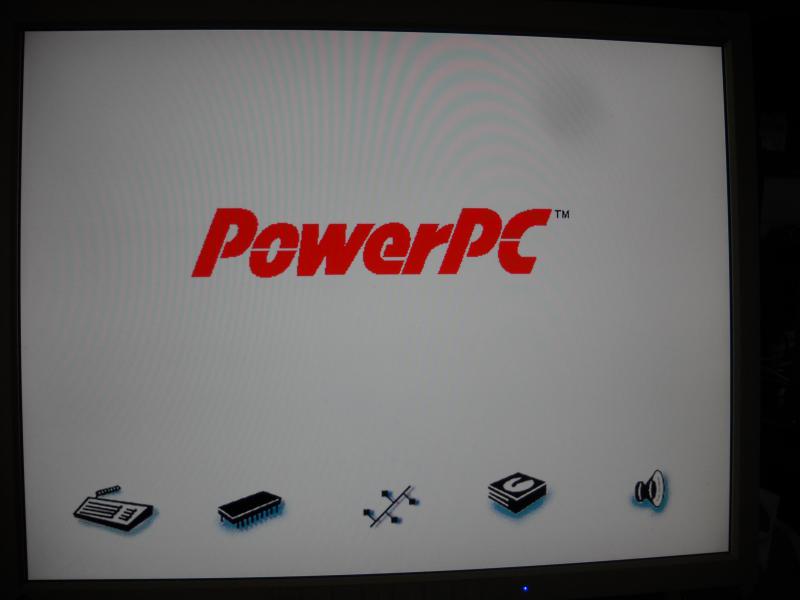

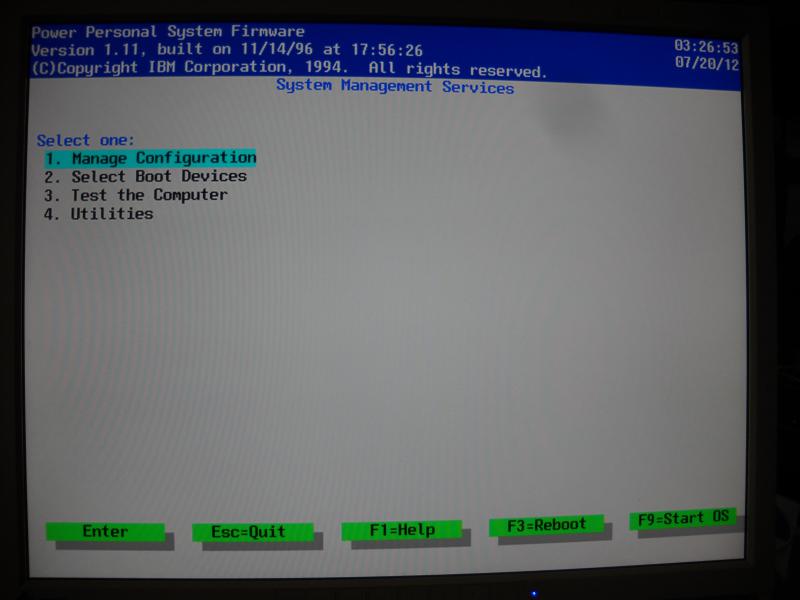

起動画面は赤文字でPowerPCと出力される. セットアップには専用のフロッピーが必要で,持っていなければIBMのFTPサイトから7248100.exeをダウンロードすれば良い. セットアップ画面はメニューベースのもので,PCのBIOSと似たような雰囲気の表示である.
IBM RS/6000 7248-120 boot screen setup top menu hardware configuration screen hardware configuration screen (2)

IBM PS/55note N23 SX (5523-S14)

Mar-1991発表?のノートパソコン [archive.org]

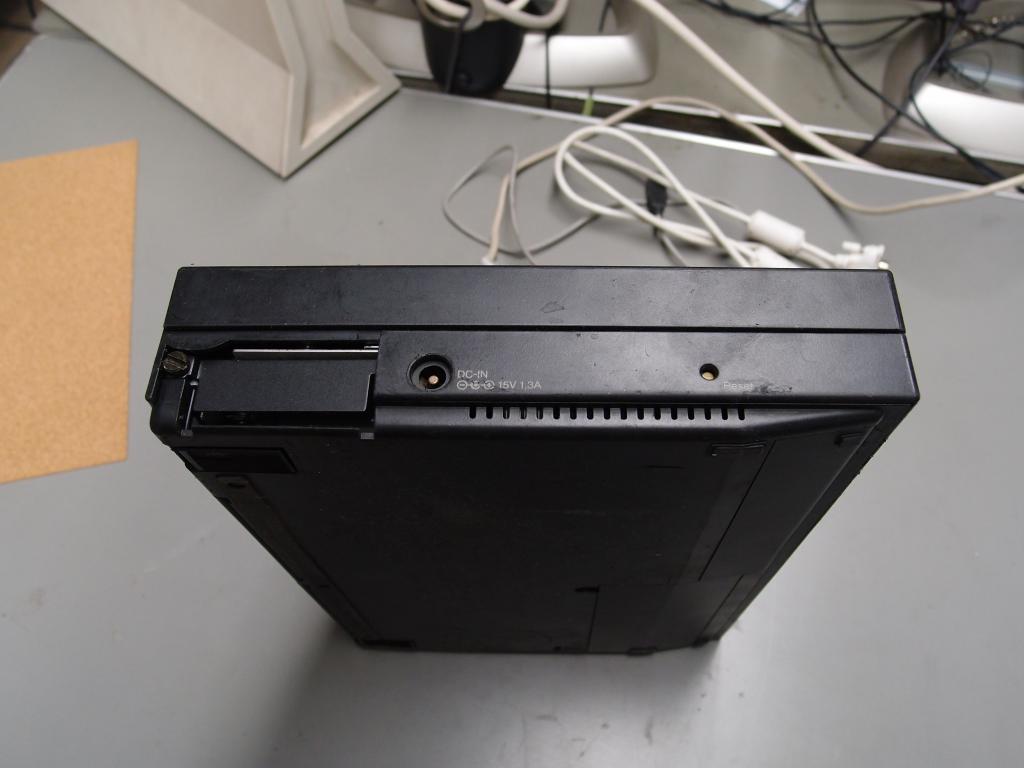

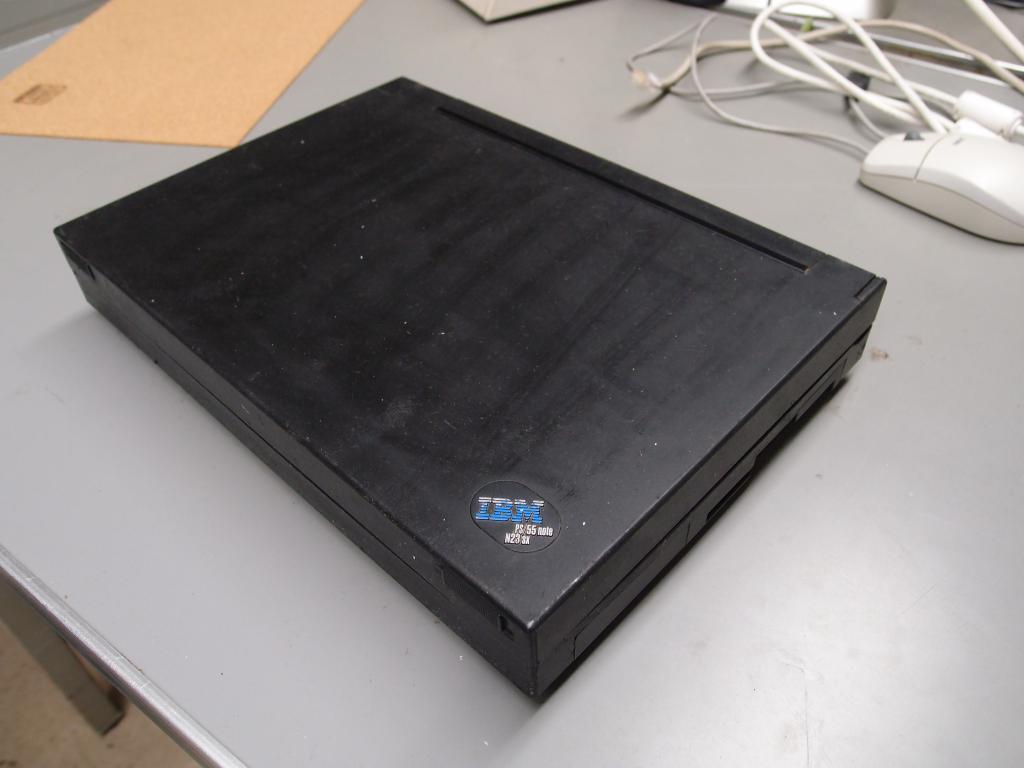

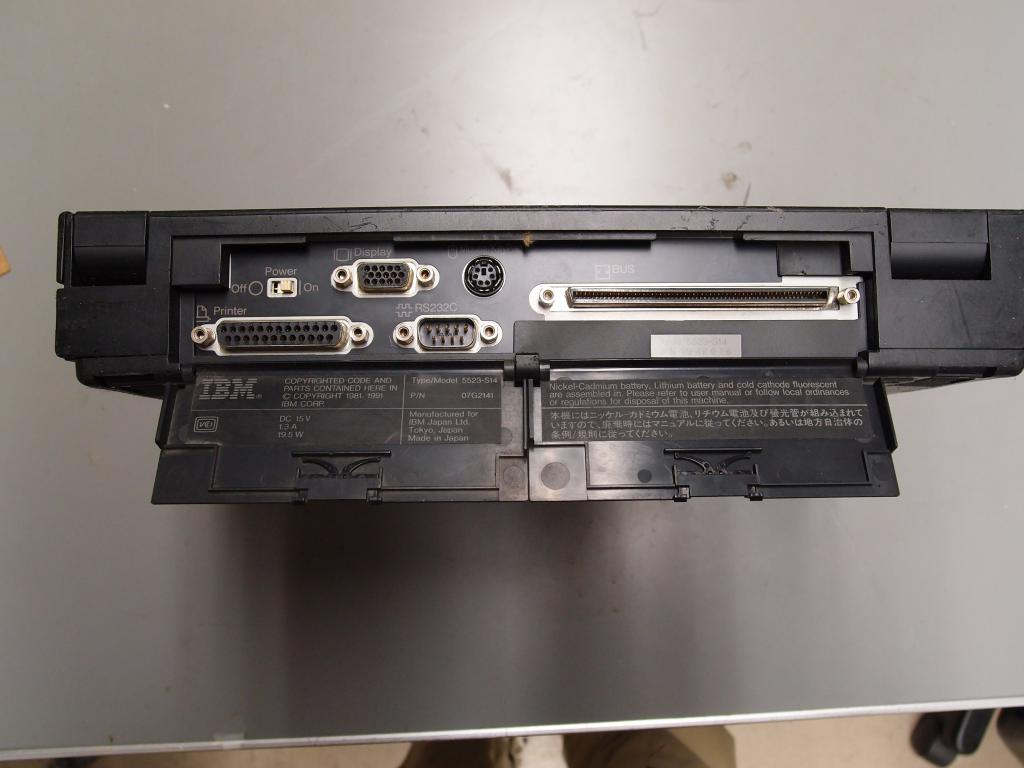

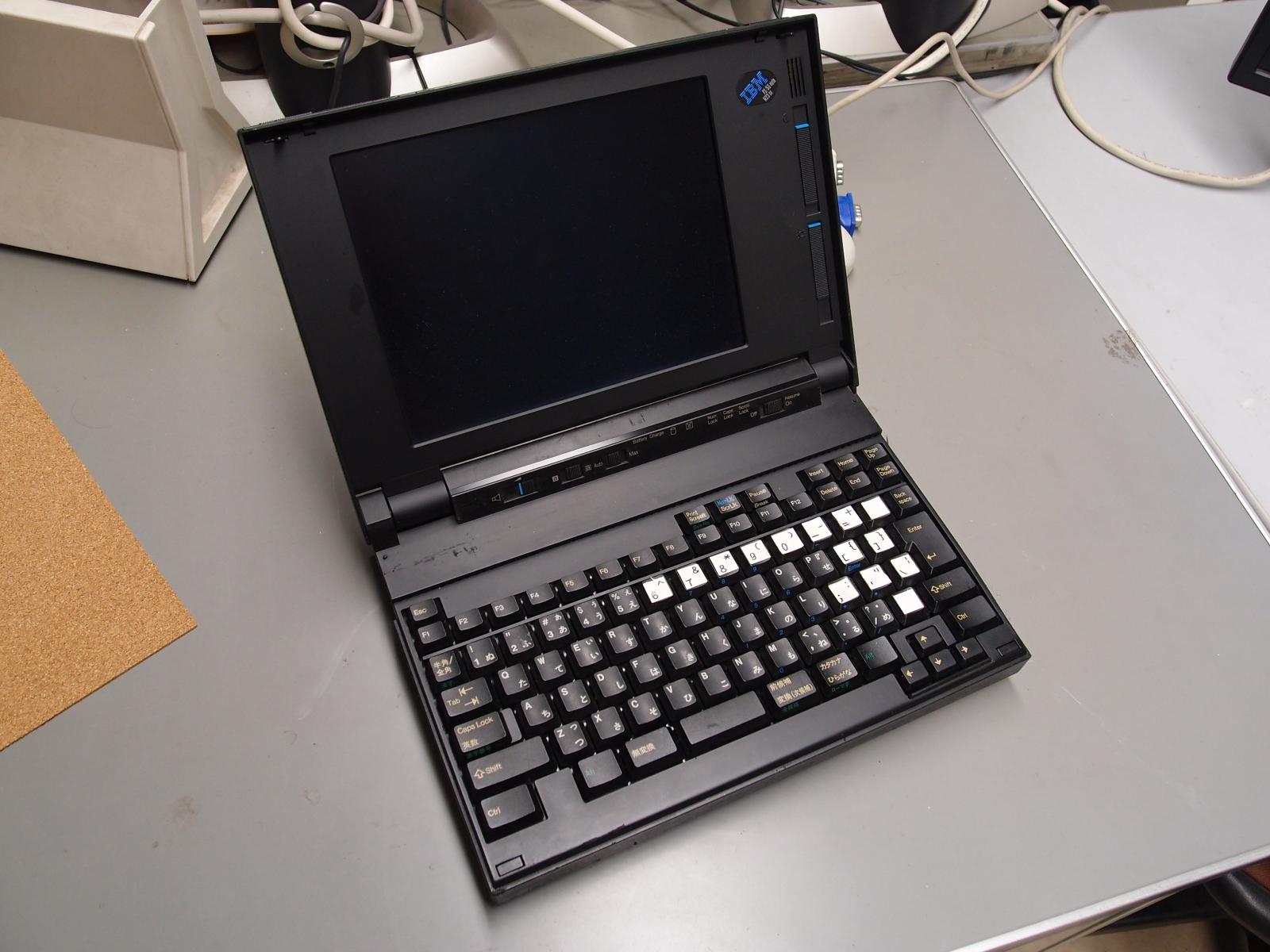

IBM PS/55note N23 SX (5523-S14) lid closed side back

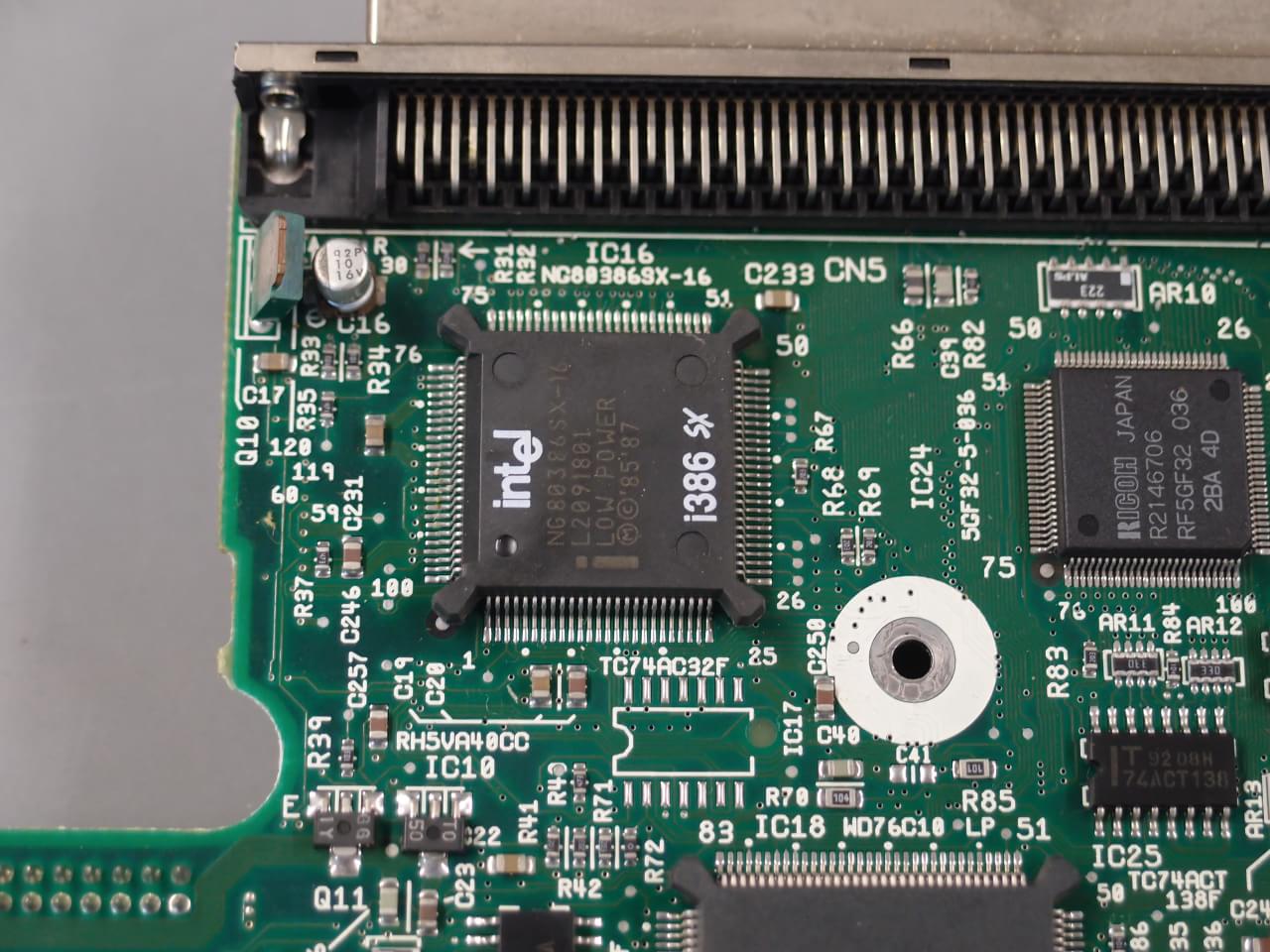

CPUはi386SX 16 MHzで、搭載されているチップはNG80386SX-16 L2091801で、LOW POWERの刻印がある珍しいもの。
Intel NG80386SX-16 L2091801 LOW POWER (M)(C)'85'87

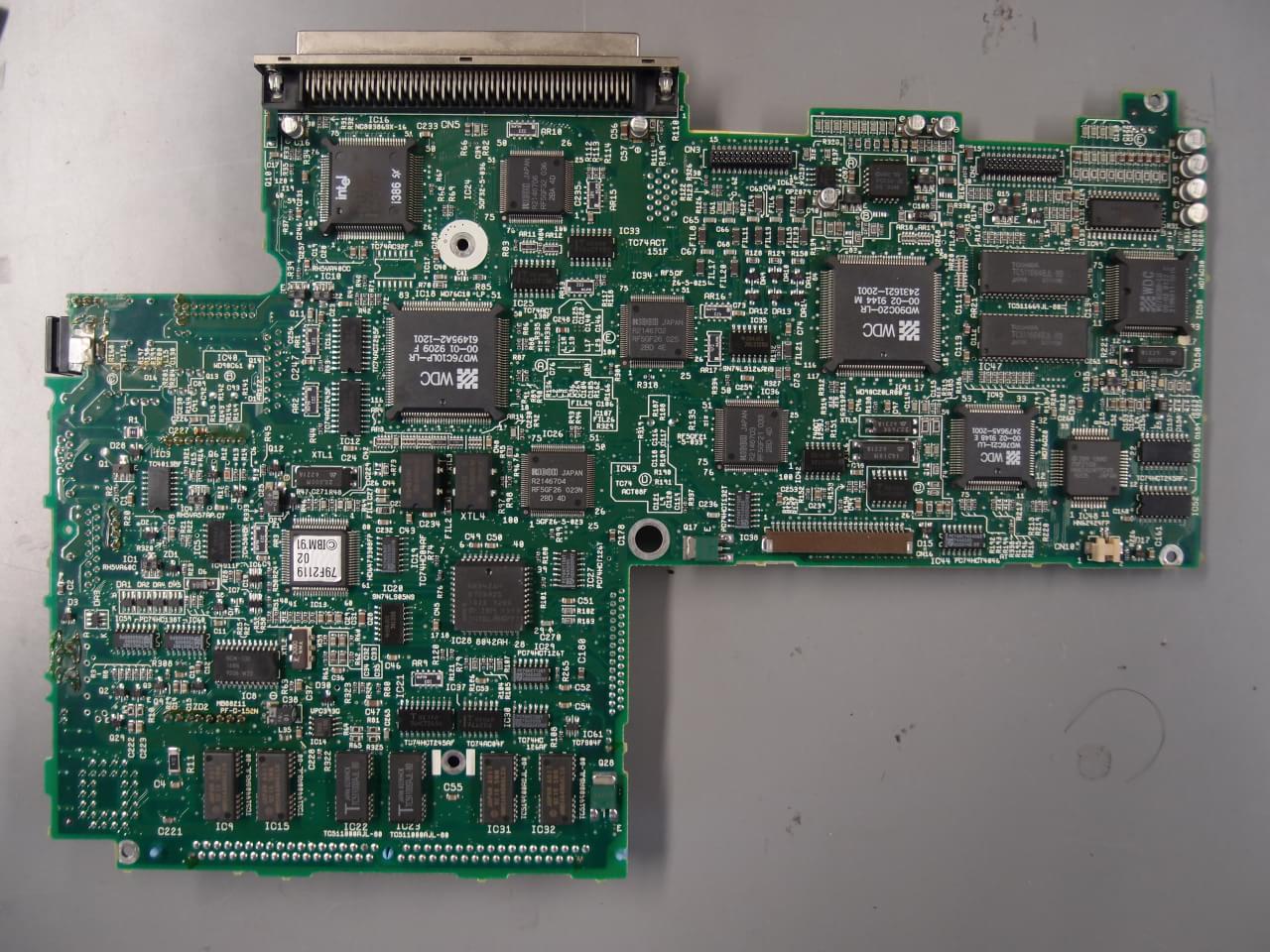

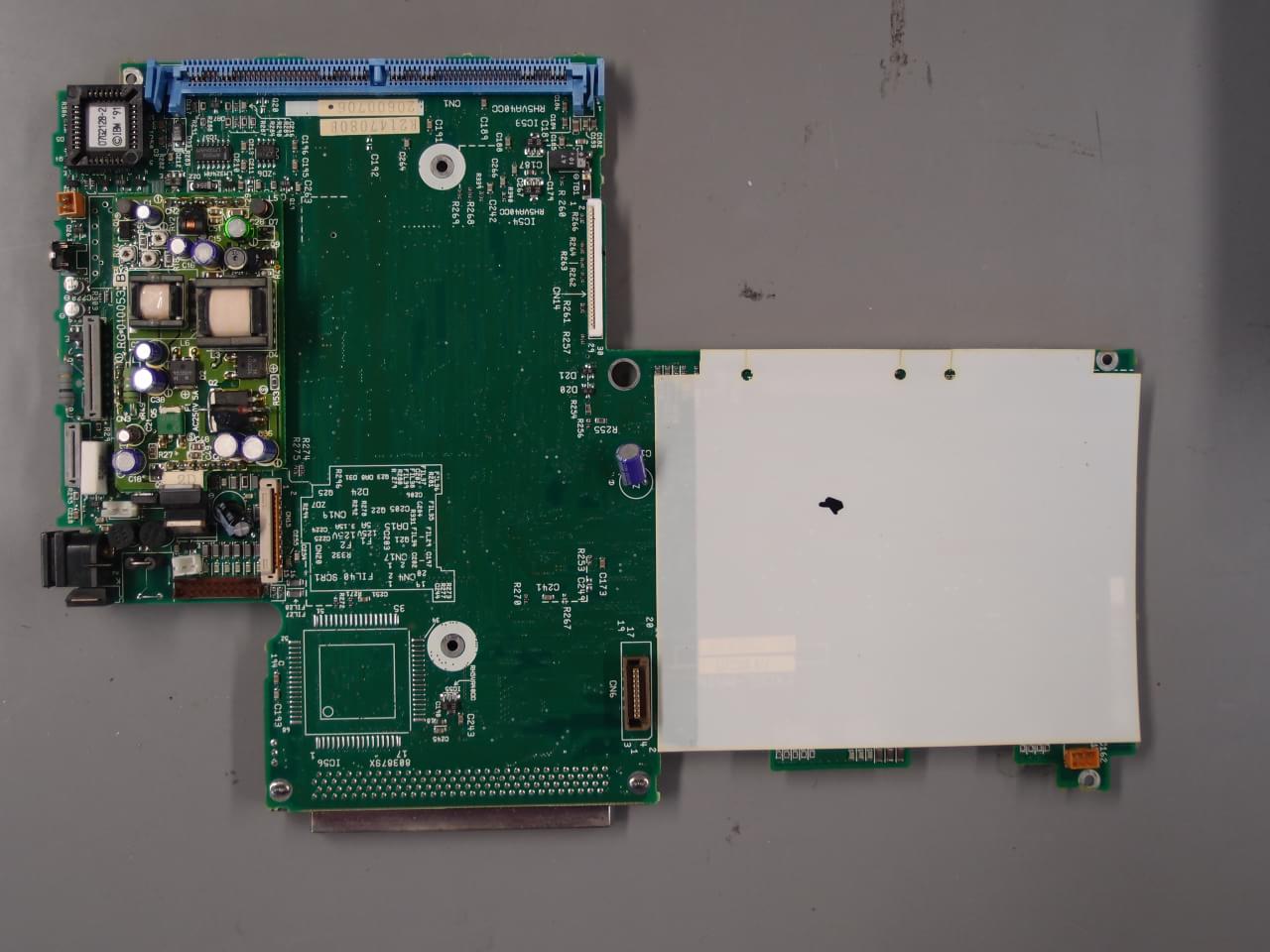

電源は15 Vで、通電チェックでうんともすんとも言わなかったため、開けて中を見たところ、システムボード(79F2119)上のコンデンサがいくつか不自然な錆び方をしていた。 ハンダ面には387SX用のパタンはあるものの、ソケットを含め部品は実装されていない。 使えるメモリはデスクトップと同じ72-pin SIMMだ。 基板にはシルクでEXCEL-MAINとあるので、この機種のコードネームはEXCELなのだろう。
IBM PS/55note N23 SX System Board 79F2119 (Component side) IBM PS/55note N23 SX System Board 79F2119 (Pin side)

40 MBのIDE HDDが入っていて、このHDDはまだ生きていた。

バッテリはIBM P/N 79F5651で、CR14250SEが熱収縮チューブに封入されているものが使われている。 多分Power Mac用の1/2AA 3Vと同じものだと思う。

ThinkPad 550BJ (2437)

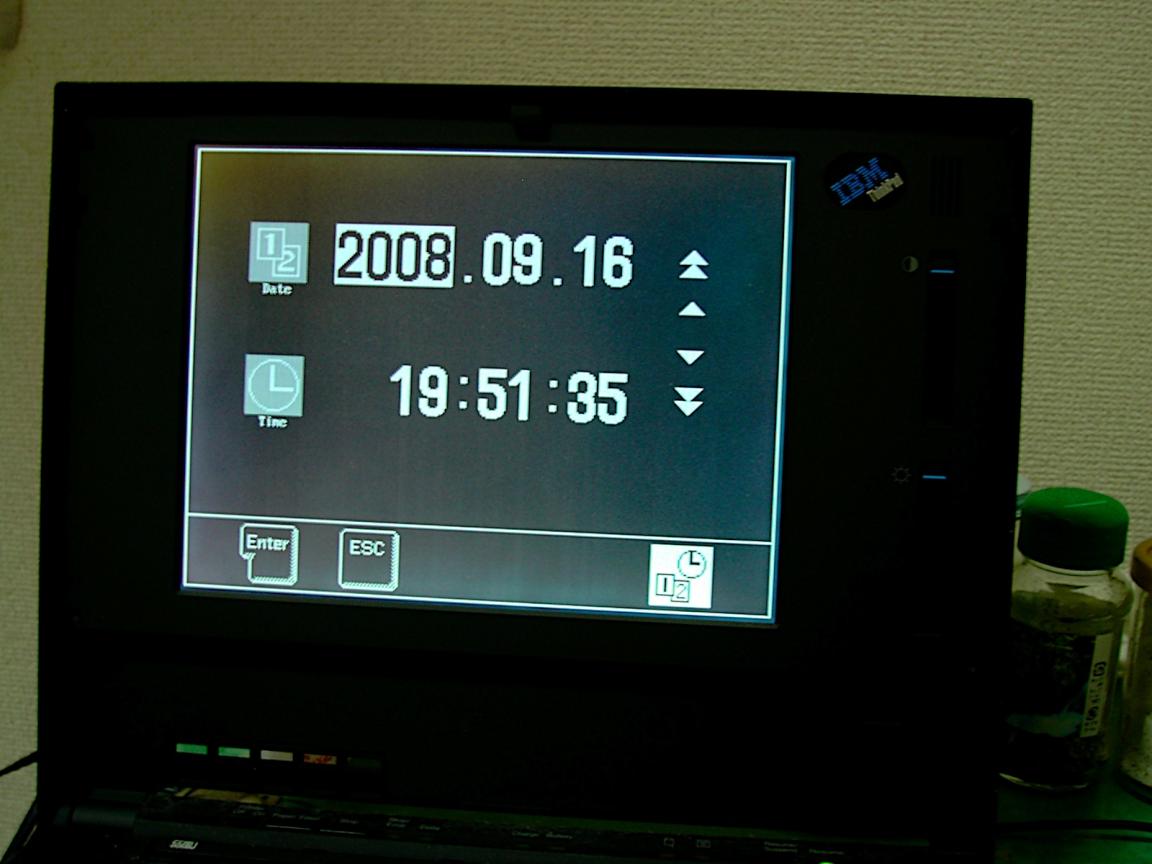

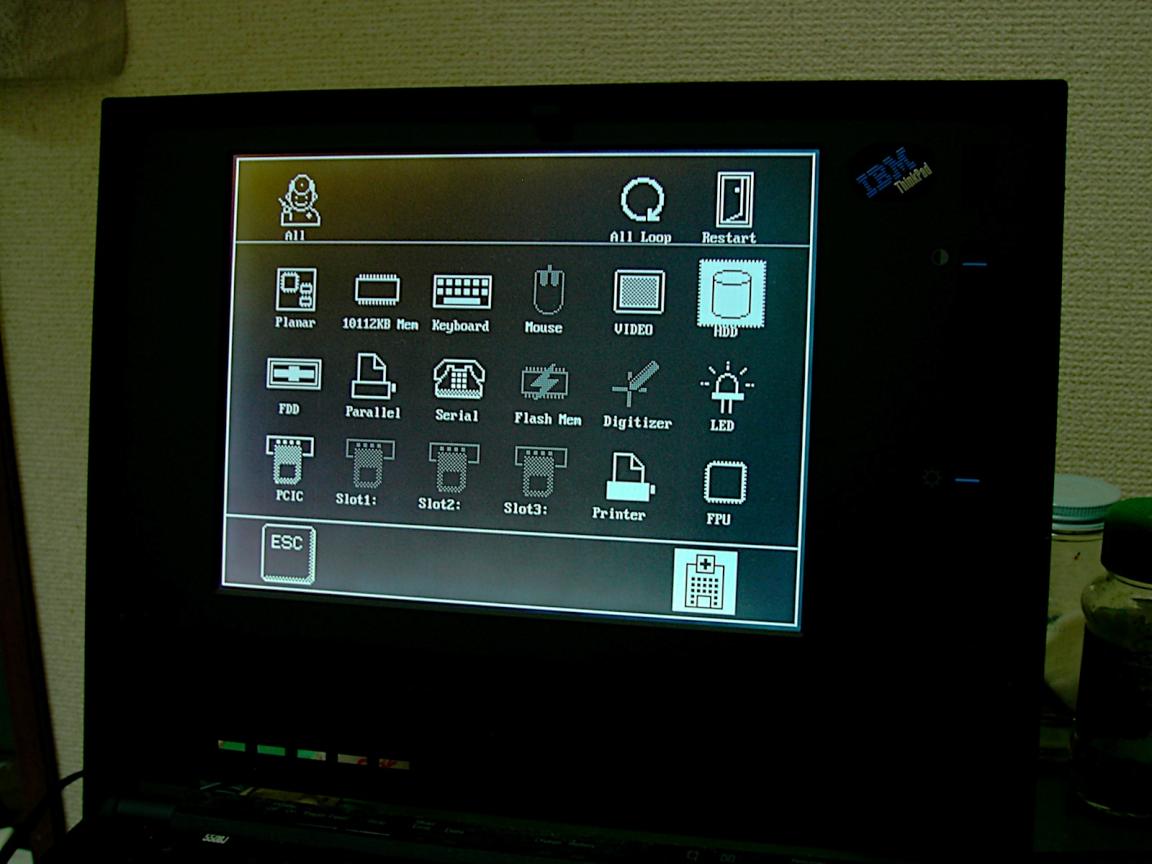

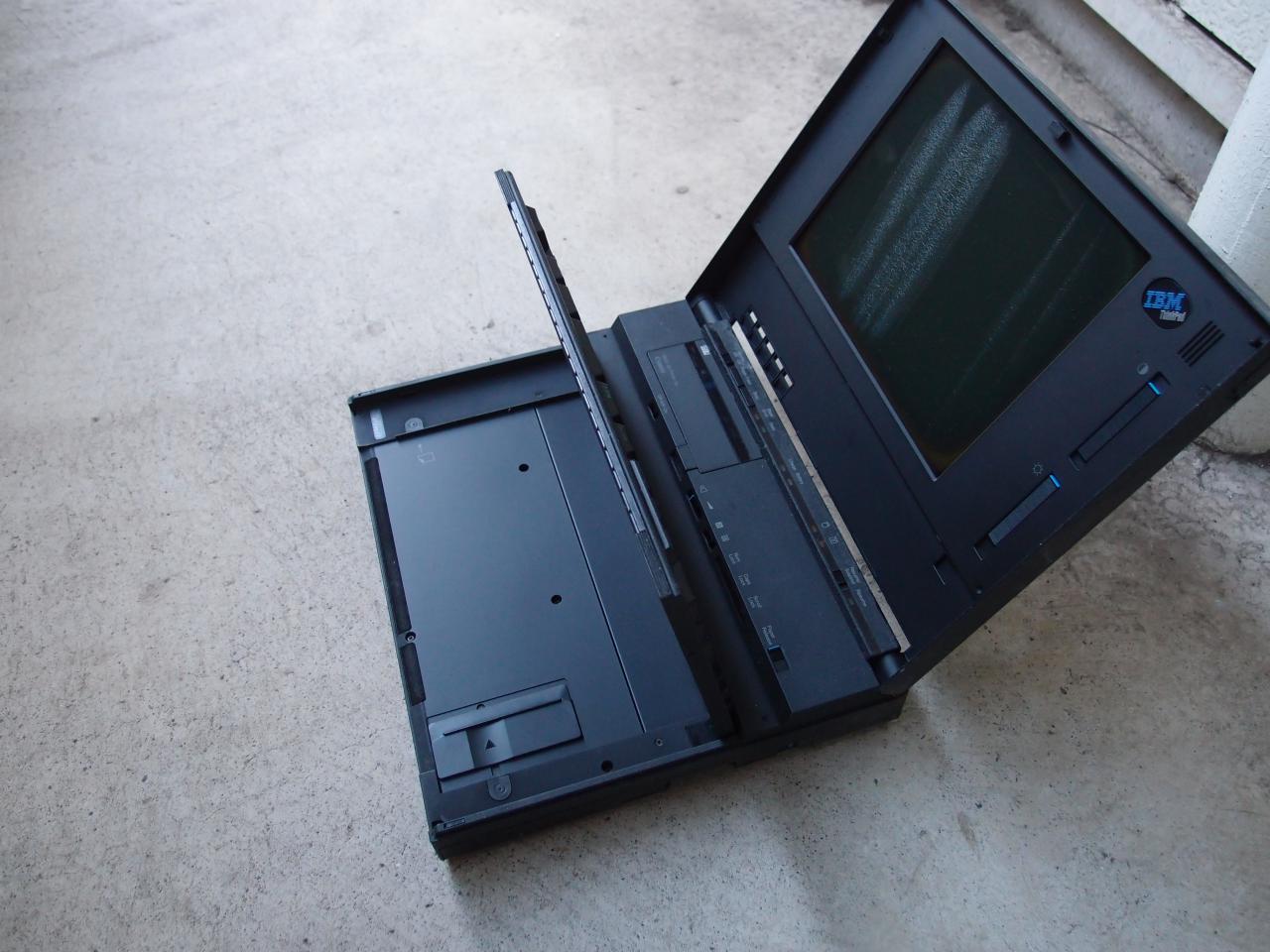

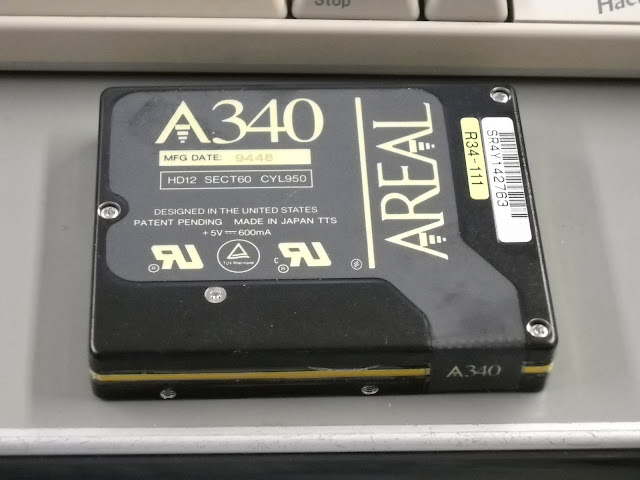

Jan-1993発表でIBM486SLC-25MHz搭載、プリンタが内蔵されているノートパソコン [ibm.com]。 HDDは2.5インチのIDEで交換できる。 AREALという会社の340 MBのHDDが載っていたのですが、この会社は有名?初めて聞いた。 プリンタ部分はキヤノンのものらしく、キヤノンのロゴが色々なところに書いてある。 キーボードの下に手差しトレイのようなものがあり、キーボードをはね上げることでアクセスできるよう担っている。 メモリは普通の72-pin SIMMのように見える物が刺さっている。 経年劣化か、表面がベタベタになってしまった。

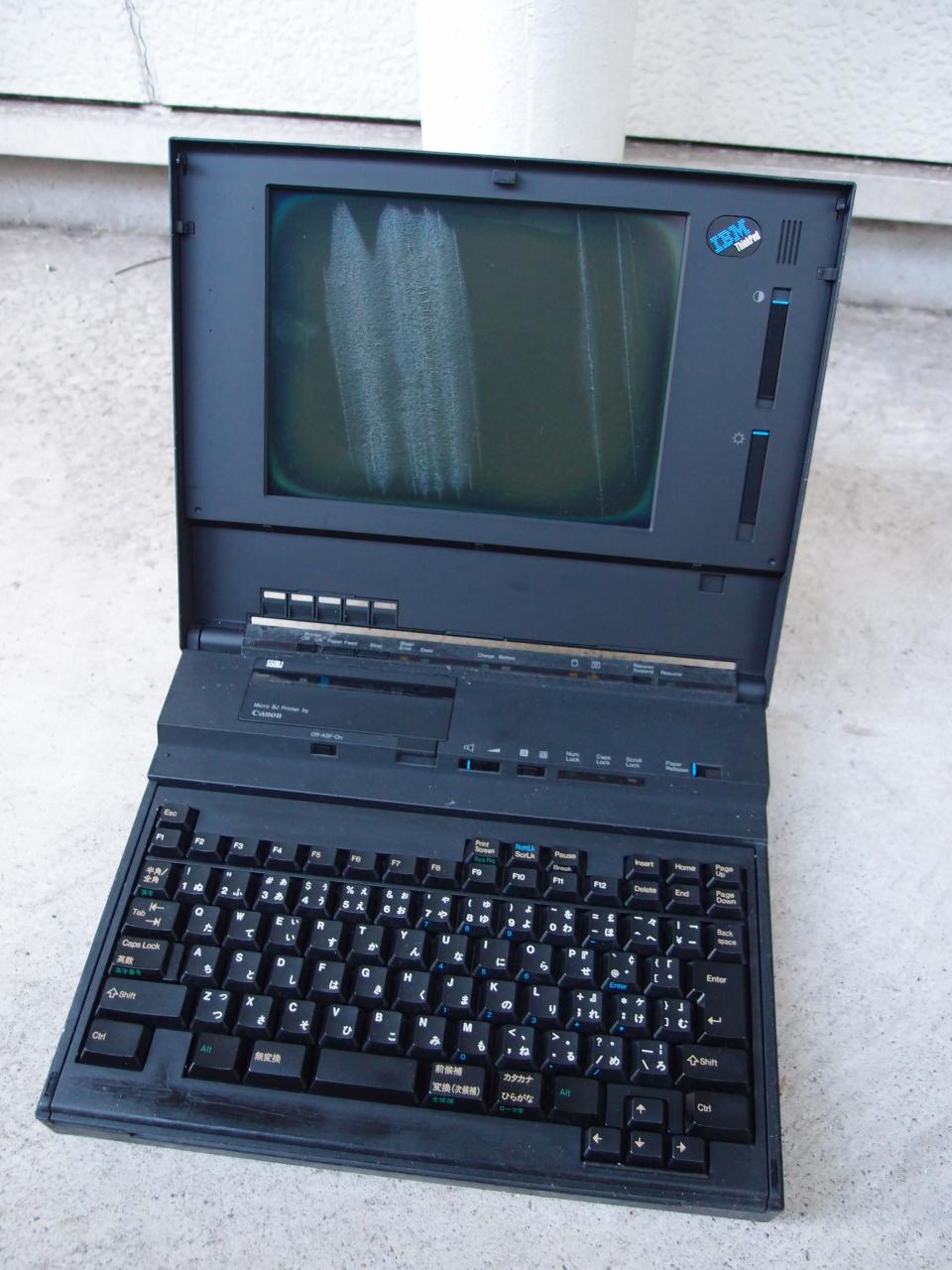

2014-01-01. 久しぶりに動作チェックしようと思ったら、何と液晶が割れていた!! ノートパソコンの保管方法について反省し、二度と同じような悲劇を起こさないための誓いを新たにした。 PS/55noteの液晶を移植できないか画策中。

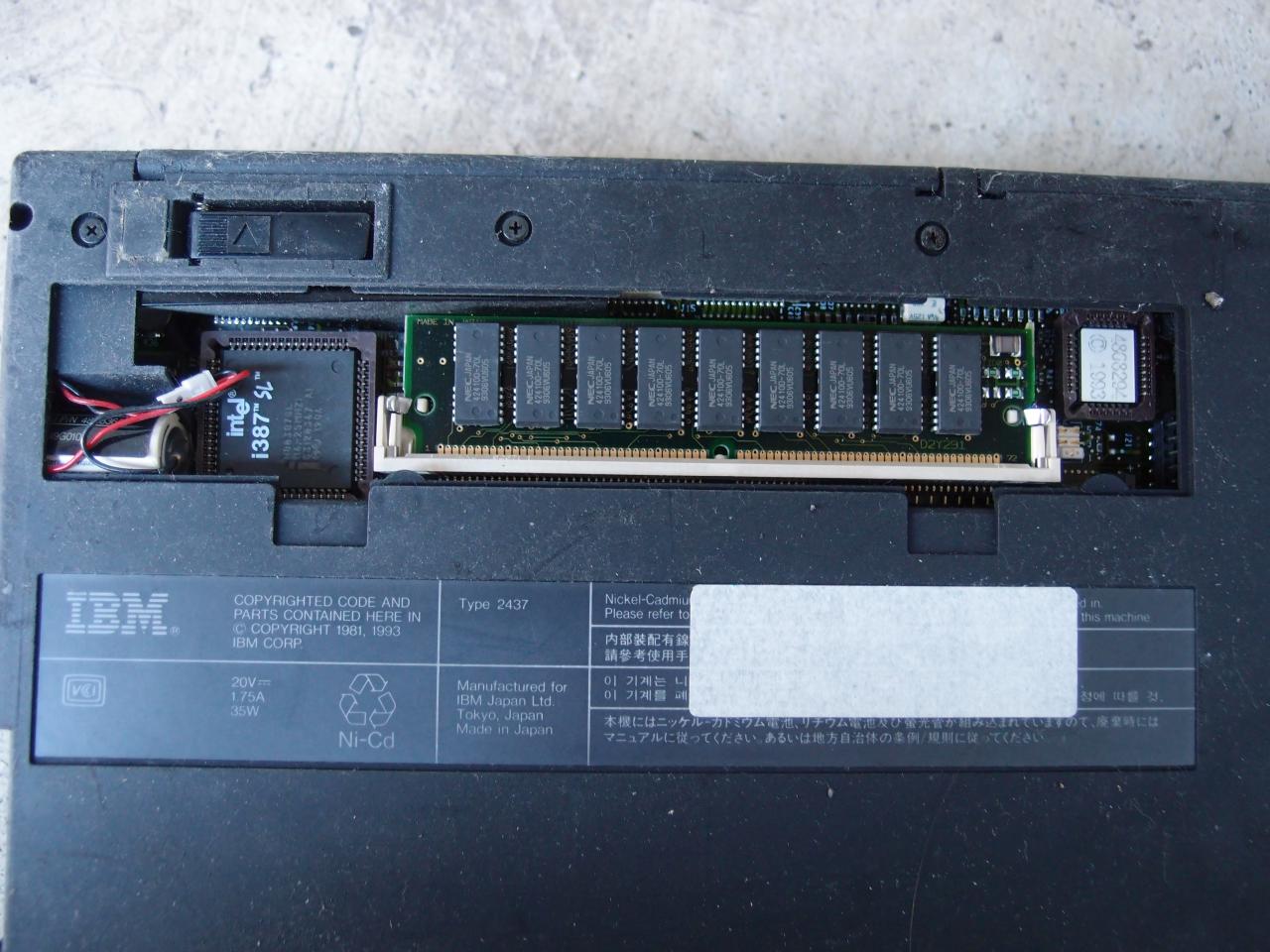

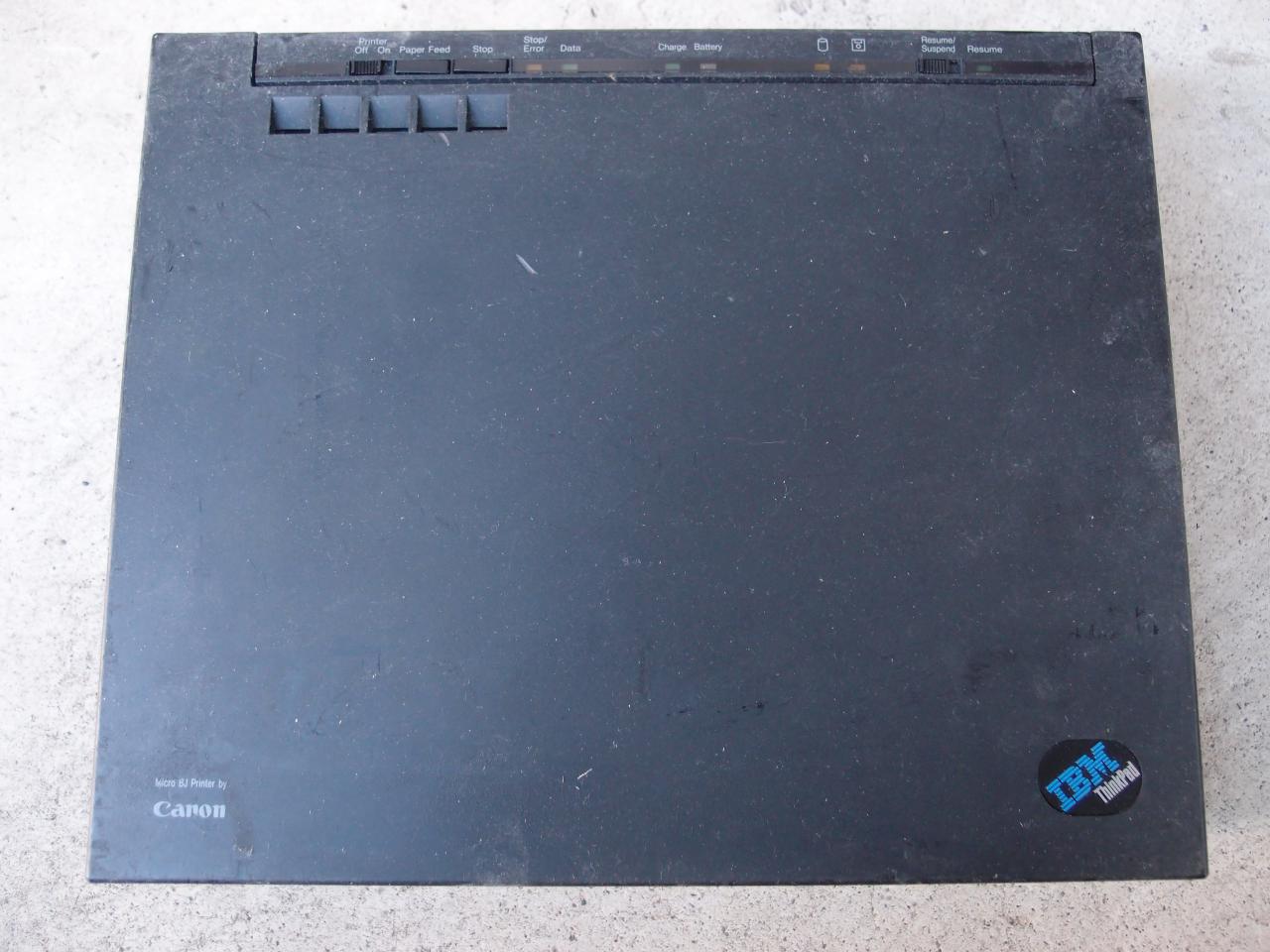

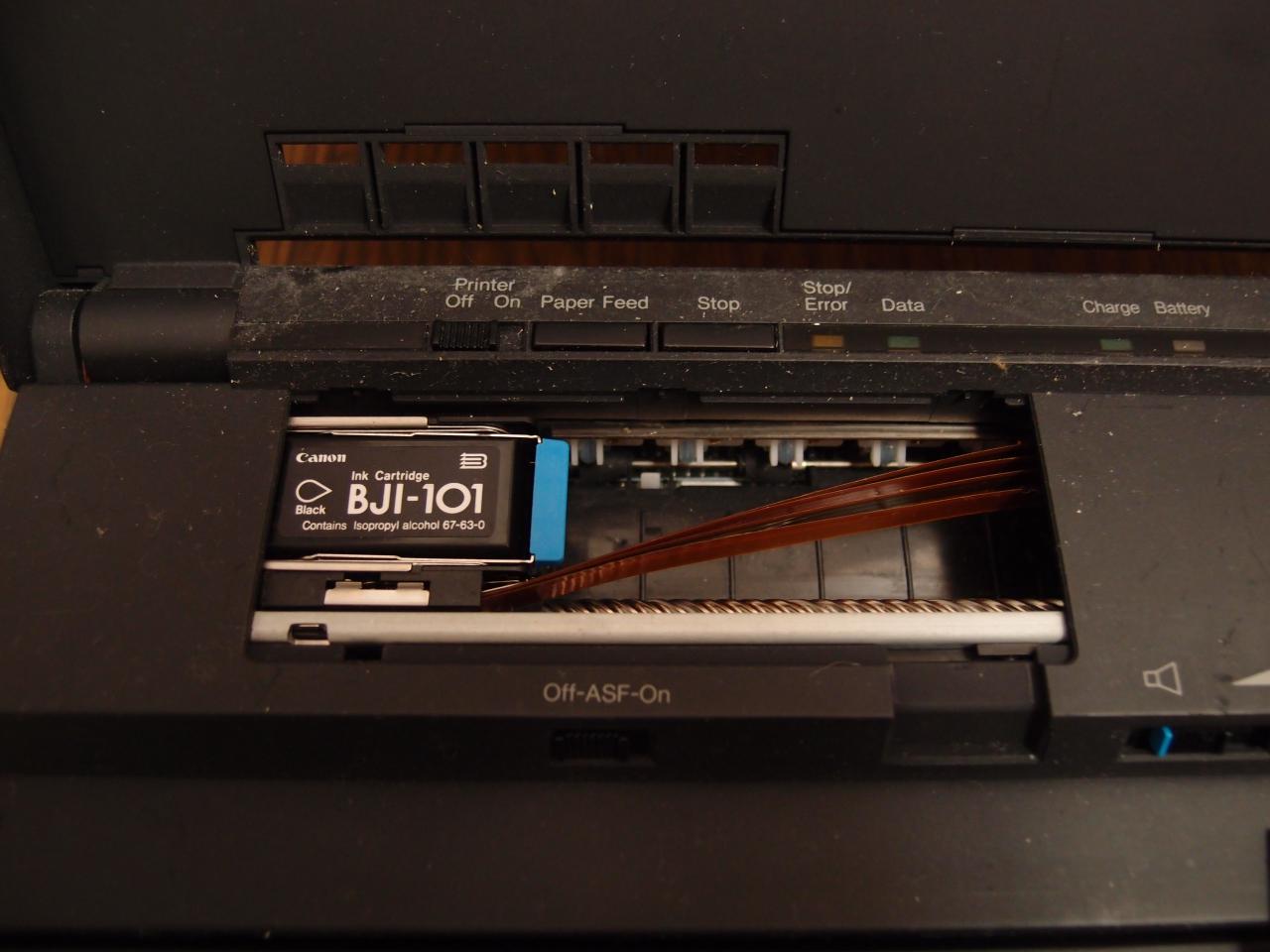

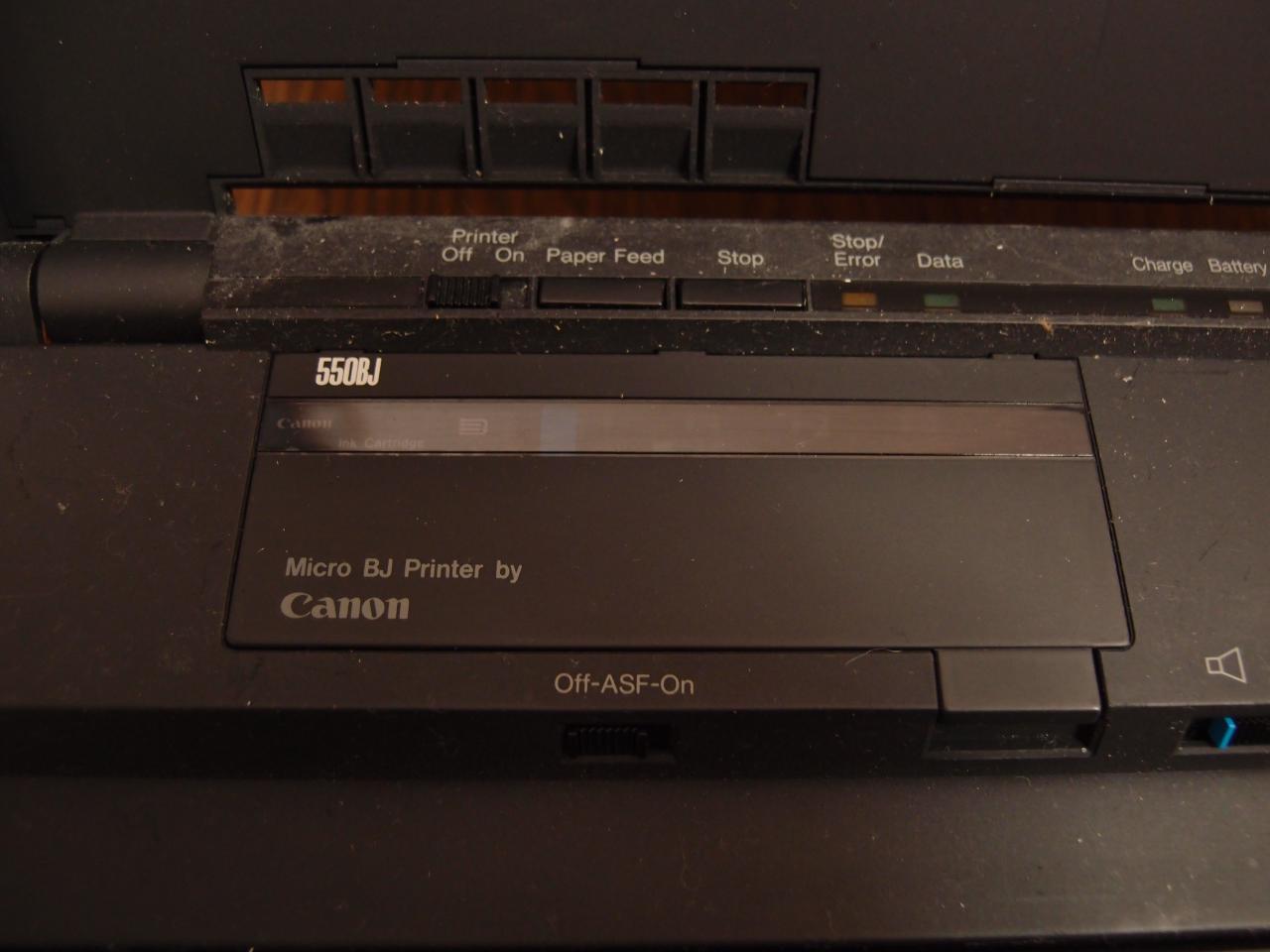

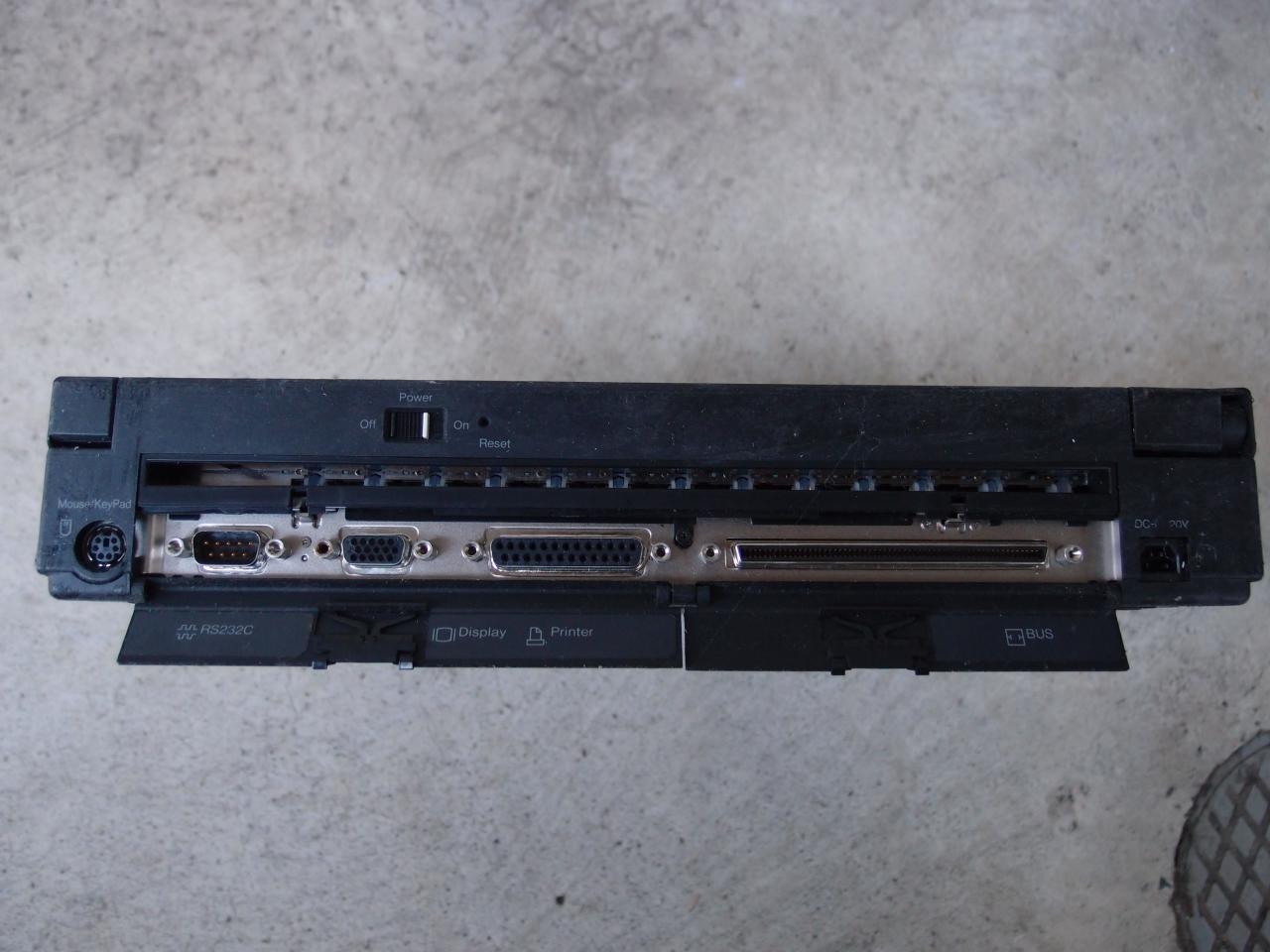

IBM ThinkPad 550BJ Lid cloed Printer opened back BJ Printer BJ Printer Ink cartridge Memory and FPU

ThinkPad 230Cs

14-Jun-1994発表のi486SX-33を搭載した小型ノートパソコン [ibm.com]。 中古屋で、小さかったので買った。特に反省していない。

ThinkPad 530Cs (2605-7FK)

iDX4-100MHz, Nov-1995発売のノートパソコン [geocities.co.jp]. Windows 95がプリインストールされている。 MWaveというDSPが載っていて、ちょっと面白い。 まあモデムとしてしか使えないのだが…

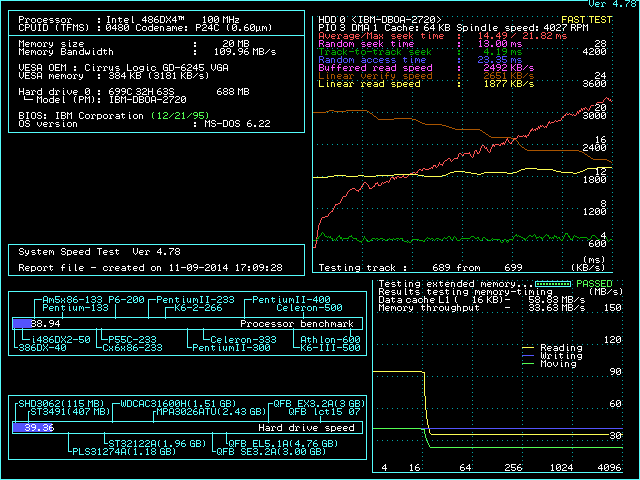

搭載されているIntelDX4™は0.60 μmプロセスで製造され、L1キャッシュがi486の2倍である16 KBytesになっている (命令・データユニファイド)。 この機械にはL2キャッシュは存在しないが、486系のプロセッサはL2キャッシュの効果が限定的であるため、大きなマイナスポイントというわけではない (System Speed Testの結果)。 ビデオチップはCirrus Logic CL-GD6245/VRAM 384 KBで、画面は640x480のDSTN液晶。

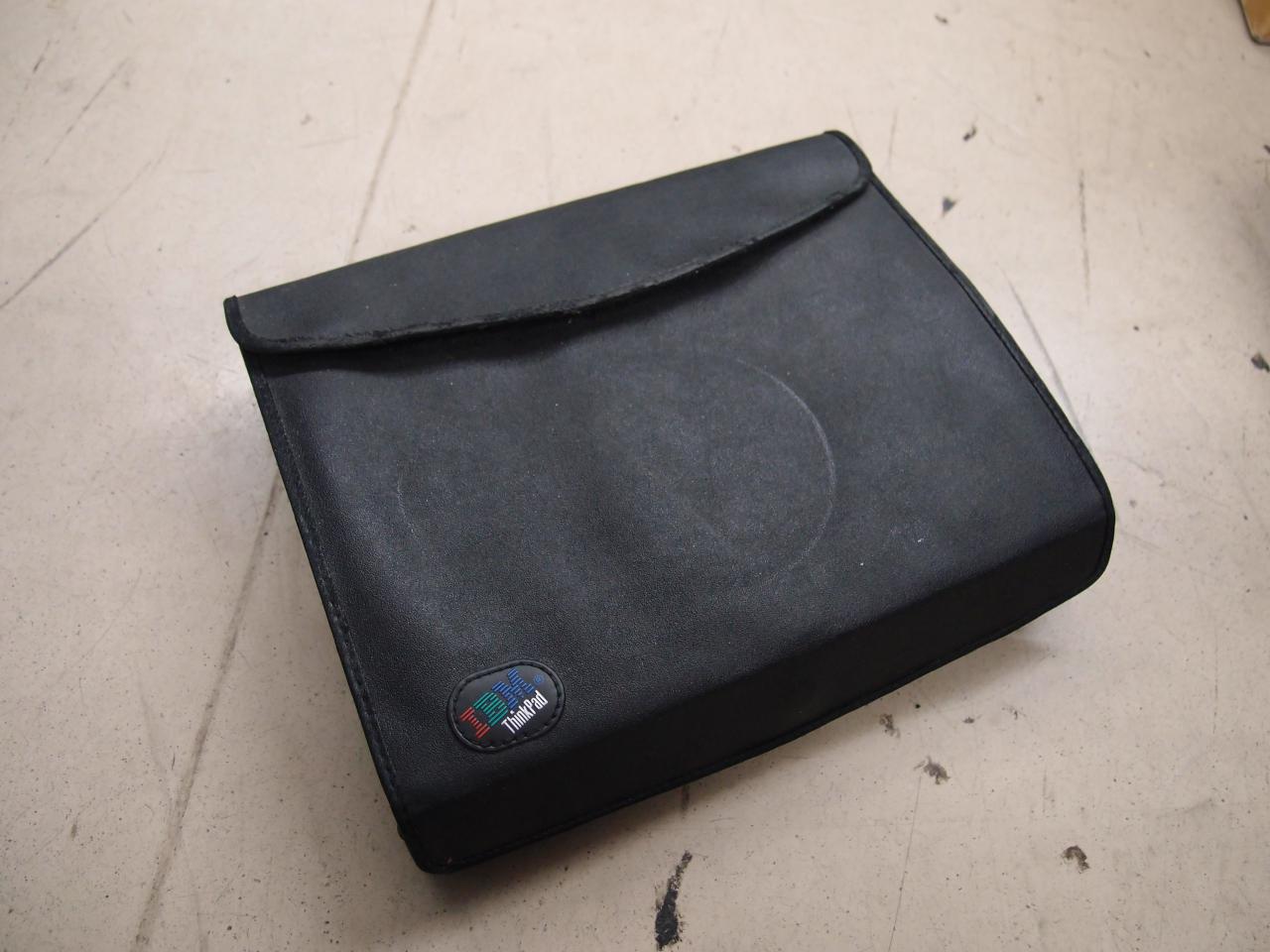

IBMロゴ入りの専用ケースに入っていて、これは底面の穴にピンを差し込んで固定するタイプのもの。

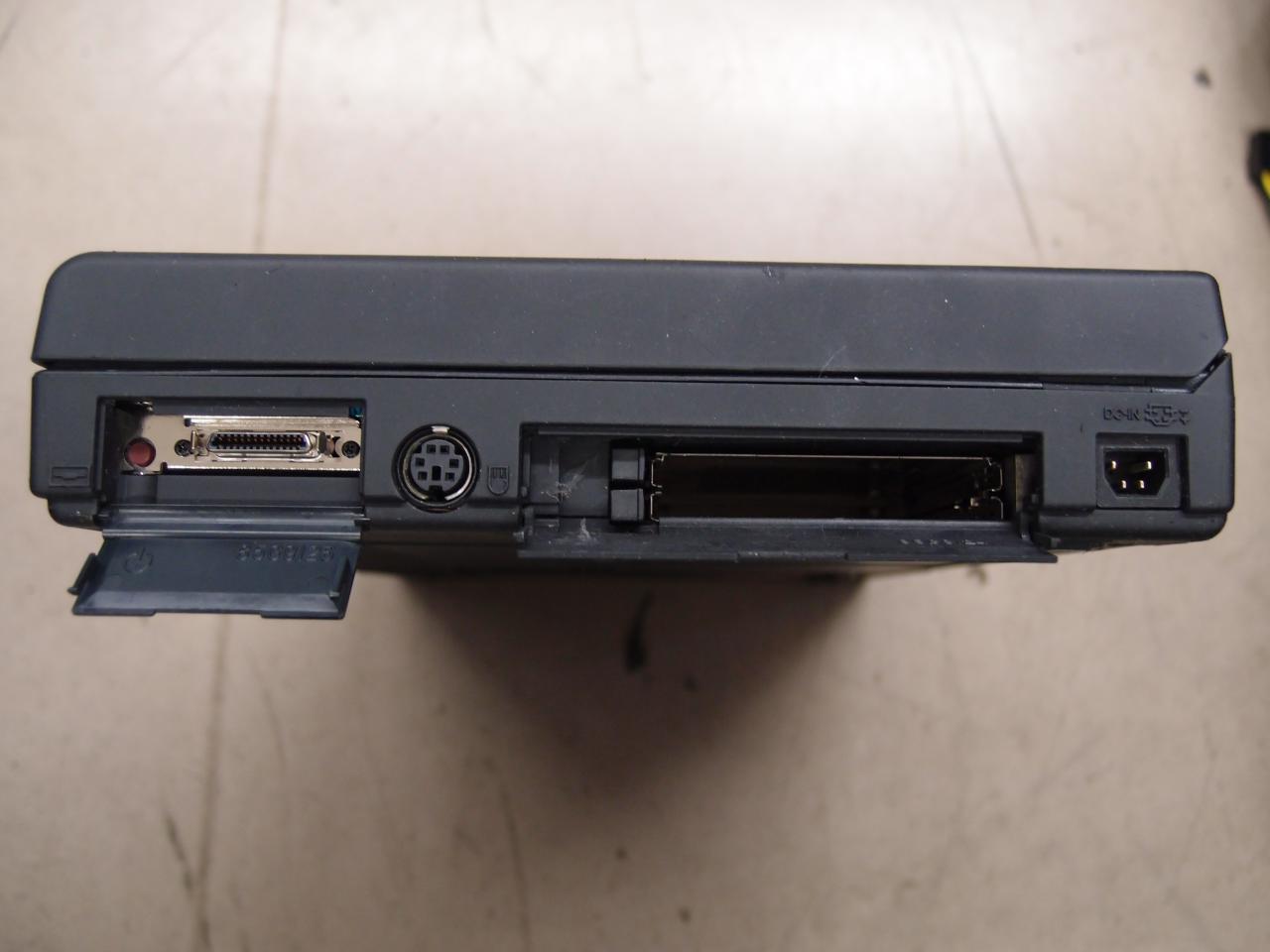

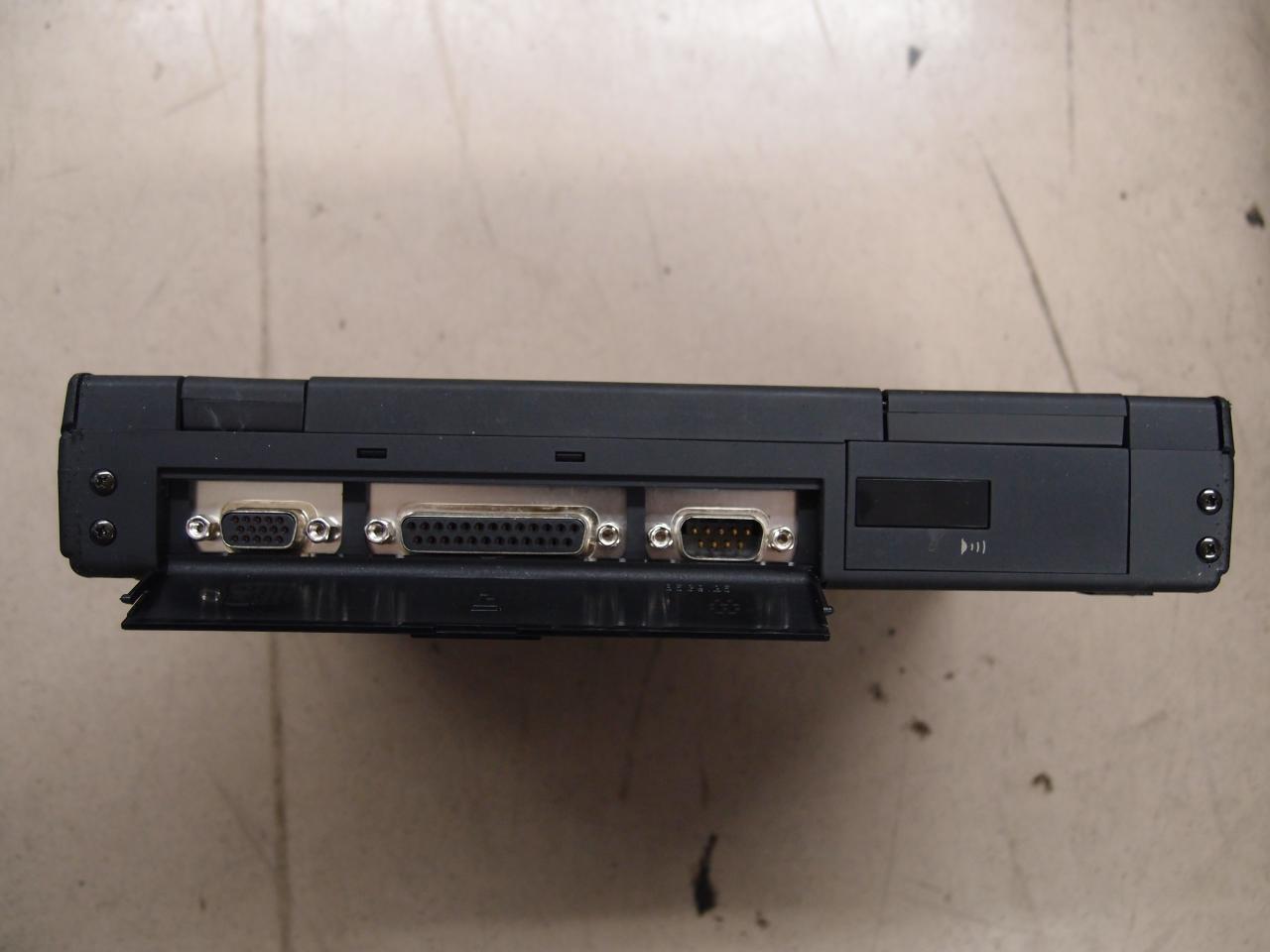

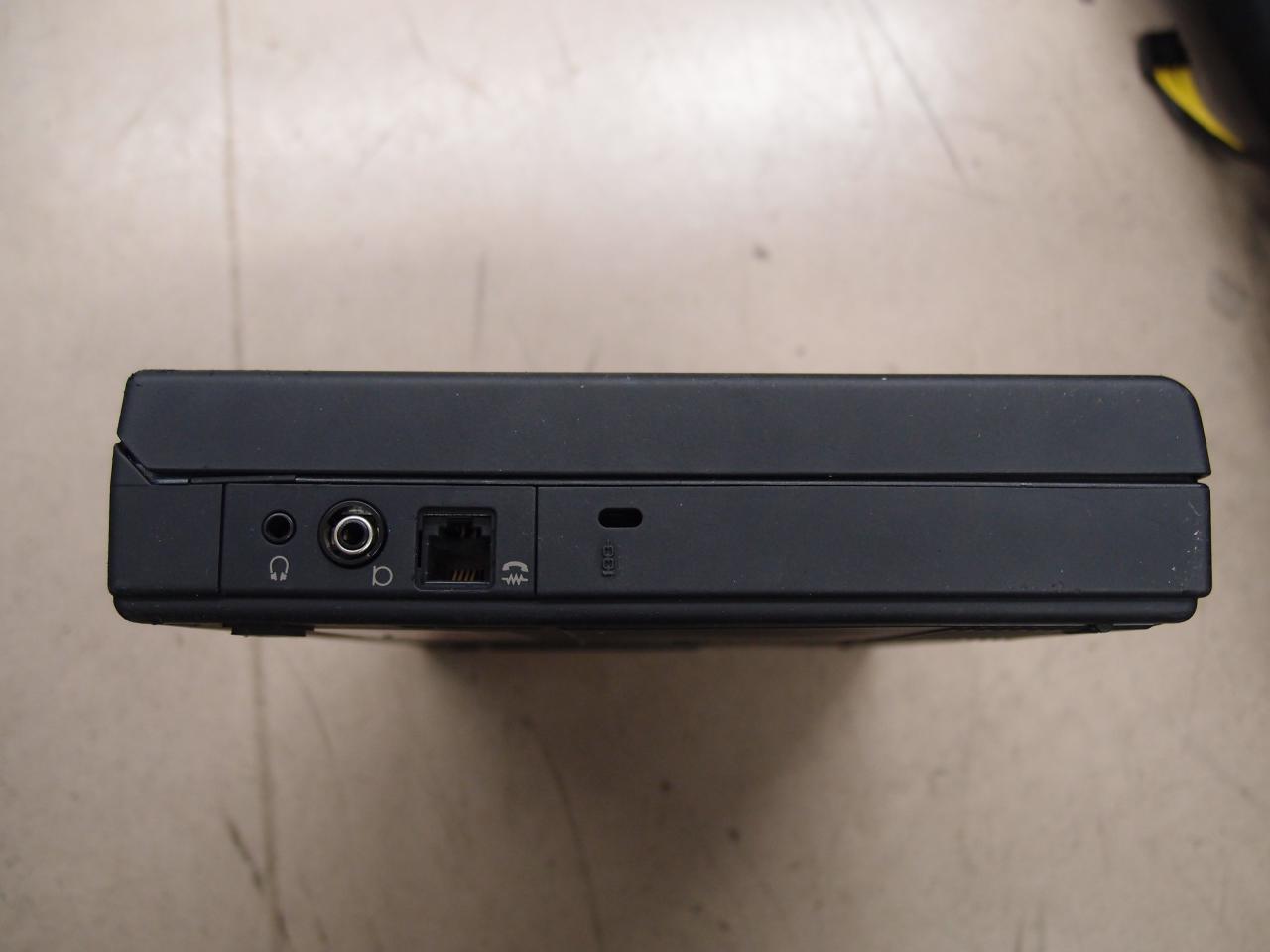

ThinkPad 530Cs case back left right

ThinkPad 535E (2606-36J)

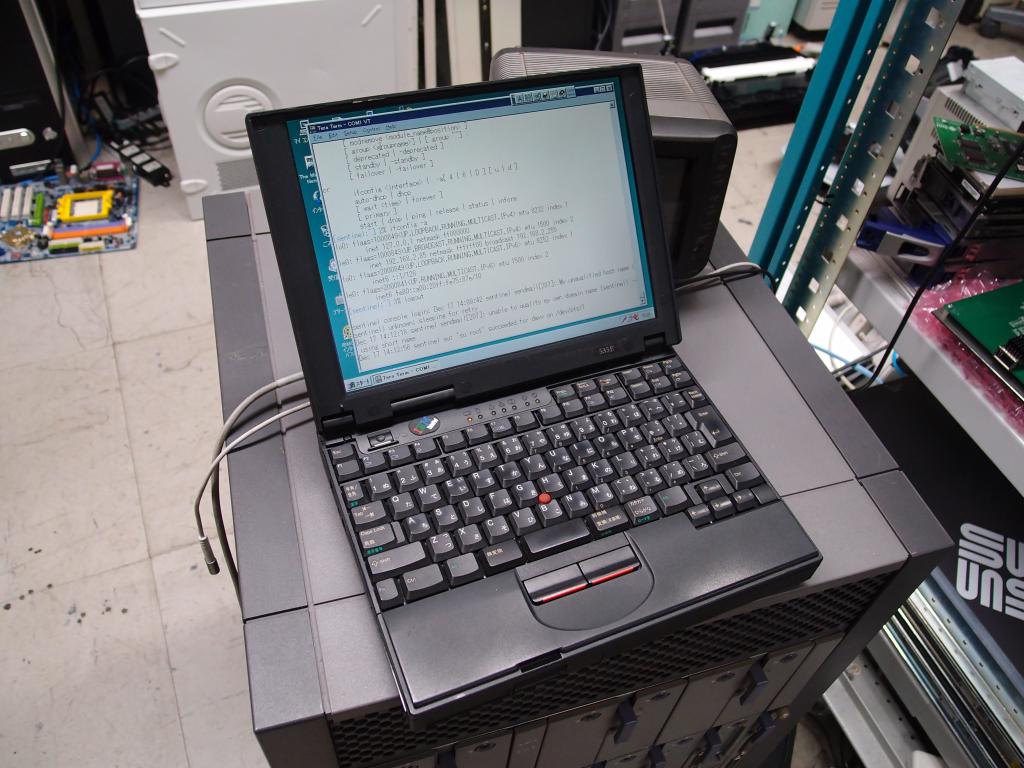

9-Jun-1997発表で、MMX Pentium-150MHz, 10.4インチTFTのノートパソコン [ibm.com].

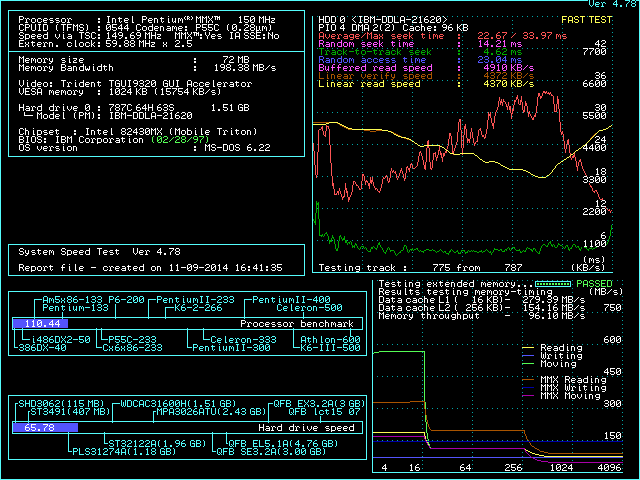

P55C (0.28 μm)をバスクロック60 MHz×2.5で動作させている。 L2キャッシュは256 KB。 チップセットはIntel 82430MX (Mobile Triton)で、グラフィックはTGUI9320/VRAM 1 MBとなっている (System Speed Testの結果)。 画面は800×600解像度のTFTだ。

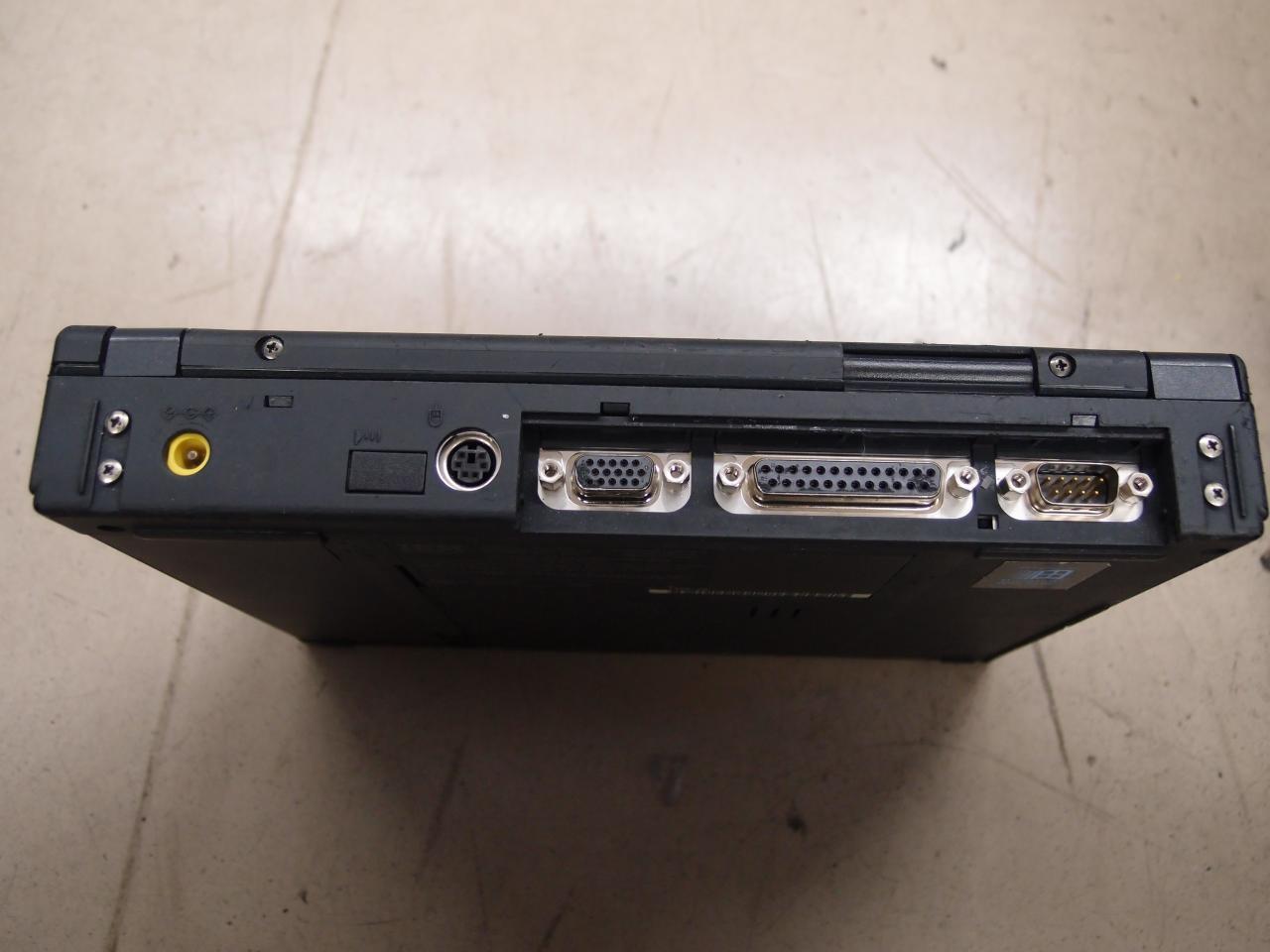

特殊形状電源コネクタを使うThinkpad 530と違い、16Vの普通のタイプの電源アダプタが使える点が便利。

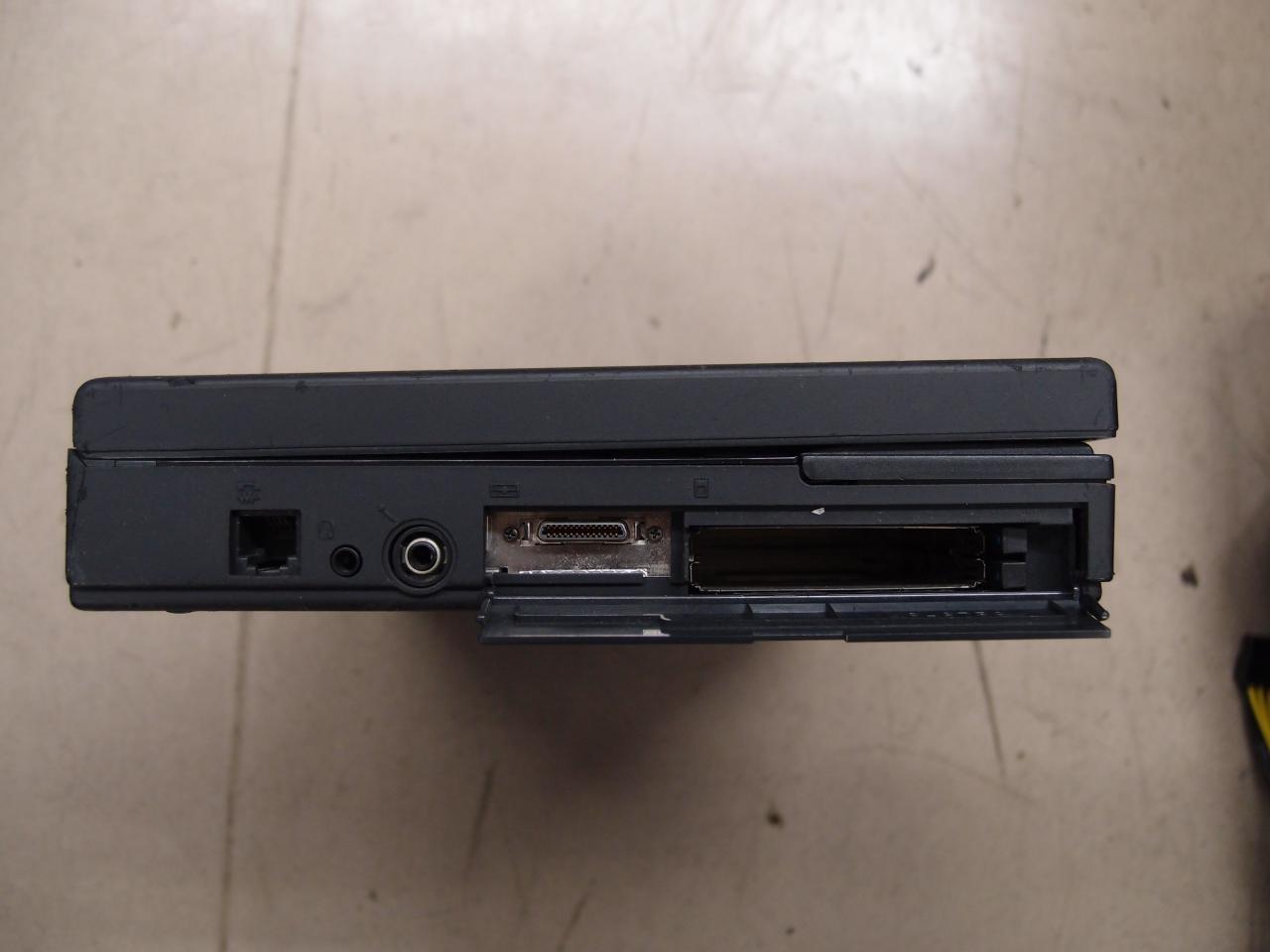

ThinkPad 535E I/O ports left

ThinkPad 310 (2600-30J)

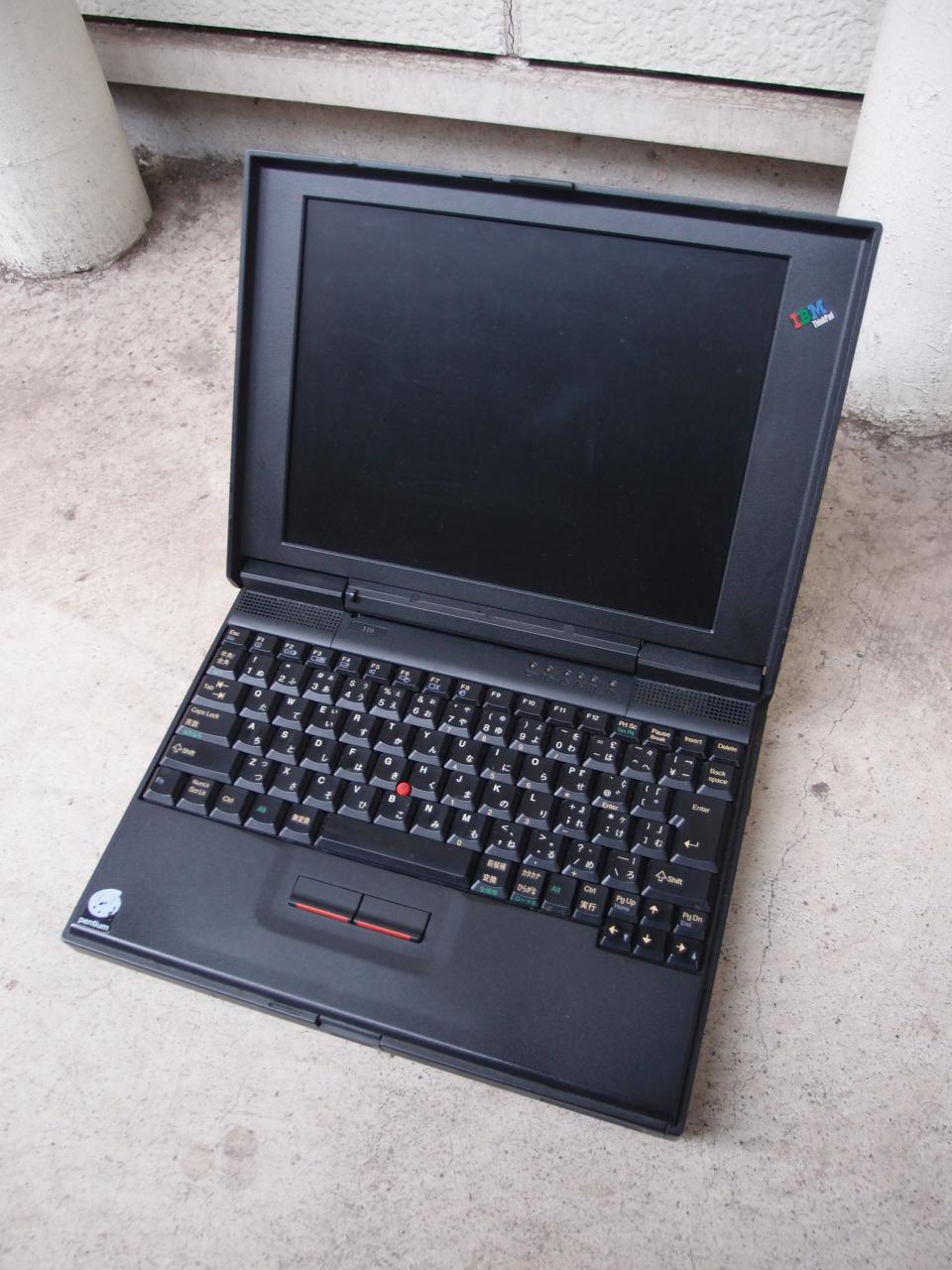

Pentium 133MHz搭載のノートパソコンで、スペック表の日付はDec-1997となっている (twbook.pdf)。 HDDマウンタがなくFDDが故障した一台と、液晶のバックライトが不良でバッテリがない一台をニコイチした。 800×600のTFT液晶搭載。

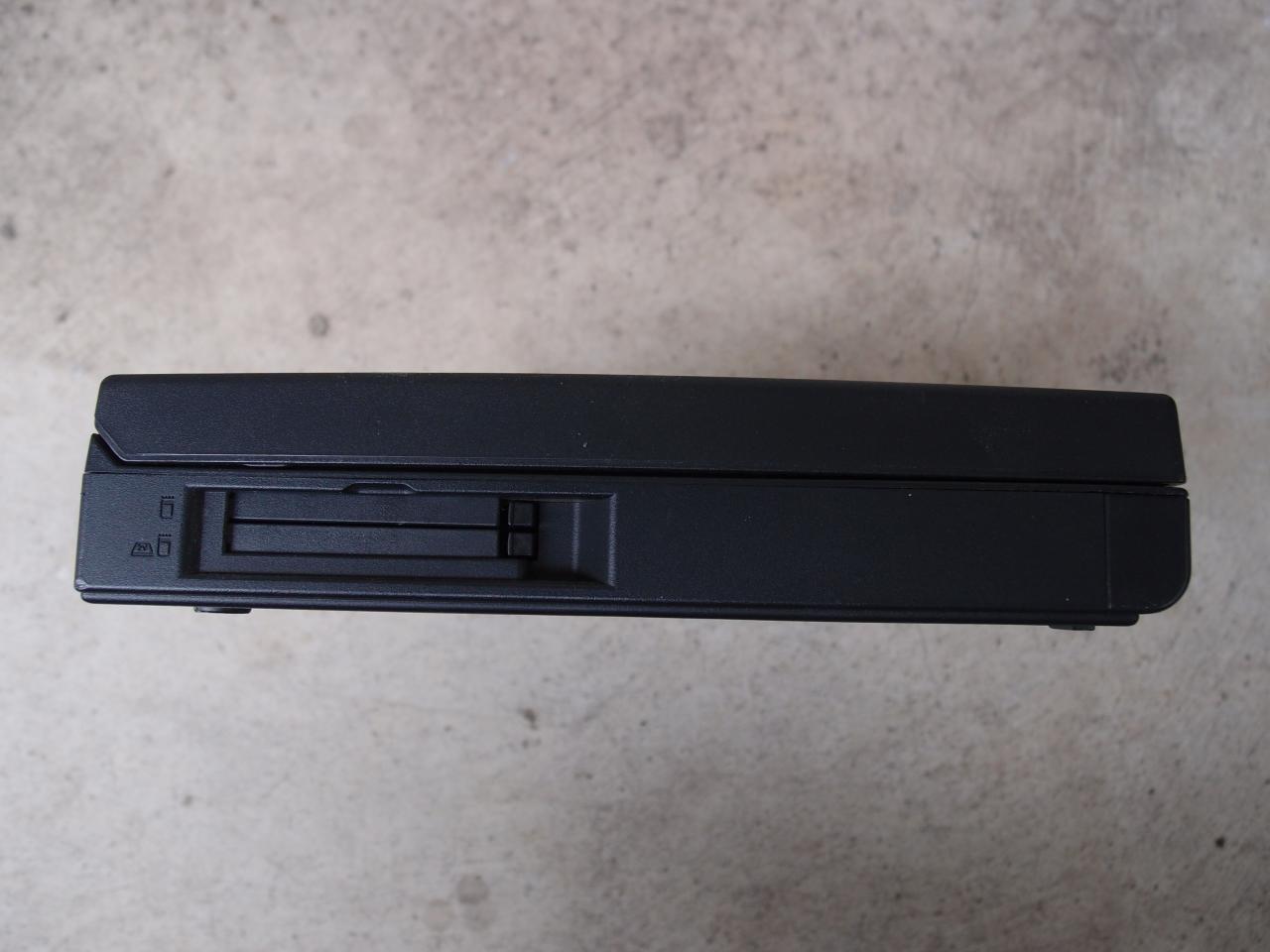

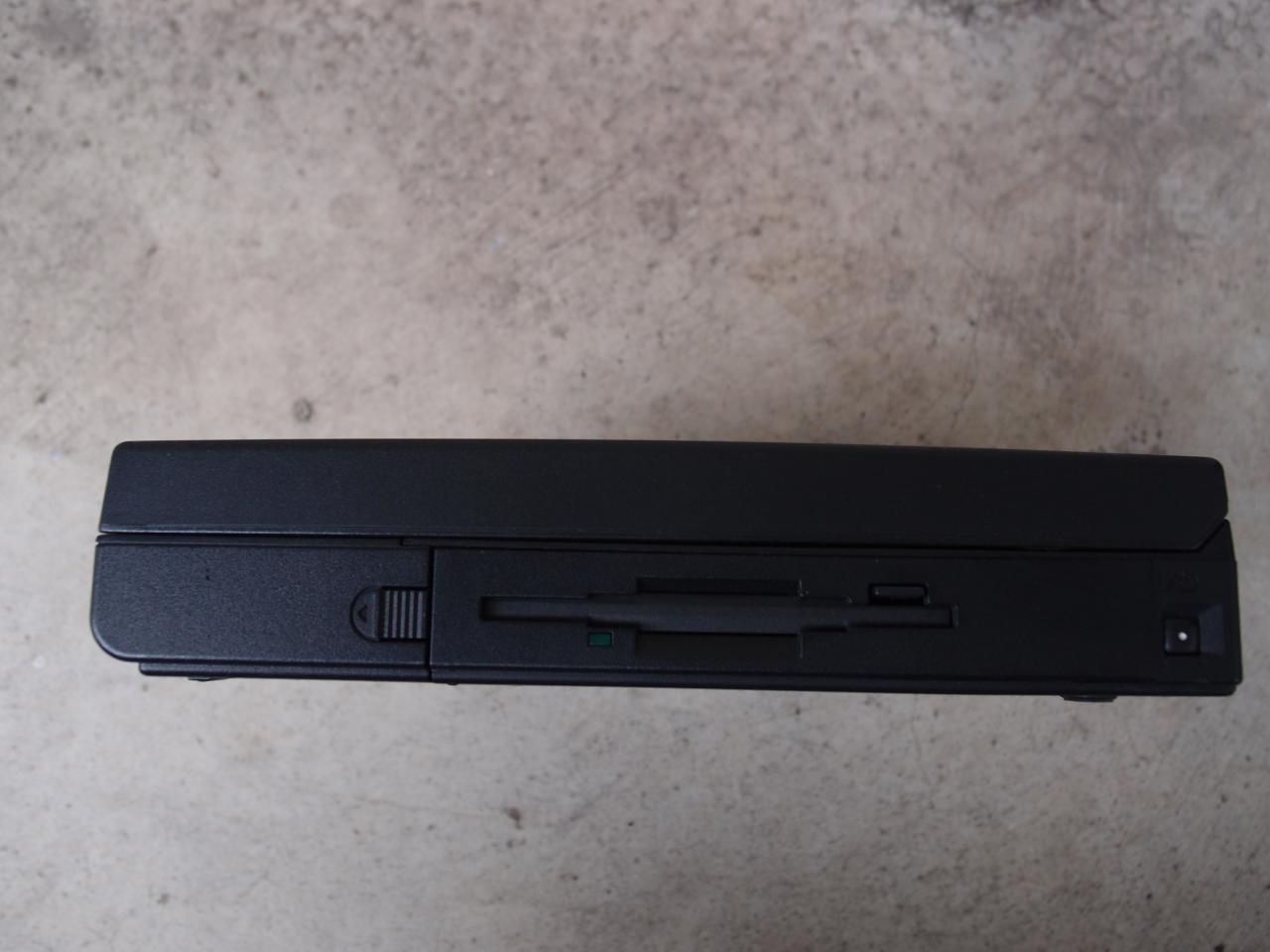

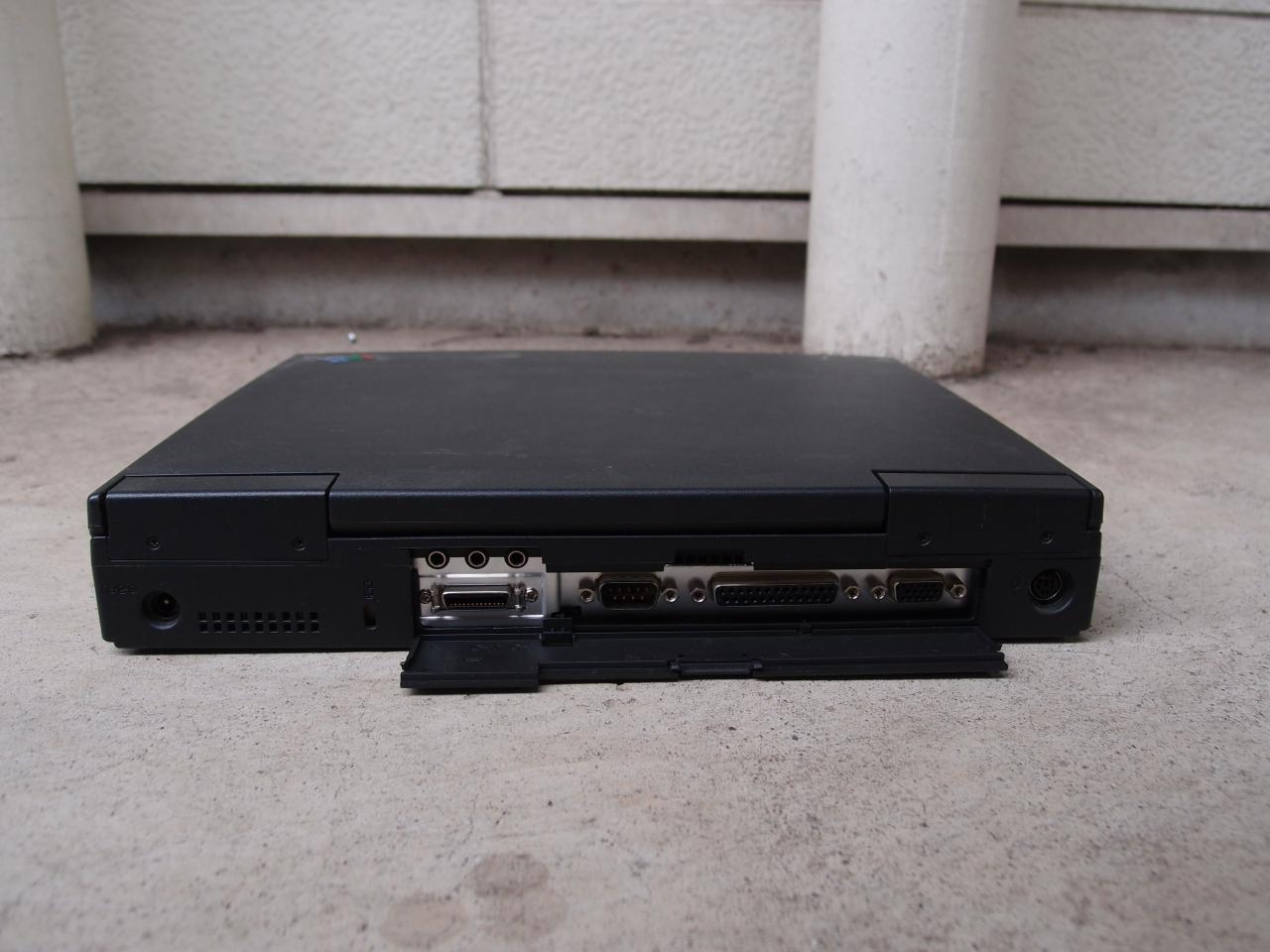

IBM ThinkPad 310 (2600) I/O ports Left Right

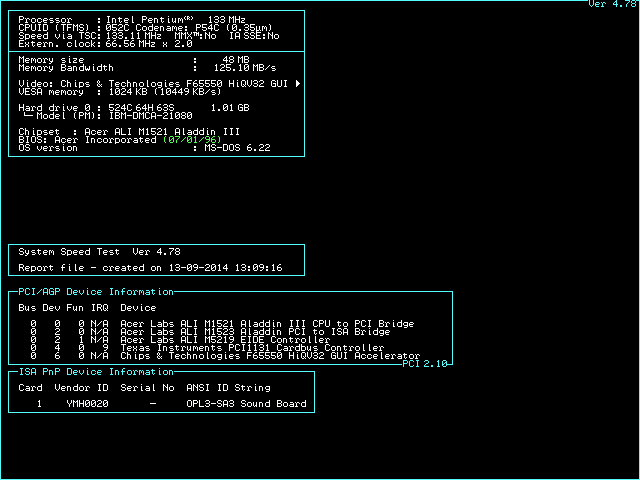

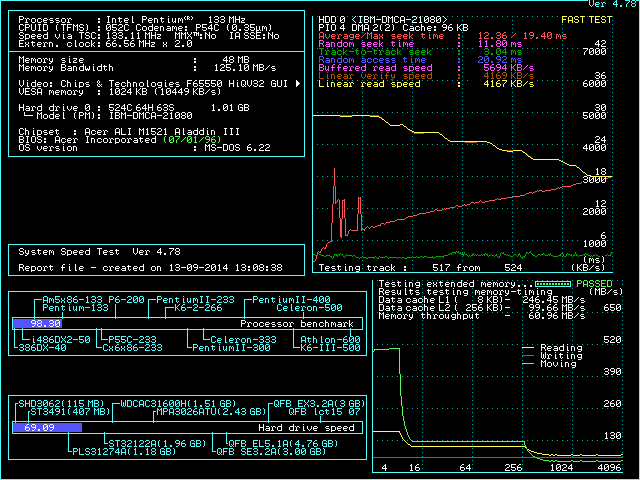

BIOS SetupがIBMのEasy-Setupではないので、IBM製ではないのではないかと疑っていたが、BIOSのベンダーがAcerになっているのでOEMということで確定だ。 チップセットはALI M1521 (System Speed Testの結果 接続デバイス一覧)。 作りはしっかりしていて、他のIBMラップトップと遜色のない仕上がりになっている。 CMOSバッテリは標準品のCR1220を使えるのもIBM製のものとの違いだが、このバッテリを交換するためにはシステムボードを完全に取り外さないといけない。 電源も他の同世代のThinkPadと異なり19V。

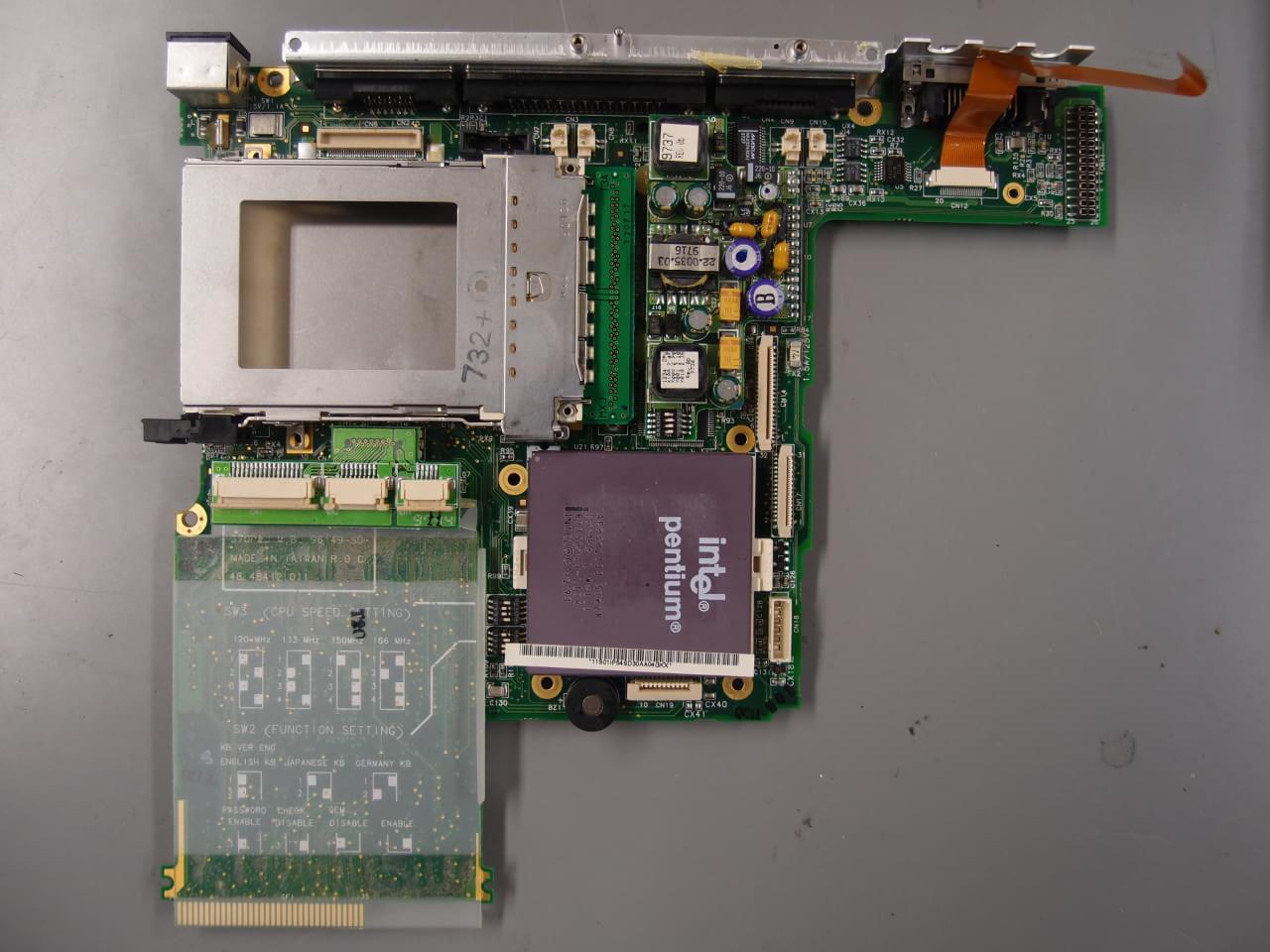

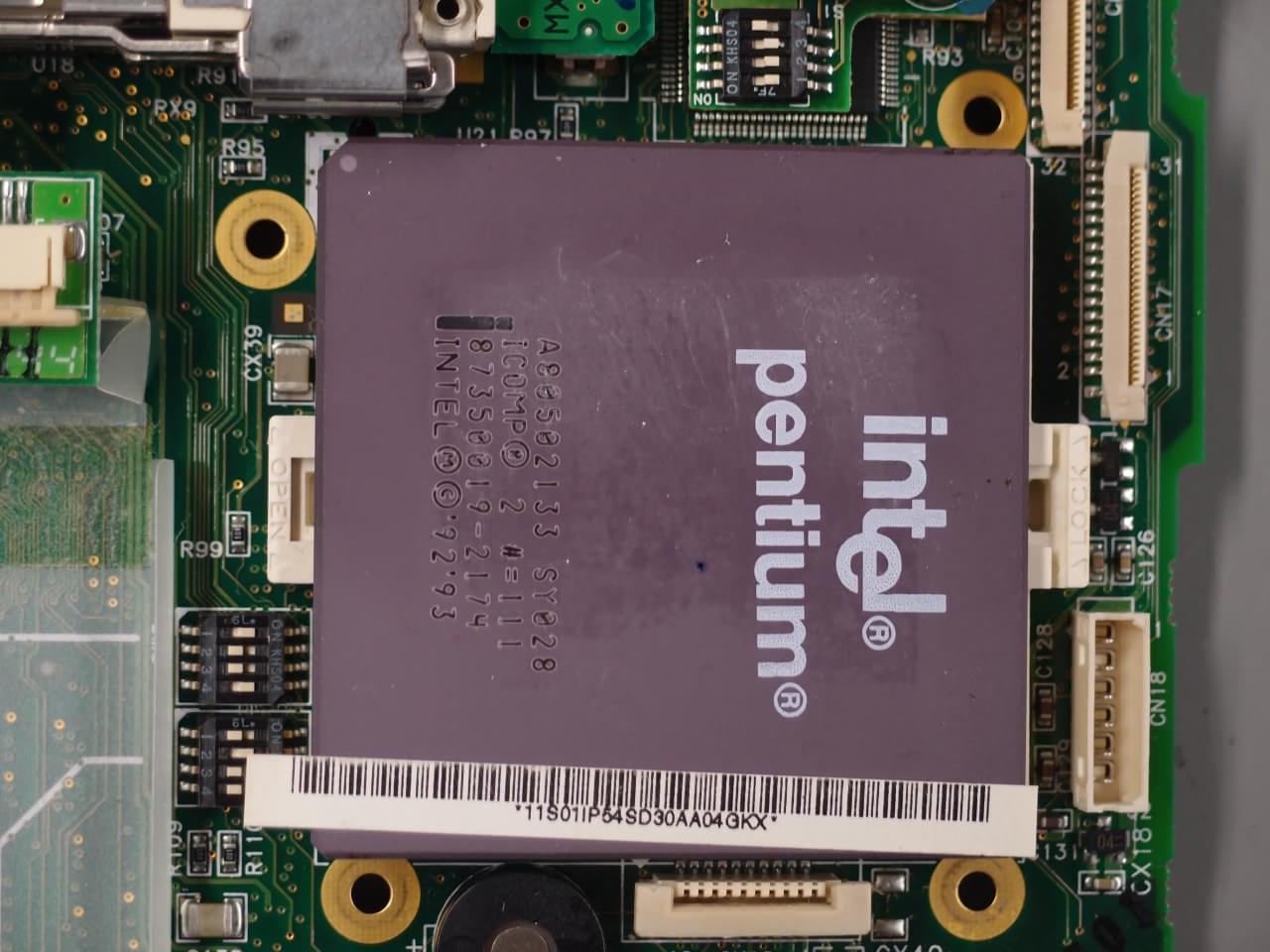

システムボード(11J8581)上のCPUはソケット式で、交換可能になっている。 以前K6をこの機種で使っていると言っている人を見たことがあるような気がする。 搭載されていたCPUのS-SpecはSY028で、Mobile Pentium 133 MHzである。 なお、排気口は目立たないが、ファンを搭載している。

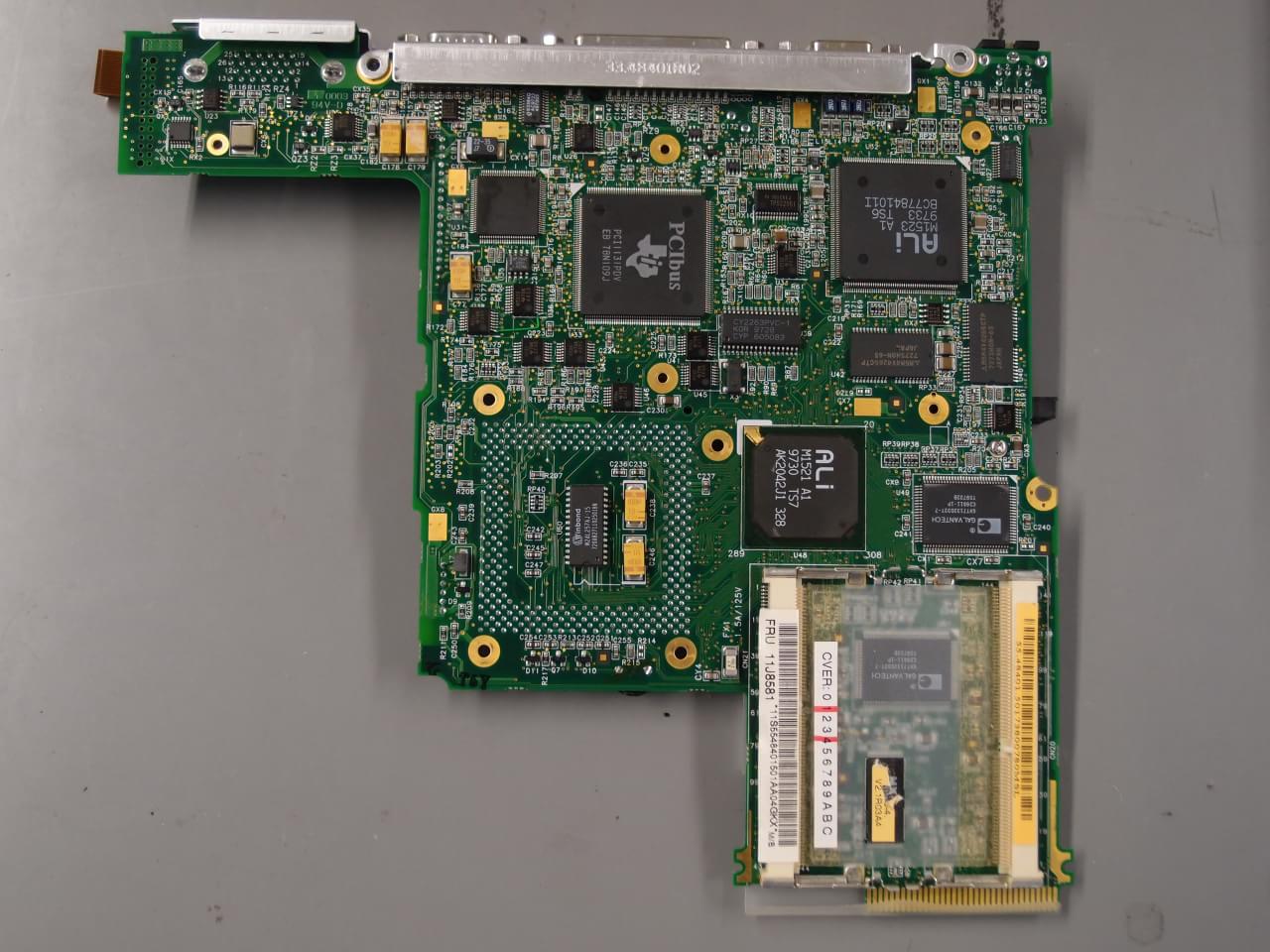

IBM 11J8581 ThinkPad 310 System Board Component Side IBM 11J8581 ThinkPad 310 System Board Solder Side Intel Mobile Pentium 133 MHz (SY028)

ThinkPad 345C (2610-FJF)

IBMのマーケティング資料 [ibm.com]によるとIntelDX4 75MHz搭載でTFT搭載、オーディオはビープオンリーで、少なくともカナダでの発表日は12-Sep-1995となっている。

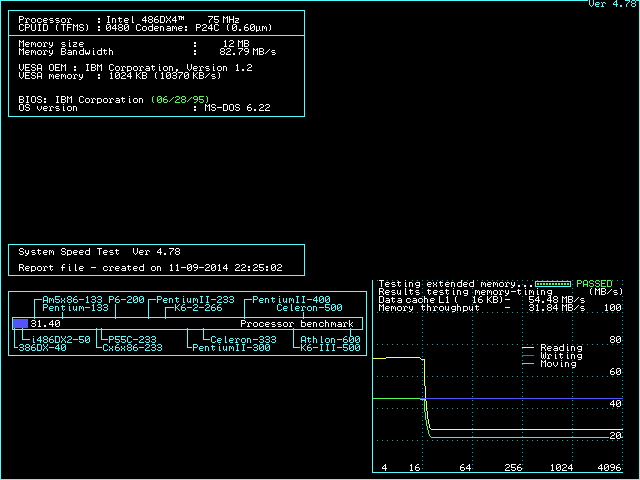

番号が近いThinkPad 310 (2600-30J)はAcer製なのに対し、こちらは見た感じではIBM製で、BIOS SetupもEasy-Setupを採用しているし、ビデオ回路もIBM製の純VGAなのではないかという感じがする (System Speed Testの結果)。 電源も他のThinkPadと同じ16 Vが使える。

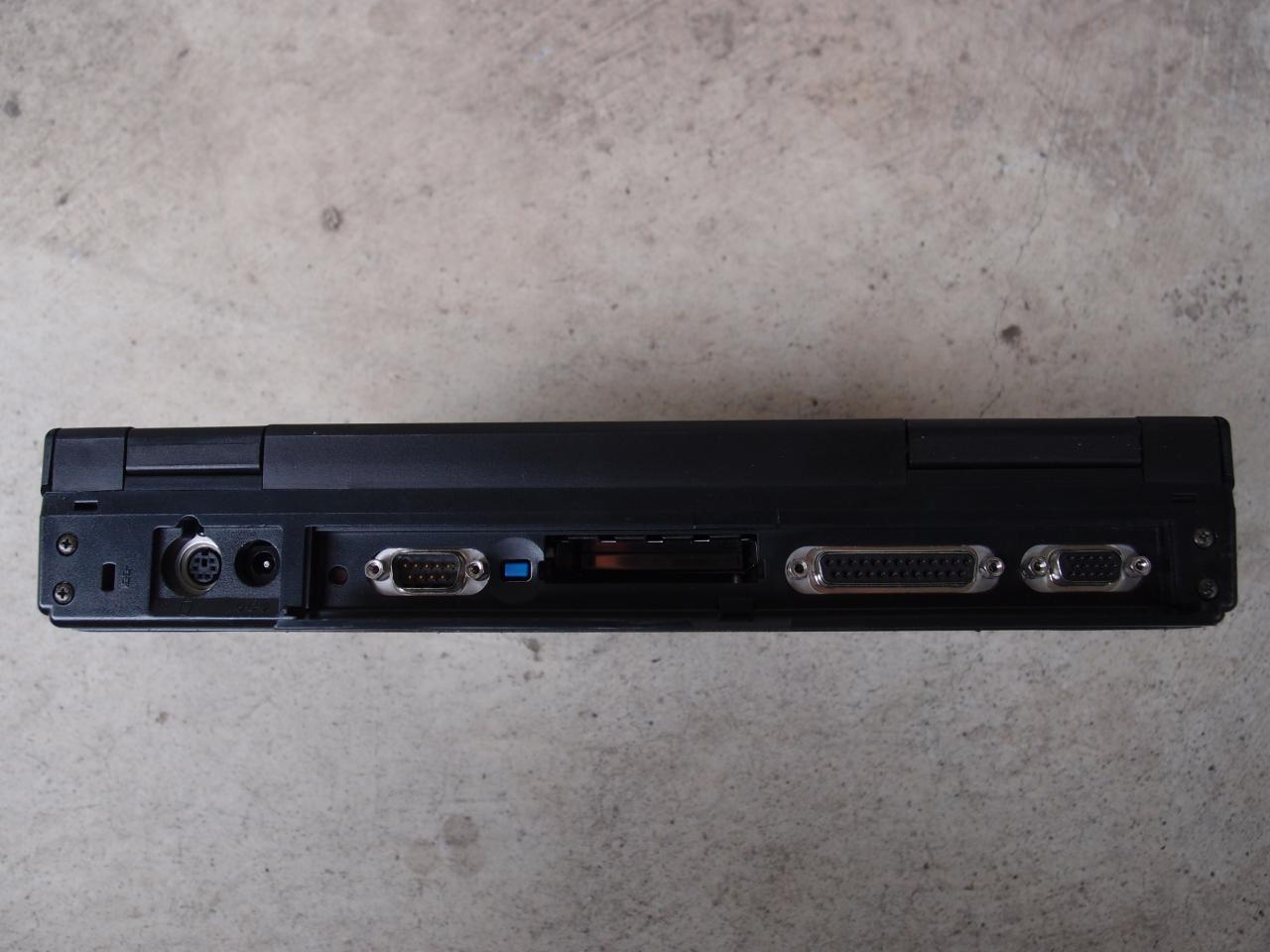

PCMCIAスロットがI/Oポートと同じく裏側の蓋の中に、1スロットだけ存在する。 1スロットでも、タイプ3のカードが装着できるようになっている。

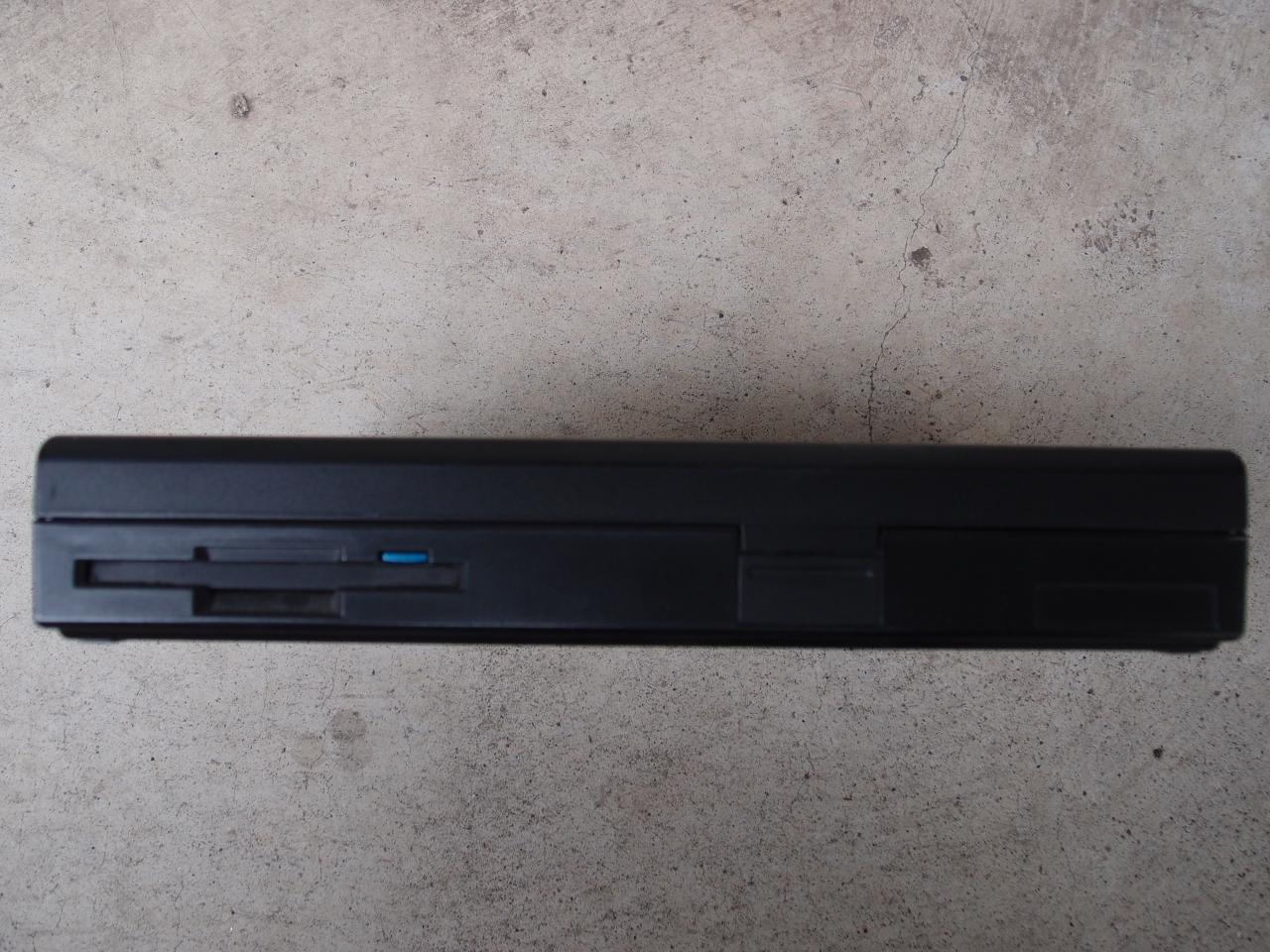

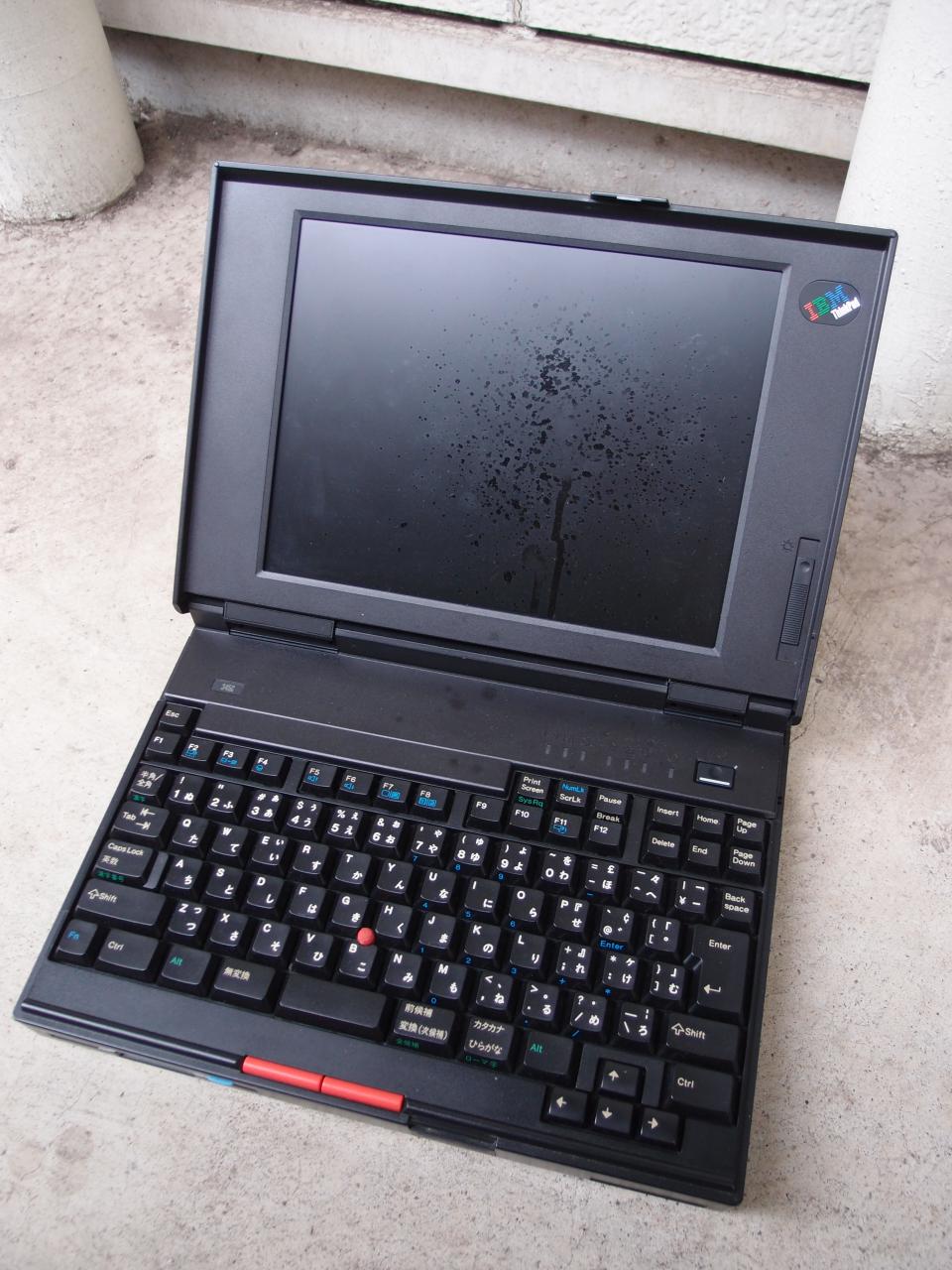

IBM ThinkPad 345C (2610-FJF) FDD is on the front PCMCIA slot on the I/O panel on the back

Personal Computer 300GL (6282-81J)

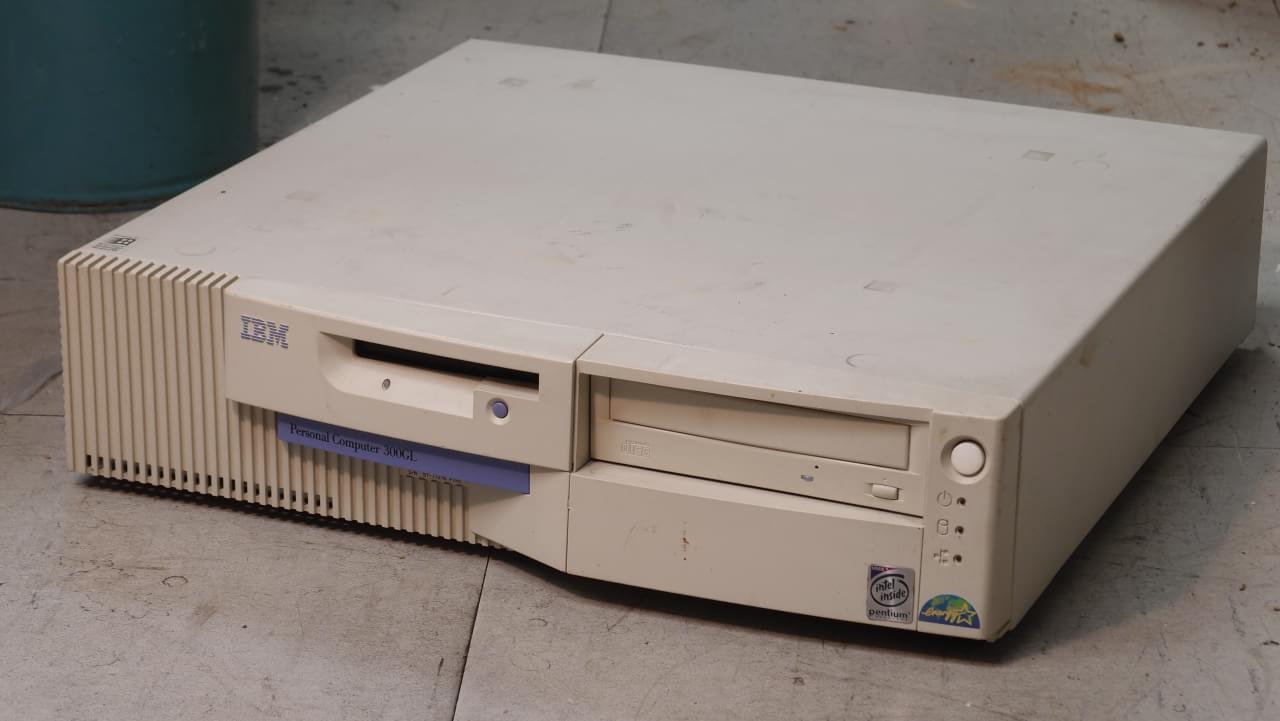

1997年10月発表の、MMX Pentium 166 MHz (SL27K)搭載横置きデスクトップ [ibm.com]。 サウンド機能を搭載していないが、代わりにISA接続のEthernetコントローラCrystal CS8920A-CQをマザーボードに搭載している、企業向けのパソコン。 IBMのページには32MB SDRAM DIMMメモリーを標準装備と書いてあるが、回収した段階では3.3 V EDO 60 ns 168 pinのモジュールが1枚刺さっていた。

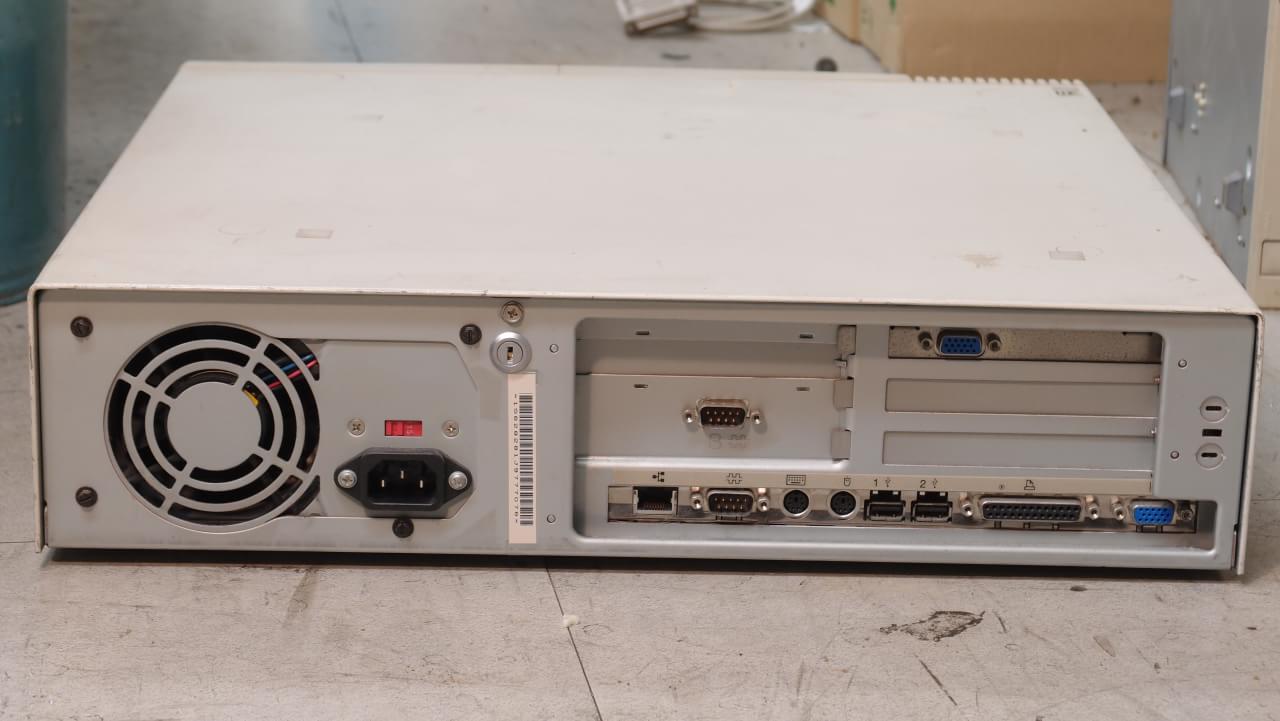

PC300GL 6282-81J 背面

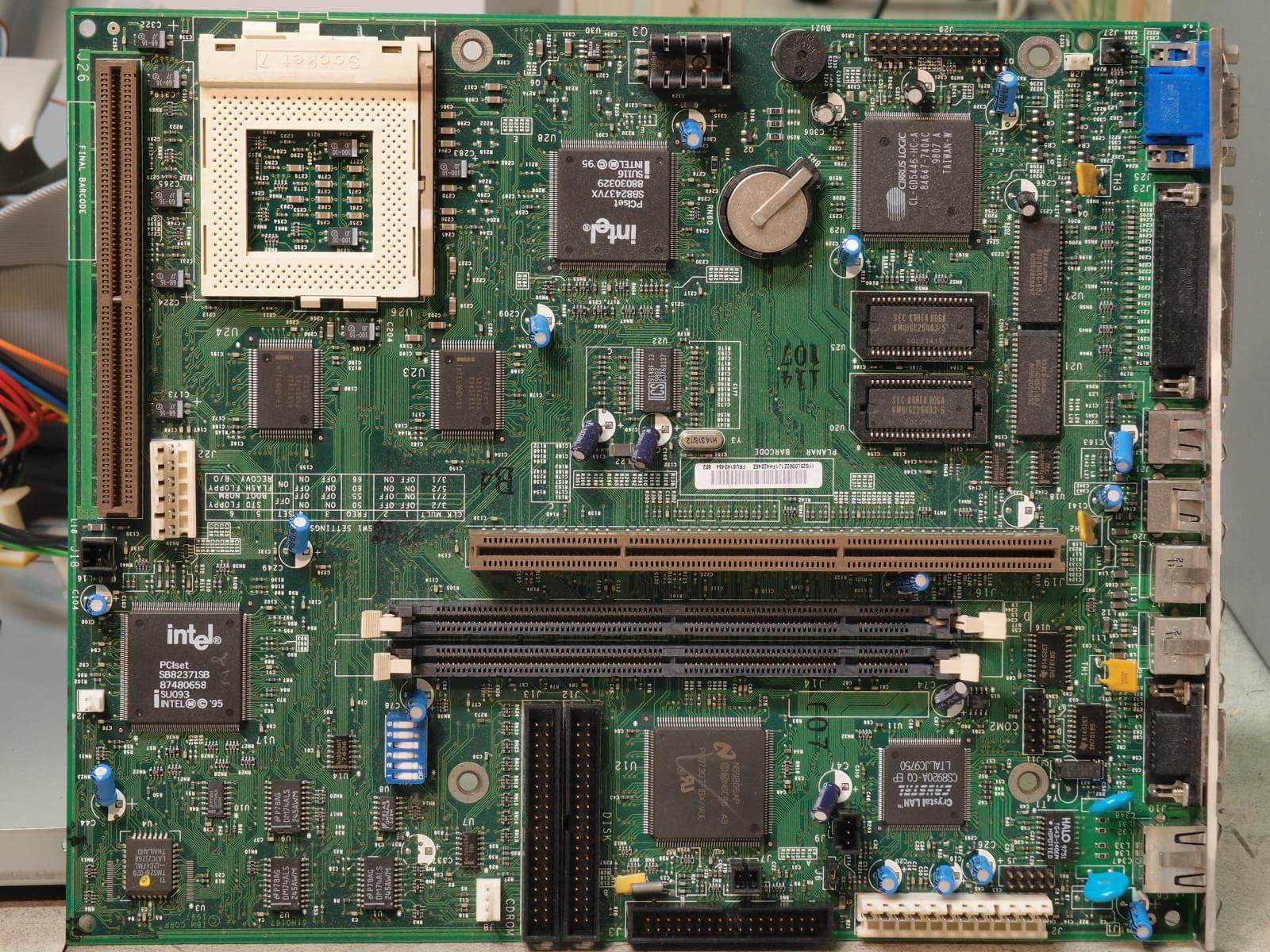

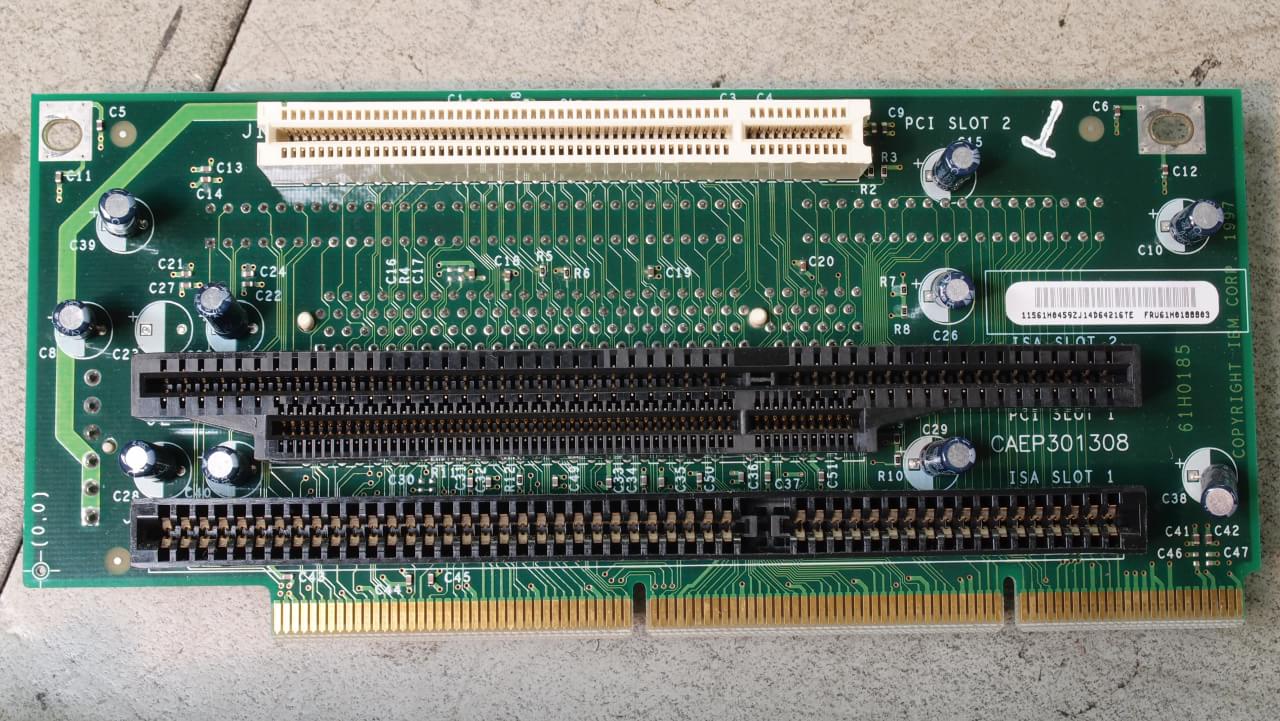

マザーボードはIBM製で、FRU 61H0454。 Socket7で、チップセットはIntel 430VX、グラフィックコントローラはCL-GD5446-HC-Aが搭載されているが、PCIバスにMatrox Millenium 2が載っていたので使われていなかった。 さすがにシーラスロジックでは何をするにも遅すぎたのだろう。 拡張バス用のライザーボードFRU 61H018803に使われている黒いISA/PCI混合コネクタが珍しい形状のものだった。
6282-81J motherboard (FRU 61H0454) PCI/ISA riser board (FRU 61H018803)

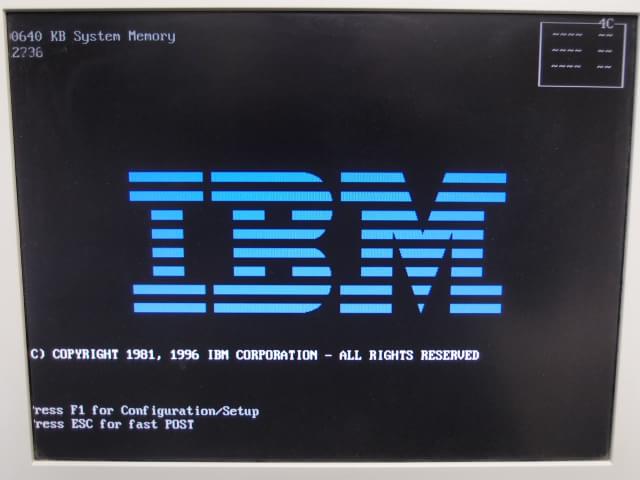

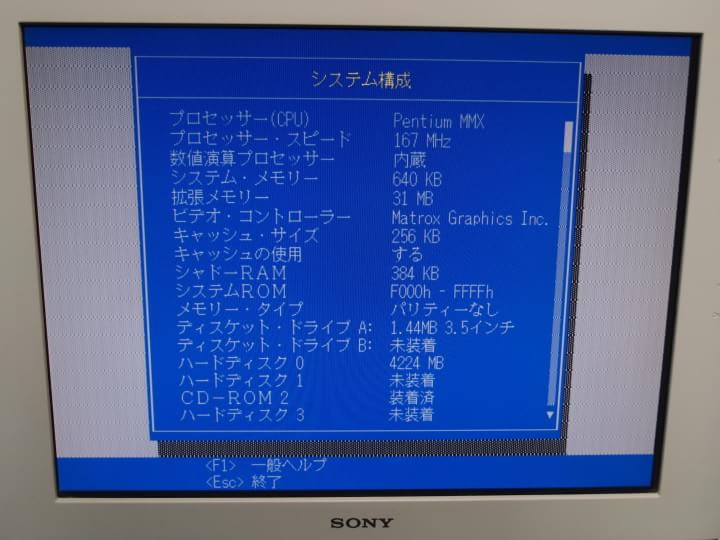

BIOSはIBM製で、日本語PC-DOSやOS/2で見慣れたフォントで日本語表示してくれる。 BIOSから見るとシステム・ボード番号87U7U0D726P, BIOSはNDKT23AJPだった。

boot screen on the IBM PC300GL 6282-81J Hardware inventory on PC300GL 6282-81J

最新のBIOSとReadmeは以下アドレスに存在する:

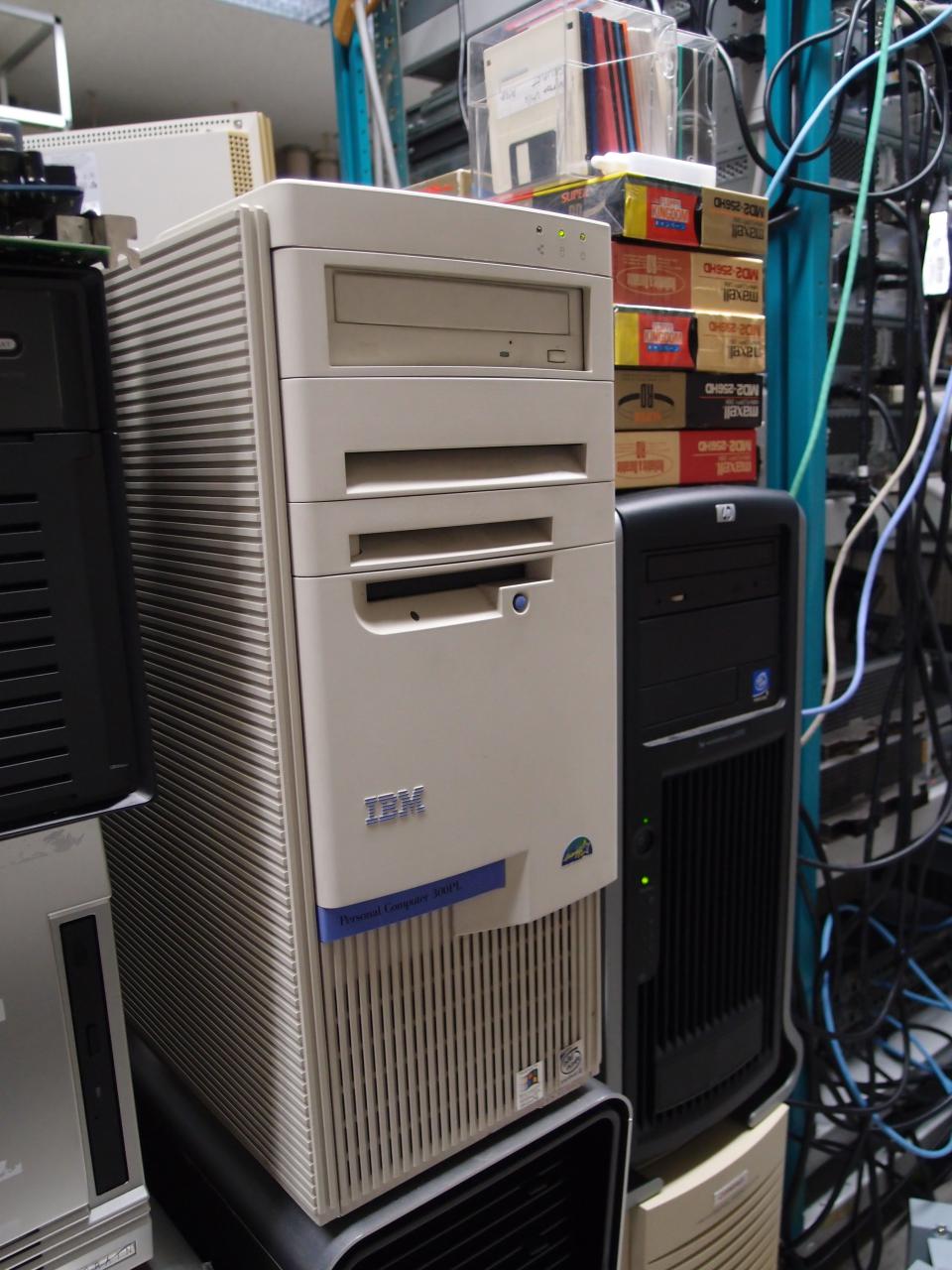

Personal Computer 300PL (6892-5BJ)

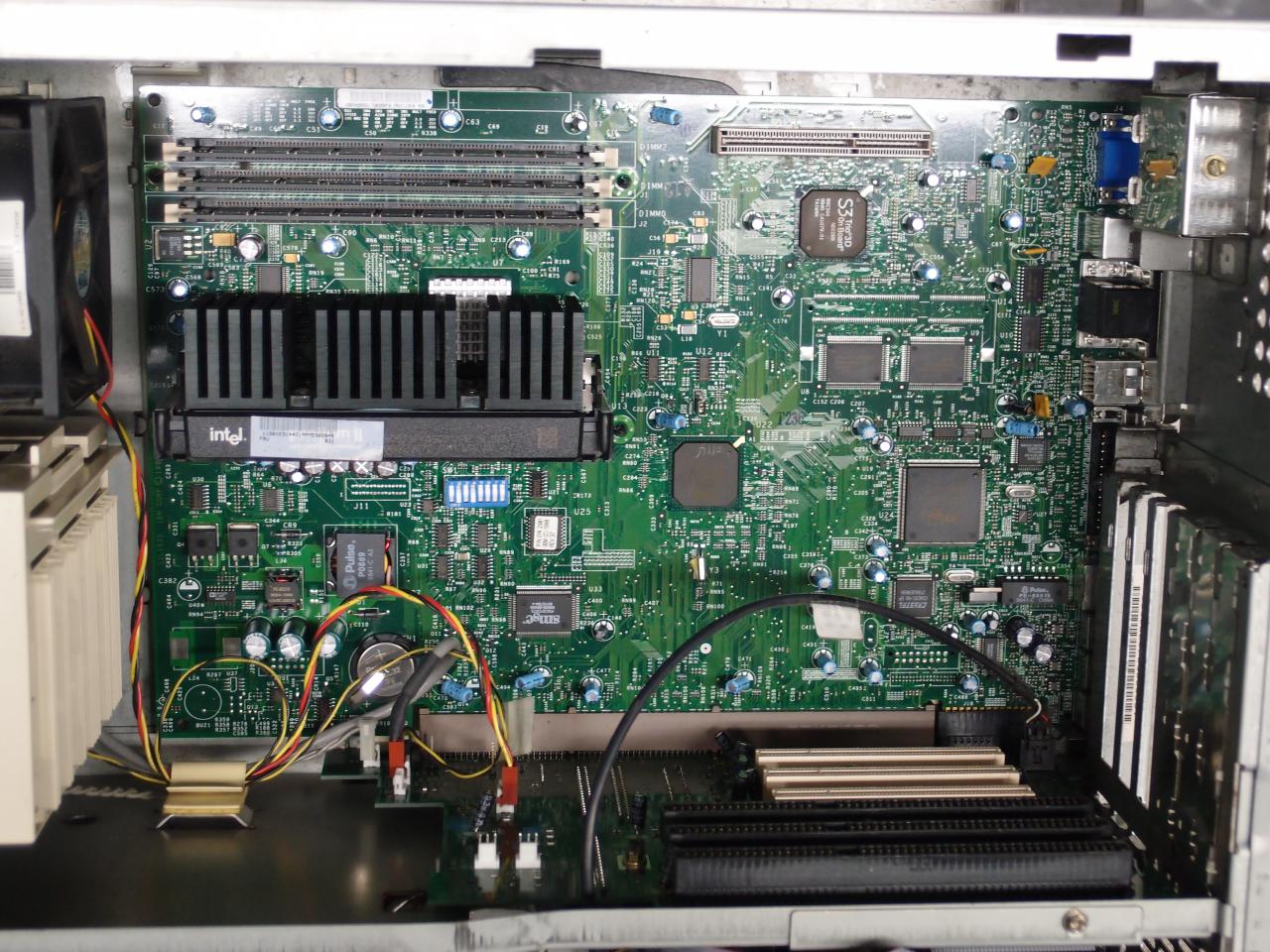

440BX+Pentium II 450MHzという何かと互換性の高い構成のパソコン。 出荷開始は18-Sep-1998で、定価は¥468,000 [ibm.com]。 IBMの製品でPCとつくのはこれが最後と思われる。 BIOSはIBM製で、日本語表示ができ、このときフォントはPC-DOSと同じものである。

メモリは元々ECC Unbuffered PC100のものが入っていた。 BIOSの更新履歴を見たところ「512MB DIMMを刺すと起動しない」という問題が修正されているらしいので、試しにECC Registered PC100 512MB (256Mb×16)を刺してみたところ、起動しなかった。 それはそうか(チップセットの制約で、440GXならいけるが、440BXではダメ)。

Adaptec AHA-2940UWを使い、SCSI HDDで運用している。 OS/2 Warp 4.0で使っている。 Linuxを動かした場合の構成情報

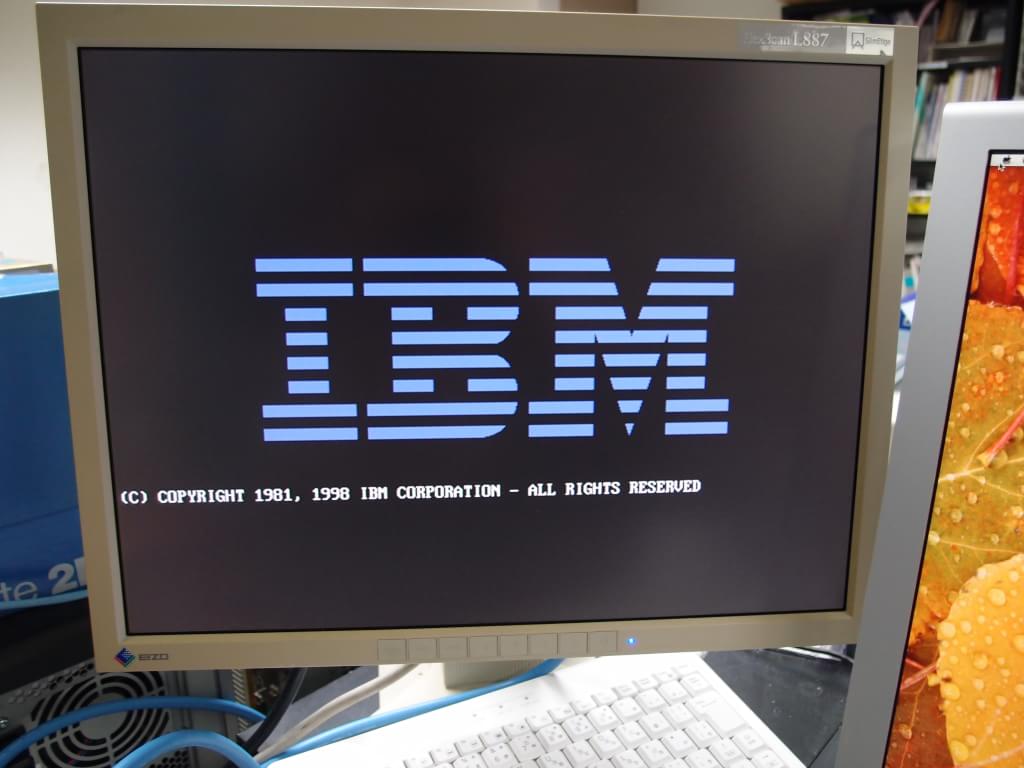

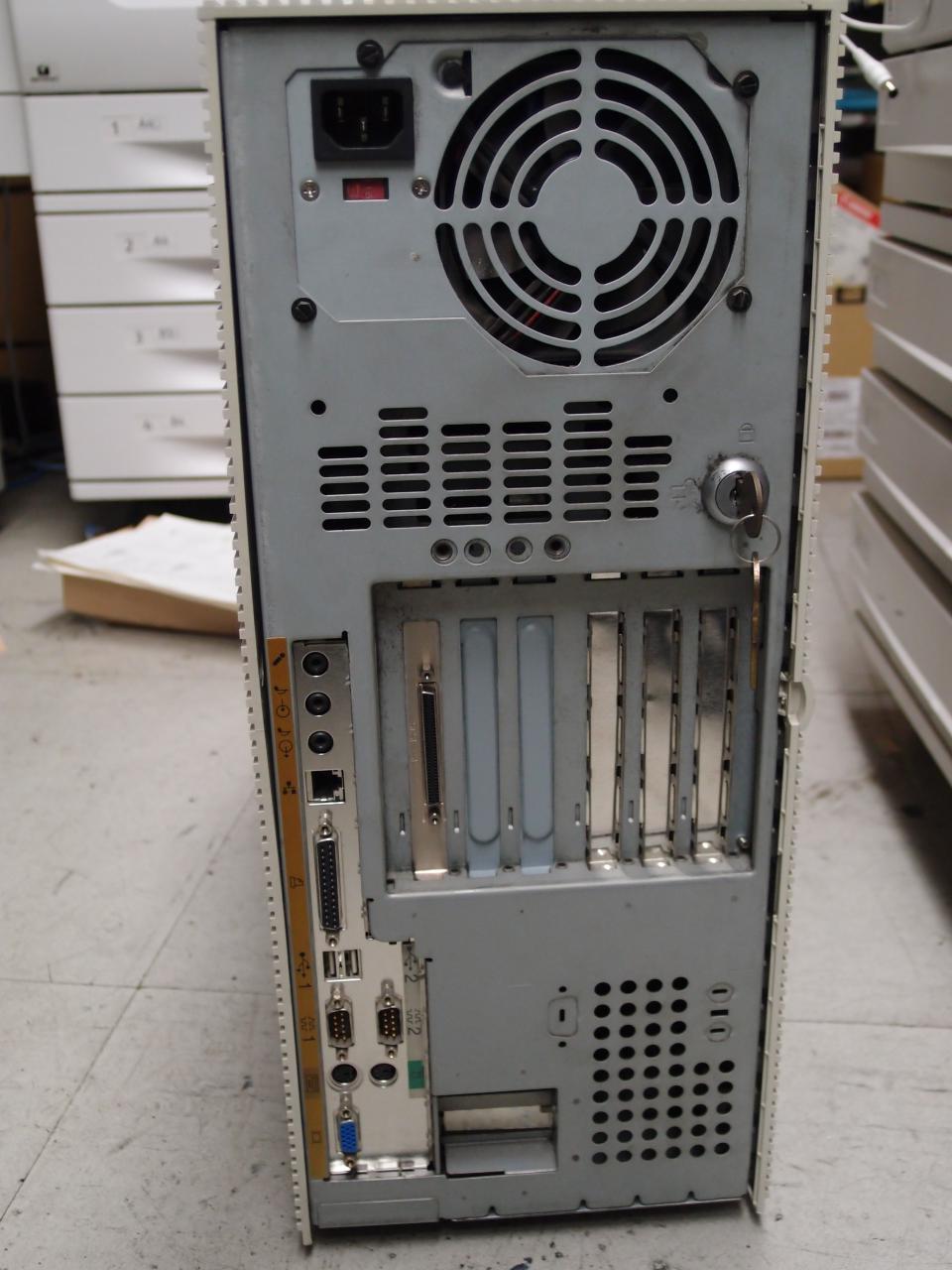

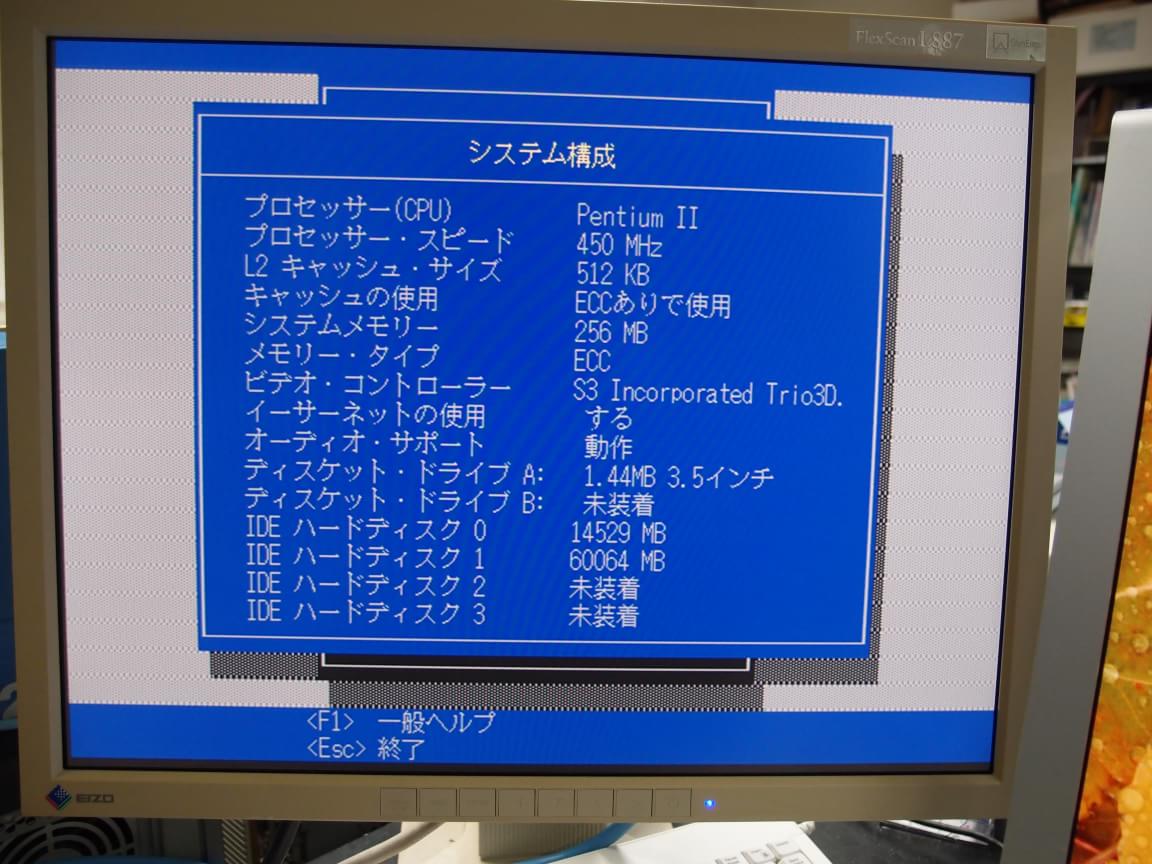

IBM PC 300PL (6892-5BJ) IBM PC 300PL (6892-5BJ) IBM PC 300PL (6892-5BJ) Startup splash screen on IBM 6892-5BJ Hardware inventory screenshot of IBM 6892-5BJ

ThinkPad 600X (2645-5FJ)

Easy-Setup搭載のThinkPad。 電源ボタンもスライド式で、古いThinkPadの伝統を受け継いでいる。 プロセッサはPentium III 650 MHz with SpeedStep Technology。 グラフィックチップはNeoMagic MagicGraph 256ZX (VRAM 4 MB)。 このモデルは2000年1月19日発表で、光学ドライブを内蔵している [ibm.com]

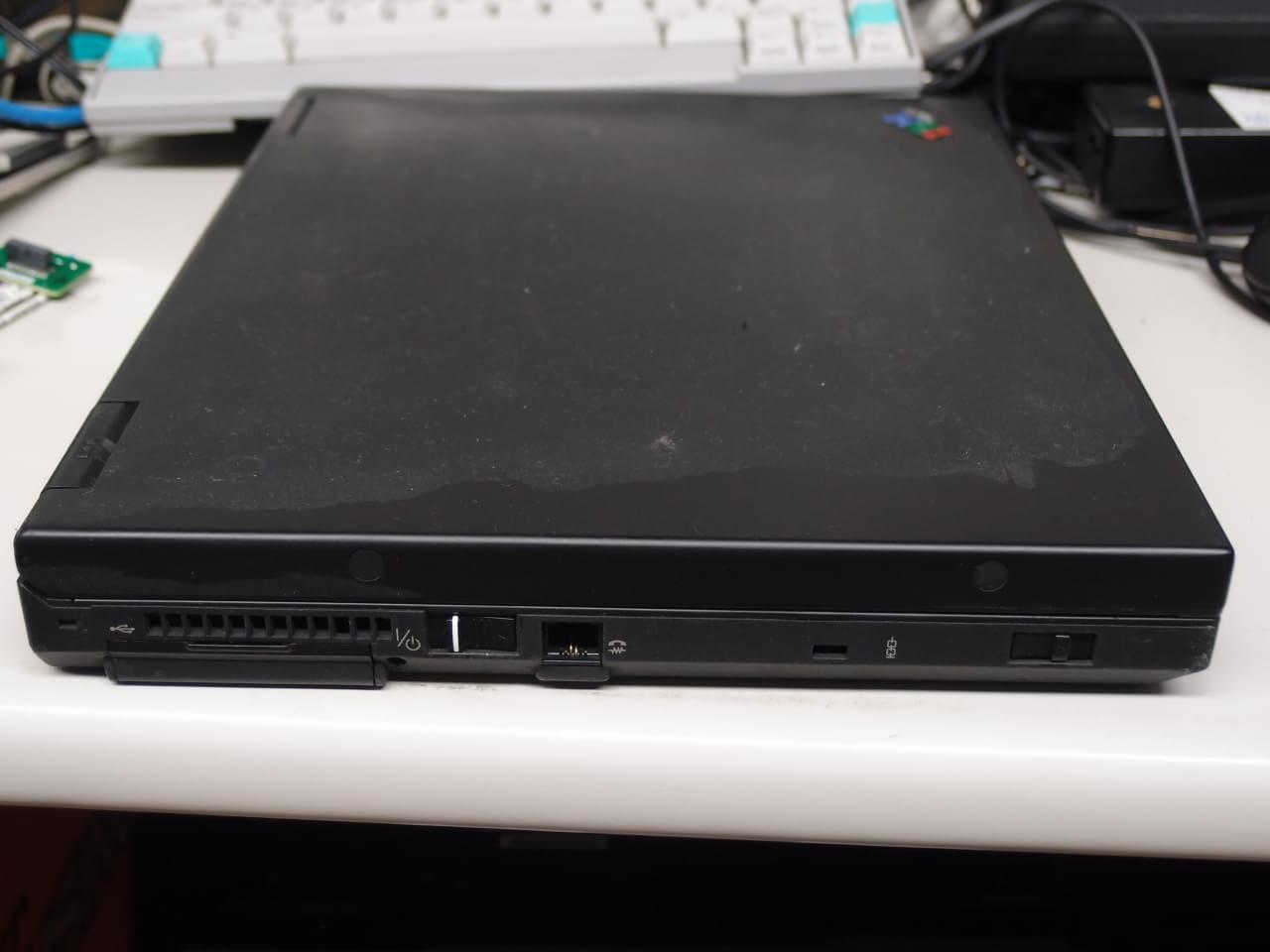

I/Oポート目隠しが柔らかい素材で作られており、力をかけすぎて破損、ということが無いようになっている。 USBは左側面に1ポートある。 Ethernetは内蔵されていないため、PCMCIAで対応する必要がある。 FDDも外付けで対応する必要がある。

液晶裏側のケース表面がベトベトになってきていたため、該当箇所を無水アルコールで磨き、埃が付着しないようにした。 全体を磨けば見た目は改善されるはずだが、あまり拘っていないので現状そのまま。

OS/2 Warp 4.0日本語版の対応ハードウェアに型番が載っている。 というわけで、OS/2 Warp 4.0日本語版で利用している。

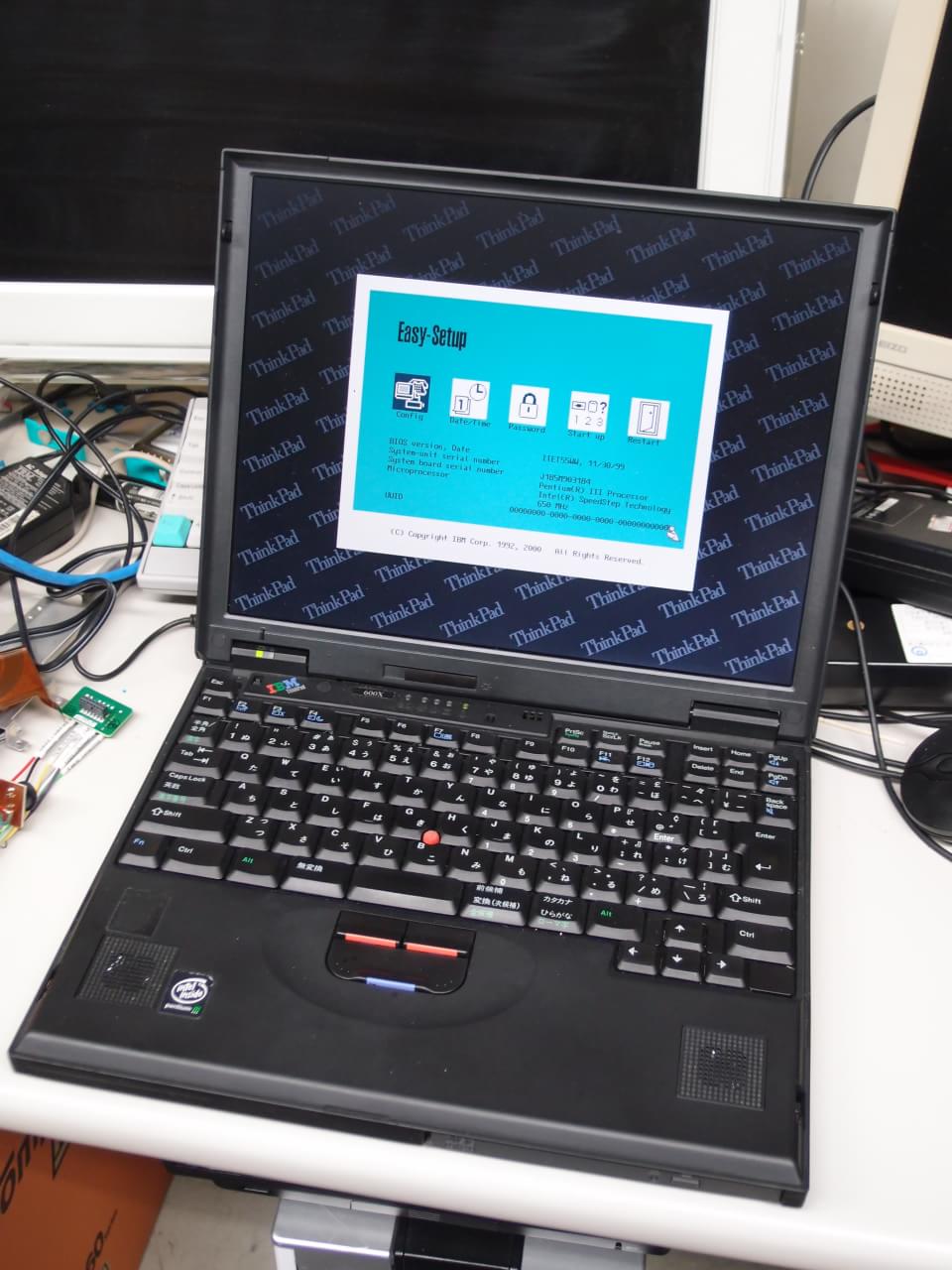

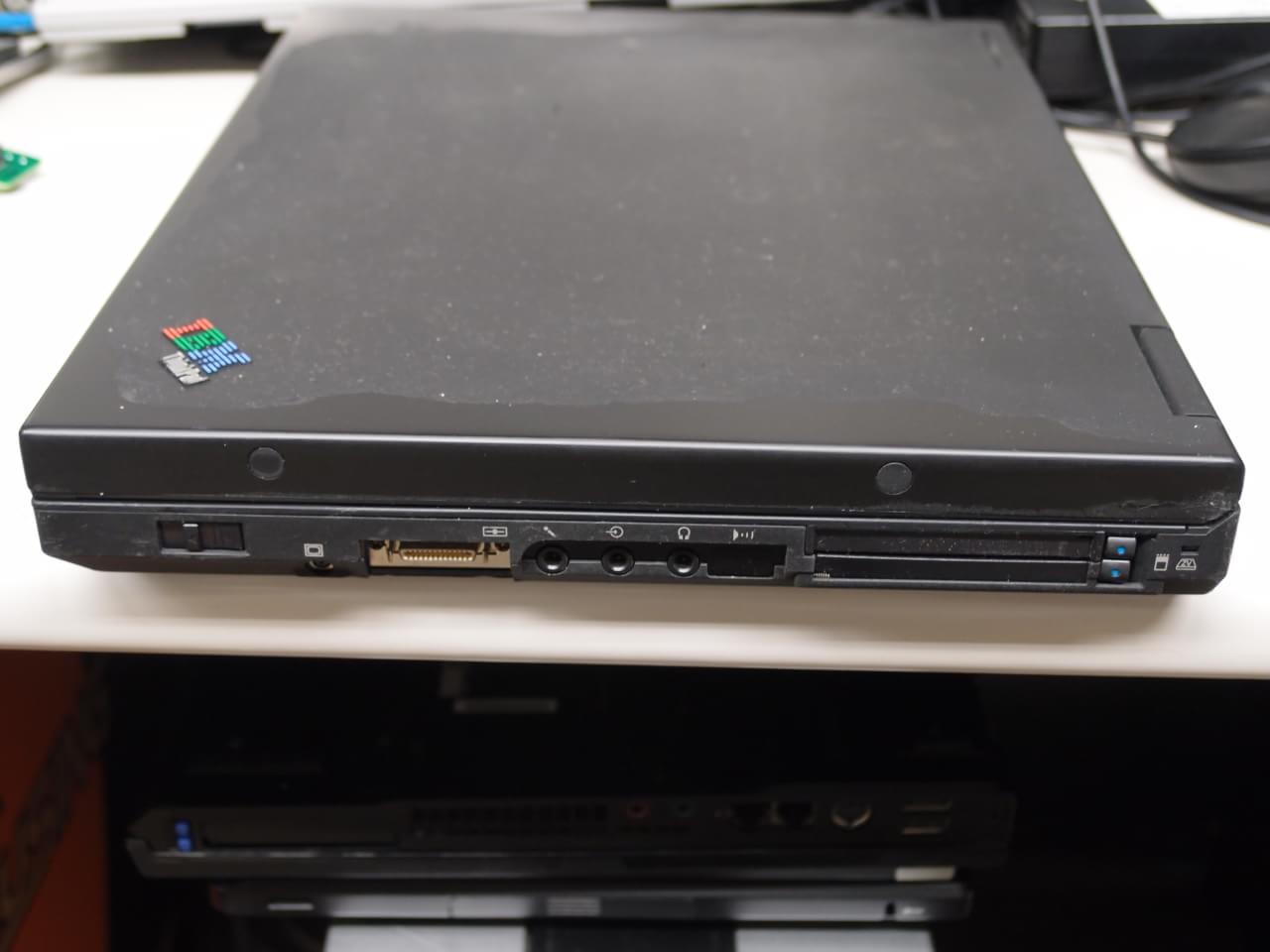

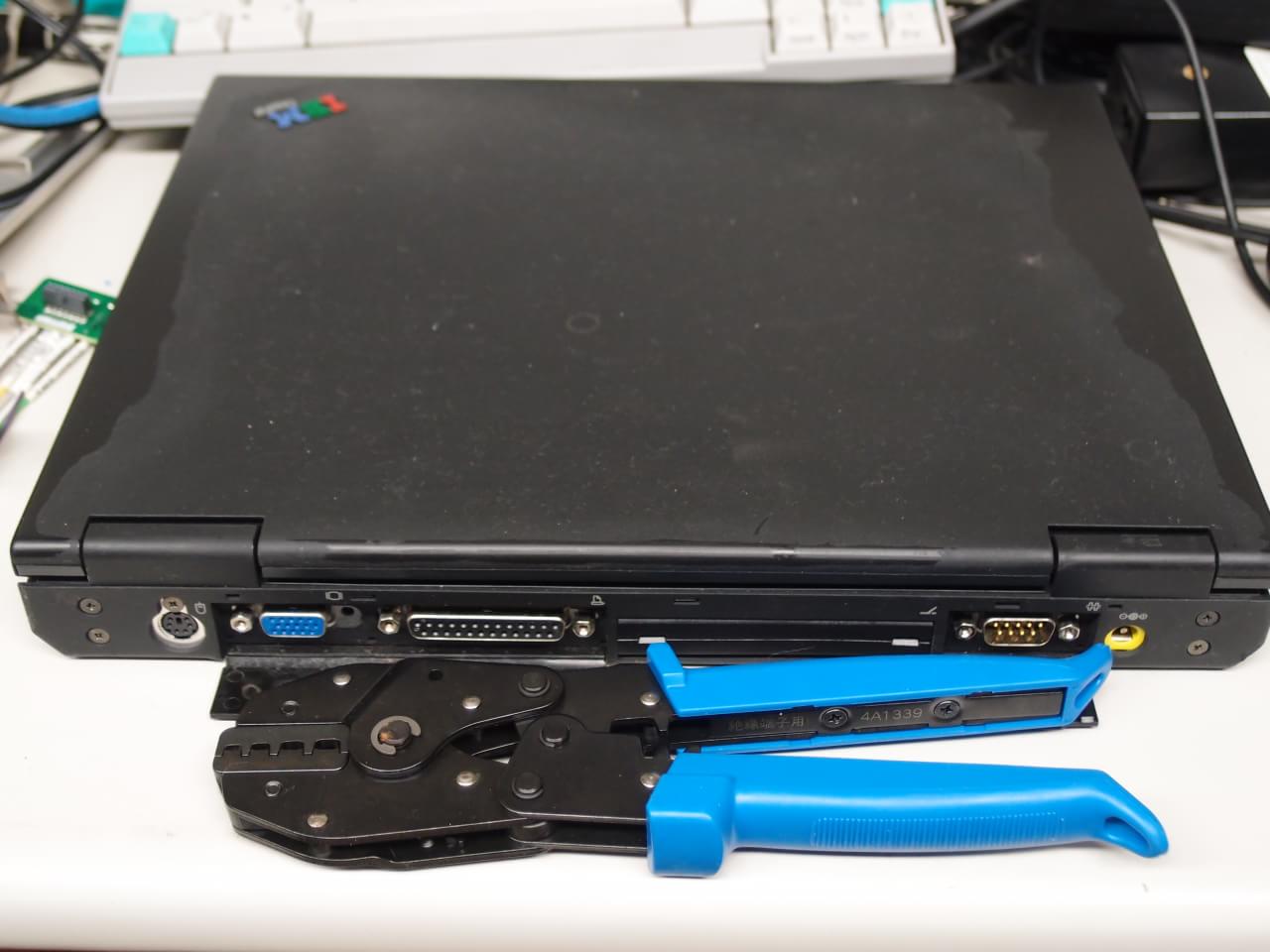

IBM ThinkPad 600X 2645-5FJ back of 2645-5FJ left side right side

ThinkPad i Series 1800 (2655-PAJ)

Mobile Pentium-III 750MHz, 440BX, Savage/IX-MVのノートパソコンで、発表は12-Jan-2001 [ibm.com]。 Windows Meが入っていた。 現在はメモリを512MBにし、NetBSDをインストールして、シリアルコンソールとして使っている。 Mobile Pentium-III 1GHzを持っていたので載せ替えた。 750MHzと同じヒートシンクで問題なく動作している。 また、内蔵DVD/CD-RWドライブをフロッピードライブに交換した。 いまだにDVD/CDよりもフロッピーの方が使うことが多い(2013)。

iSeriesとは言っても、残念ながらAS/400とは無関係だ。

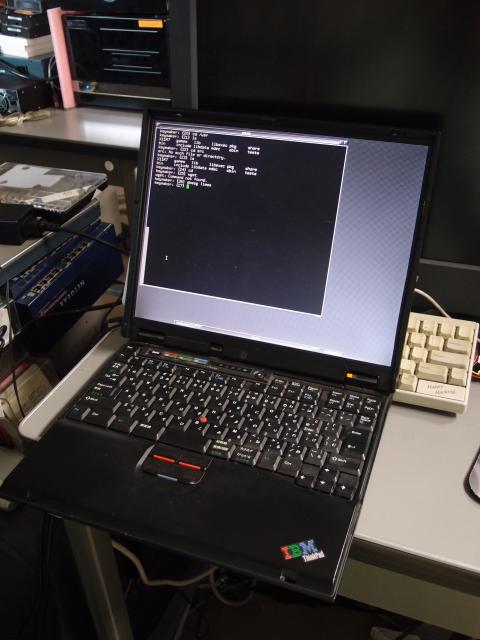

IBM ThinkPad i Series 1800 (2655-PAJ)

ThinkPad T42 (2374-KJ1)

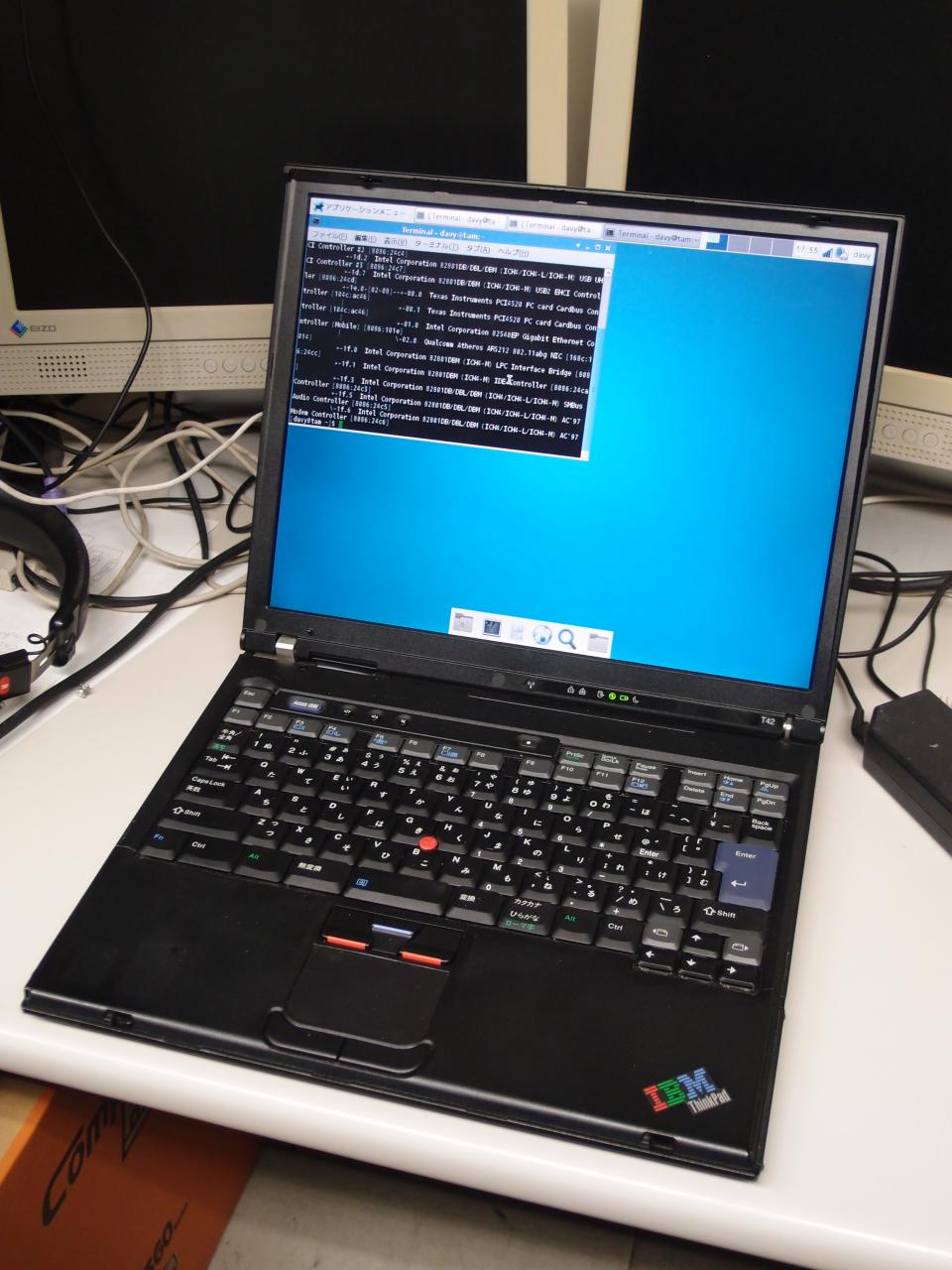

Pentium M 735 @1.7GHz, 855PM, Mobility Radeon 7500のノートパソコン。 15-Feb-2005出荷開始 [ibm.com]。 メモリを2GBに拡張し、Archlinuxで使っている。
IBM ThinkPad T42 (2374-KJ1)

ThinkCentre S50 (8183-8HJ)

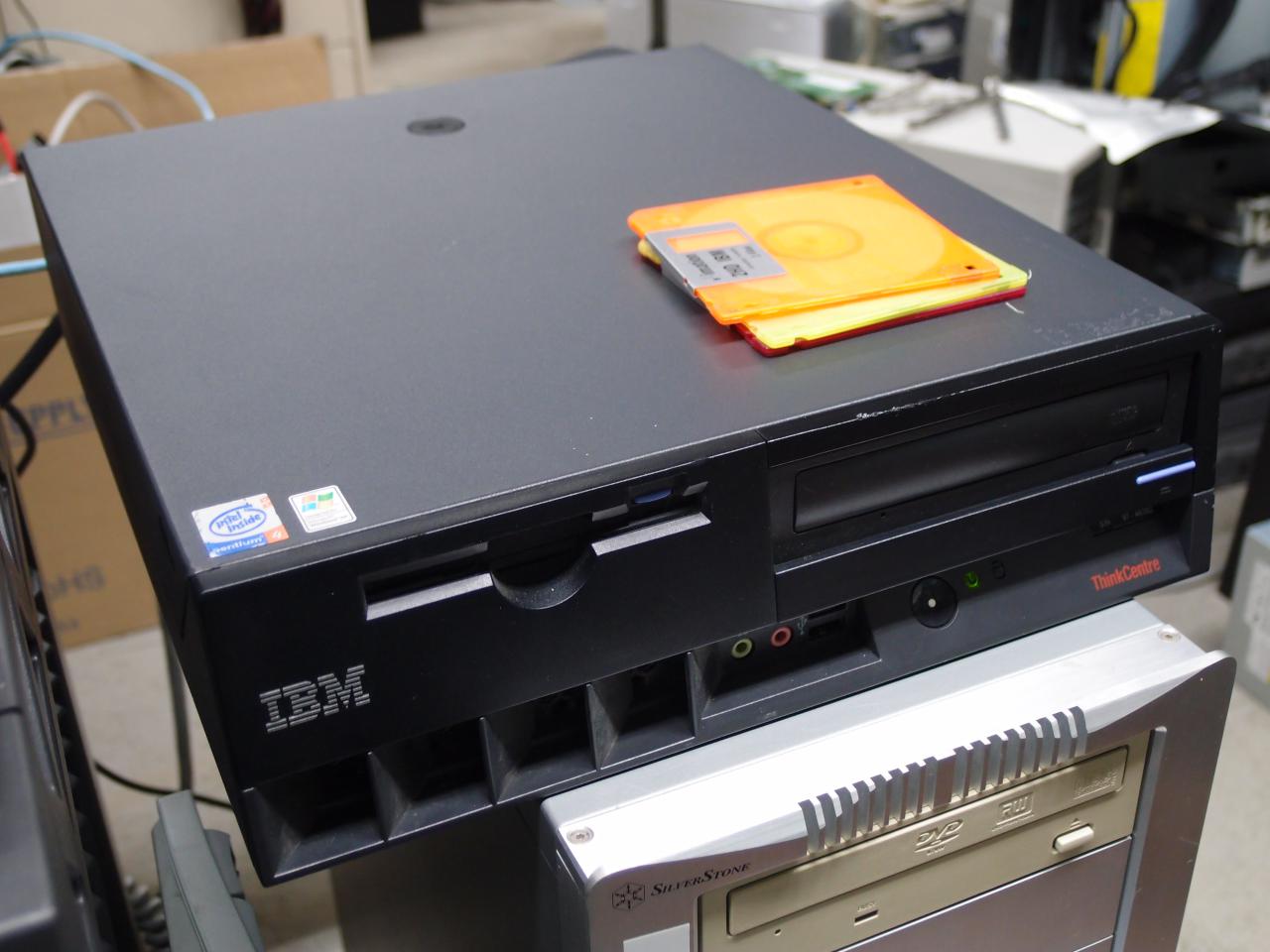

HT Pentium 4 2.60CGHz, Intel 865Gの小型パソコン。 出荷開始は15-Dec-2003で、定価¥125,000 [ibm.com]。 3モード(1.2MB対応)のフロッピードライブ付き。 ケースはドライバなしで開けられる便利なもので、前面に傾斜がついていて5150と雰囲気が似てる。 公式にはメモリはDDR333 (PC2700)対応ということになっているが、DDR400 (PC3200)のモジュールを刺すとmemtest86+やCPU-Zの表示ではDDR400で動いているように見える (BIOS: 2AKT51A)。 マザーボードはさすがに安物とは部品の選び方が違う。 865Gチップセットなので、内蔵SATAの端子が2つあり、SATAのドライブも接続可能。 いつ頃からなのか分からないが、このパソコンはIBM製なのに、BIOSはPhoenixだった。

リカバリと診断プログラムがHDD内のHPAと呼ばれる隠し領域に入っている。 これは、ATA-5のSet Max LBAを設定して、その値以降の論理ブロックを使っている模様。 このリカバリ領域の他のハードディスクへのコピー方法はIBM® Hidden Protected Area - Access IBM Predesktop Areaというホワイトペーパーに載っていて、FWRESTOR.EXEFWBACKUP.EXEというMS-DOSで動くツールを使う。 試しにIntelのSSD X25-E SSDSA2SH032G1GN (X25-E) FW: 8850 を刺して、ここにHPAを作ってみようとしたが、Drive is not FirstWare compatibleと言われてしまった。 Maxtor 6Y080P0だと問題なくリストアできた。 何らかの相性があるようだ。

内蔵Intel GbEのPXE (Netboot)にもクセがあり、リンクスピードが1Gbpsの時はPXEのDHCPリクエストが飛ばない。 スイッチは3Com 3C17701で試した。 CDからブートすると同じ条件でDHCPからアドレスを取得できるので、PXEのバグだ。 回避策としてFast Ethernet (100Mbps)のスイッチを挟むと問題なくNetbootできた。

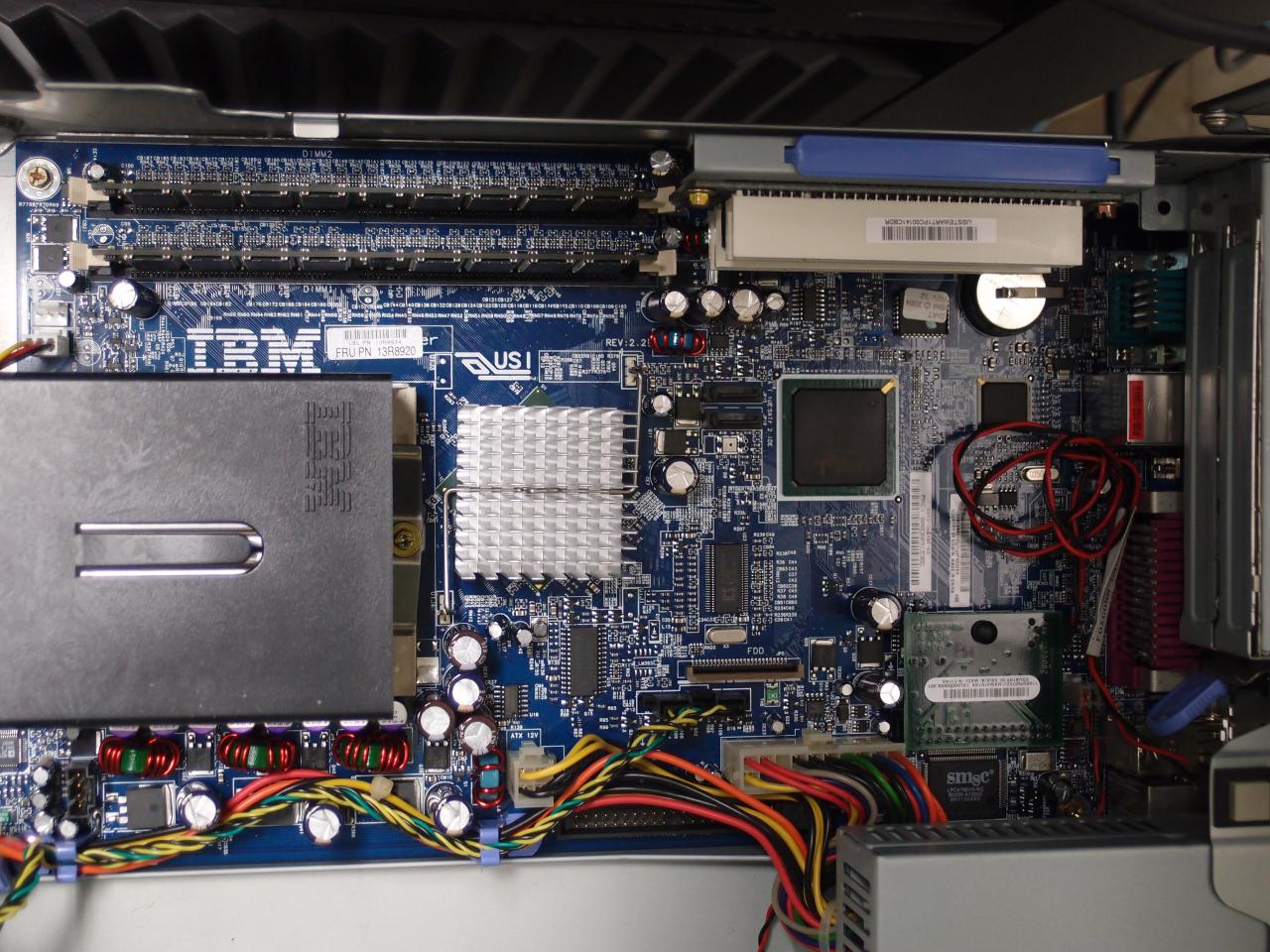

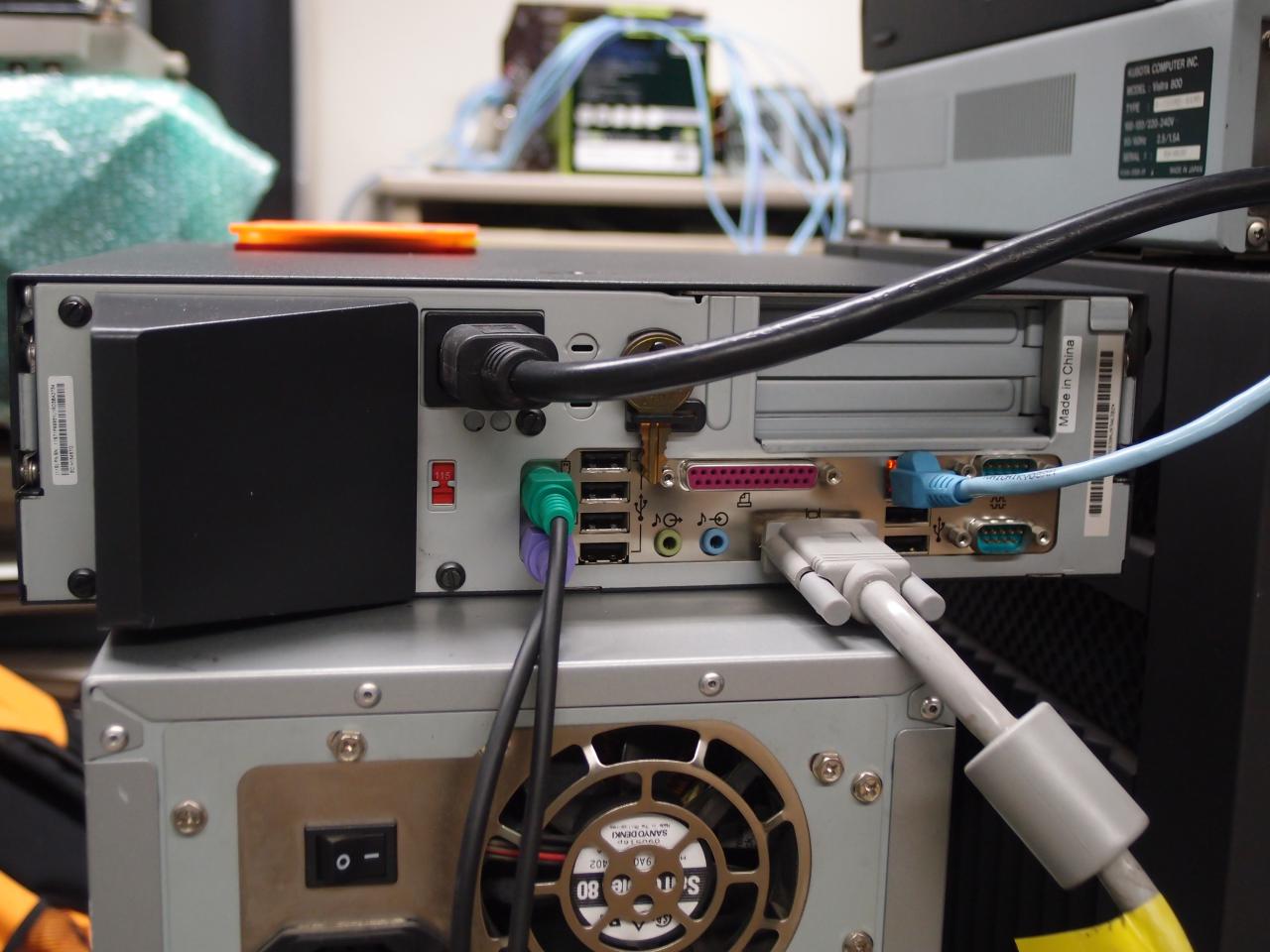

IBM ThinkCentre S50 (8183-8HJ) back of ThinkCentre S50 (8183-8HJ) Motherboard of IBM 8183-8HJ 構成情報

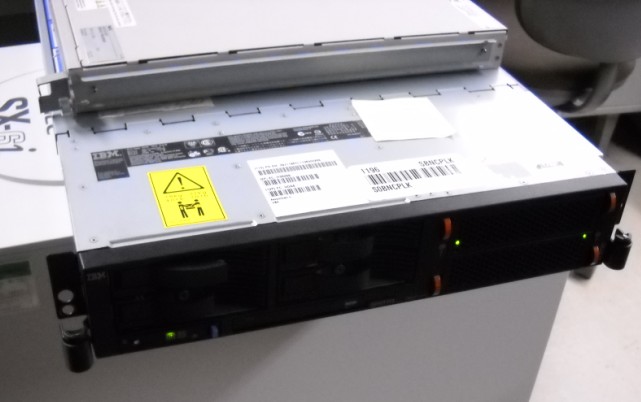

OpenPower 710 (9123-710)

POWER5 1650 MHzのマシン。 2コア見えて、4スレッド動く。割と早いのでおすすめ。 Debian 6.0 (squeeze)がインストールできた。 OpenBootでset-defaultsしても、devaliasesにcdromが入らないので、 デバイスのパスをlsで調べてboot /path/to/disk すればDebianのCDから起動できる。

AIXも持っているんですが、やればインストールできるのでしょうか。

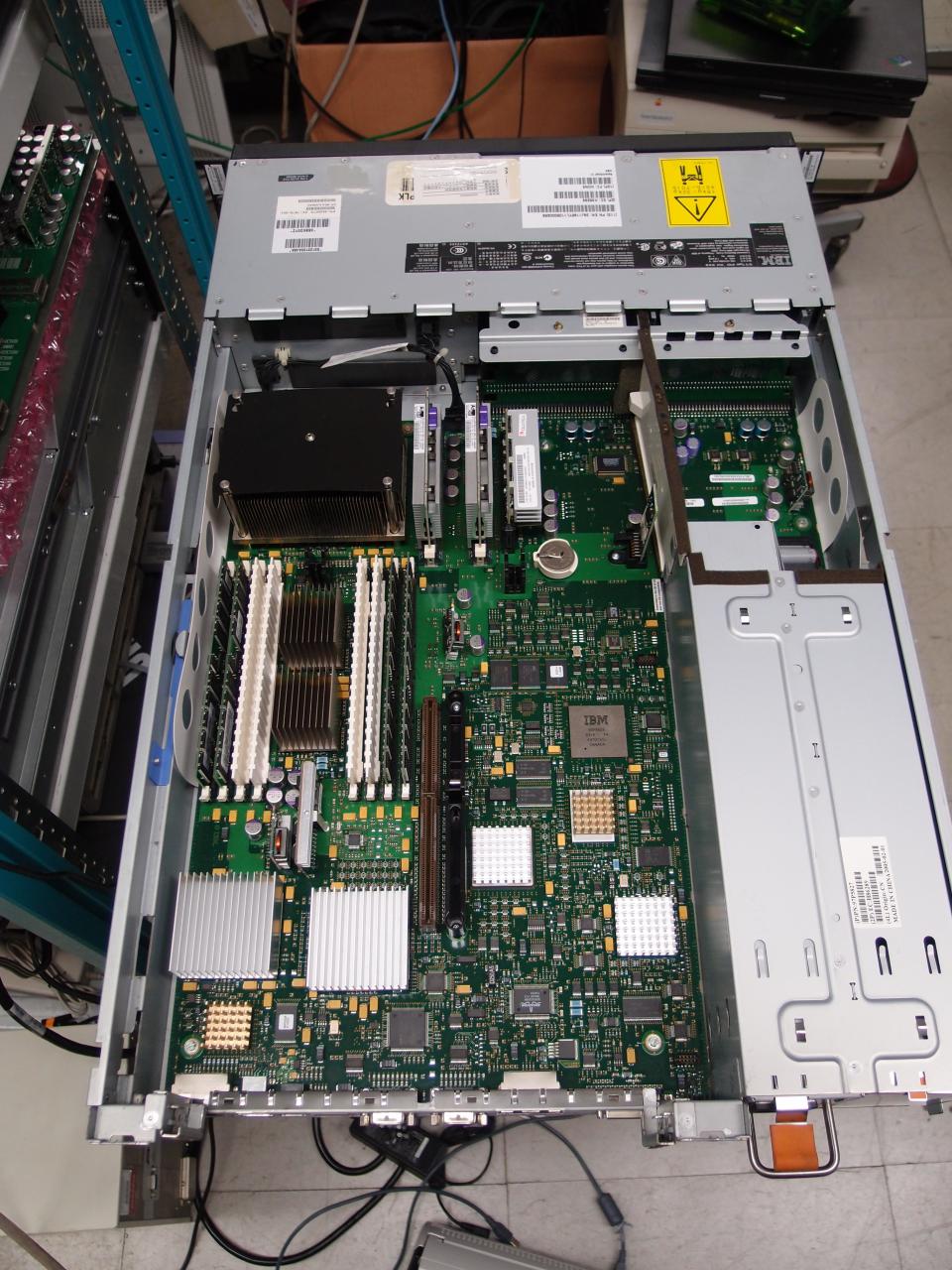

IBM 9123-710 front IBM 9123-710 logo IBM OpenPower 710 internal
