高岳 XMINTキーボード(XKY-02)

PC-98シリーズで 高岳のキーボードを使うTSRがあったので、同じ構成のPC-9801キーボード→USB 変換器でも おそらく実現可能。 実機を持っているので時間があれば早めに対応したい。

と書いていたわけですが、対応への準備を始めました。

物理仕様

• ピン形状、ピン配置等はPC-9801のキーボードと同じ。こちら の回路図も見てください。
• 19200bps, 8bit, odd parity, stopbit=1 もPC-9801と同じ。MAX232を使って RS-232Cでプロトコル解析ができる。
• リセットシーケンスやキーのACKとかもPC-98と同じ制御で動いた

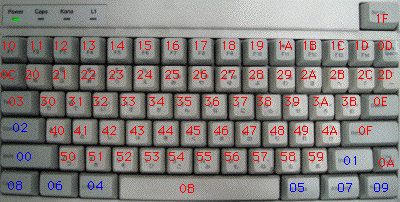

TAKAOKAキーボードのキーコード

赤文字がオートリピートあり、青文字がリピート無し。リピートは後述。

Make(押下時)はMSB=1で、6 downto 0に表示したキーコードが来る。Break(離した時)は MSB=0で、同じ用に6 downto 0にキーコードが入る。要はPC-98の逆。

リピートは、赤文字のキーを押し続けるとMakeイベントが連続で来る。PC-98ではMakeとBreakが 交互に来てリピートを示したので、それとは少し違う。

カナやCAPSなども普通のキーと同じように扱われる。キーボード側でこの辺のロックも扱っていた PC-98とは違う

CAPSやKana, L1 LEDを点灯させるためのシーケンスがあると思うのだが不明

参考資料

1. XMiNT のキーボードをPS/2キーボードに改造してしまう方法は既にあるようです(http://yoneda-www.cs.titech.ac.jp/~takamura/XMiNT/)。
2. PC-98シリーズで 高岳のキーボードを使うTSR
