PC-9801キーボード→USB 変換器

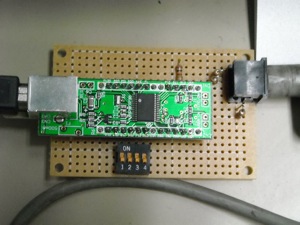

park氏に トランジスタ技術 2008年8月号と付録の 78K0S (uPD78F0730)マイコンボードをもらったので、PC-9801シリーズのキーボードを USBに変換するアダプターを作ってみました。

PC-9801→PS/2は従来からありましたが、最近PS/2も流行らないので。不明な点などあったら ページ最下部に記載されているアドレスまで電子メールでお問い合わせください。

現在高岳のXMINTキーボードへの対応中です。解析中のデータは こちら。

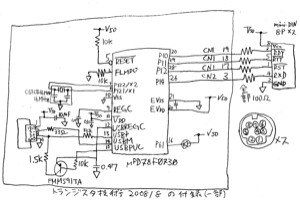

回路図

手書きです。

もしトランジスタ技術の2008/08をお持ちなら抵抗4つとmini-DIN 8Pのソケットだけでできます。 ただしROM書くためにはMAX232相当品が必要になります。あと、トランジスタ技術に載っているROM ライターの回路はTXDとRXDが逆ですので注意してください。

トラ技をもっていないなら、マルツで 付録基板のみの取扱いがあるようです。

ソフト

HEXファイルとソースを置いておきます。ソースはNECエレのCC78K0Sツール[7] でコンパイルしました。

ソース中にNECエレのサンプルコード[6]を改変したものが含まれています。 私が書いた部分(ファイルにCopyright表示がないもの)に関してはパブリックドメインにするので テキトーにお願いします。

• pc98usb-1.0.hex HEXファイル 書き込むだけならこちら
• pc98usb-1.0.lzh ソース

動作仕様

• USB HIDクラス準拠 これは「セントロニクス仕様準拠」の「準拠」と同じくらい緩い意味での準拠
• SunやAppleでも使えるようなキーマップ

  XFER, NFERともにSunの◇キー・Appleのコマンドキーにマップされているのでその手の人には便利。 あとvf.5がSunのL1(STOP)にマップされているのでL1-Aしなければならない人にも便利。細かい キーマップは以下の通り。コンパイルできるWindows環境が用意できるなら pc98tbl.cを変更すれば思い通りのキーマップにできる。

  PC-98のキー	送られるキー
  HOMECLR	NumLock(PC) Clear(Apple)
  STOP	Pause/Break
  COPY	PrtScrn
  HOME(PC-98XL/RL)	HOME
  ROLL UP/DOWN	Page Down/Up
  HELP	Scroll Lock
  vf. 1/2	F11/F12
  vf. 3/4	Volume down/up(Sun&Apple)
  vf. 5	Sun L1(STOP)
  XFER/NFER	GUIキー(Windowsキーとか、コマンドキーとか)
  カナ	全角／半角

• Bootプロトコル対応。SunのOpenBootやPC/ATのBIOSの設定でも使えるはず。 AOpen i915Ga-EFRIIでBIOS設定できた。
• CAPS, カナは押された直後に離されたかのようなイベントを送ります。ですのでxkbでCAPSとCTRL を入れ換えるといったことができません(試してませんが)。これはPC-98のキーボードのハードウェアが 離されたことを報告しない仕様のためです。
• キーリピートはPC-98のキーボードがハードウェアで処理します。
• Dell/Apple(PowerPC)のノートパソコン、自作機数台、Appleのデスクトップ(PowerPC)などで 動作することをテストしました。
• USBのVendor ID/Product IDは年間20万も払えないので、NECのHIDサンプルのものをそのまま 使ってます。まあPC-9801もNECだし(ぉぃ

これからやろうと思っていること

1. 高岳のX-MiNTキーボードへの対応 対応中
2. Windowsキー付きのPC-98シリーズ最期のころのキーボードへの対応(Windowsキー周り)

   これは実機をまだ持っていないのでデータまたは実機を入手できしだい。

資料

1. PC-9800シリーズテクニカルデータブック / アスキー出版局テクライト編
2. USB Implementaters Forum,Inc.: Device Class Definition for Human Interface Devices (HID) Firmware Specification
3. USB Implementaters Forum,Inc.: Universal Serial Bus (USB) HID Usage Tables
4. GKA-98AT PC-98→PS/2変換の代表的な製品
5. USBキーボードのキーコード
6. http://www.necel.com/micro/ja/designsupports/sampleprogram/78k0/78f0730/index.html (もうなくなっている)
7. http://www.necel.com/micro/ja/development/asia/all_8_general_78k0skx1plus.html (もうなくなっている)
